Буксирный крюк, модуль трейлера

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

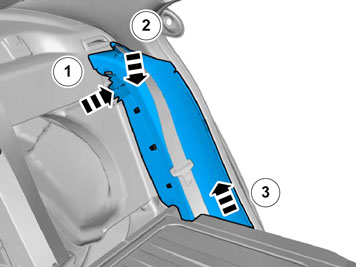

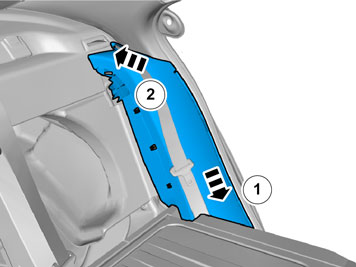

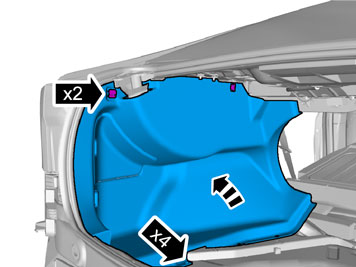

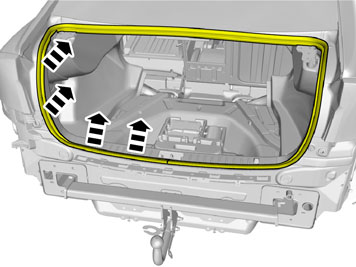

• Удерживайте фиксатор нажатым, потяните боковую прокладку внутрь, вперед в автомобиле в верхней кромке, чтобы фиксаторы на другой стороне отсоединились, потяните для отсоединения вверх.

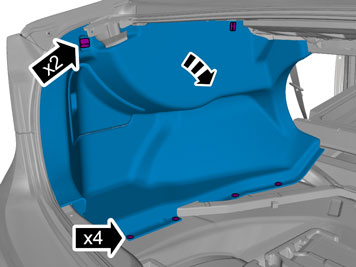

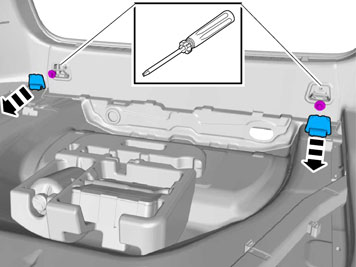

• Осторожно открепите защитные крышки и удалите винты.

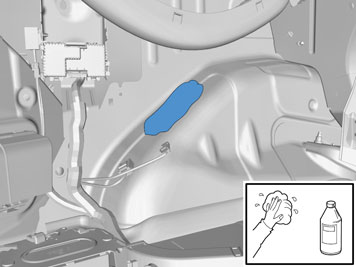

• Очистите изопропанолом и высушите отмеченный участок (немного больше длины модуля управления) на колесной нише.

• Очистите отмеченные поверхности на модуле прицепа (TRM) с помощью Изопропанола и вытрите насухо.

• Возьмите две ленты-липучки из набора и сожмите их вместе, соединив вровень.

• Отрежьте «репейниковые» ленты в середине.

• Снимите защитную ленту с одной стороны лент-липучек.

• Прижмите ленты-липучки на модуль управления в том положении, которое показано на иллюстрации.

• Удалите защитную пленку с застежек типа "велкро".

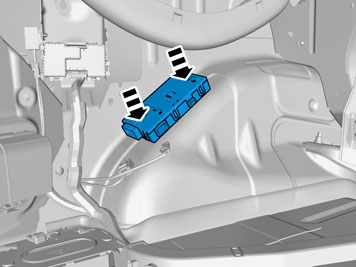

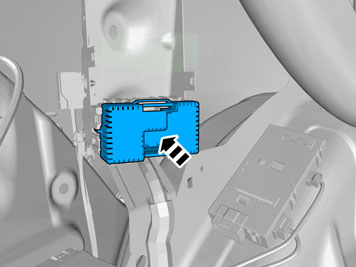

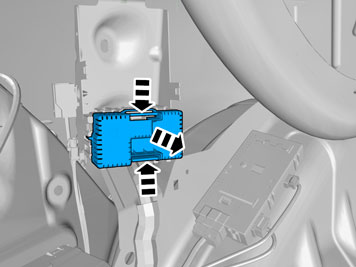

• Прижмите модуль управления на очищенную поверхность как можно ближе к тому положению, которое показано на иллюстрации, чтобы соединения указывали вниз и вправо.

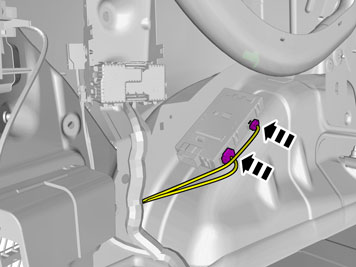

• Подсоедините протянутые контактные разъемы к модулю управления. Они находятся в подключении к заднему держателю предохранителей.

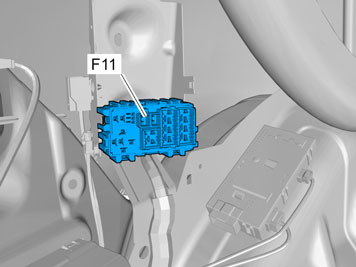

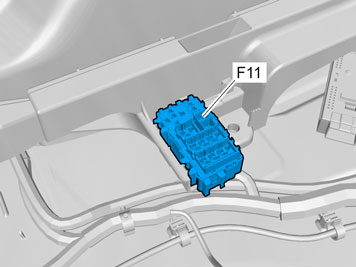

• Установите предохранитель 40 A в положение F11.

• Загрузите программное обеспечение для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.

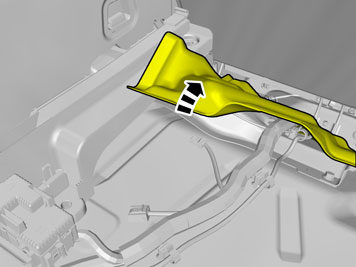

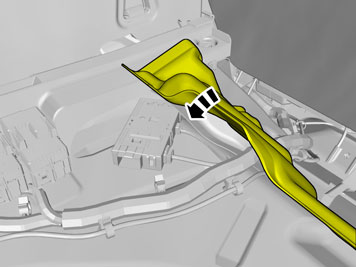

• Отогните передний край изоляции с левой стороны в багажном отделении.

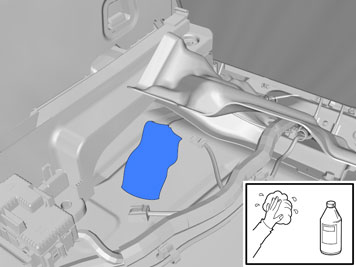

• Очистите изопропанолом и высушите отмеченный участок на полу в багажном отделении.

• Очистите отмеченные участки на модуле прицепа (TRM) с помощью изопропанола.
• Вытрите насухо.

• Возьмите две ленты-липучки из набора и сожмите их вместе, соединив вровень.

• Отрежьте «репейниковые» ленты в середине.

• Снимите защитную ленту с одной стороны лент-липучек.

• Прижмите ленты-липучки на модуле управления примерно так, как показано на иллюстрации.

• Удалите защитную пленку с застежек типа "велкро".

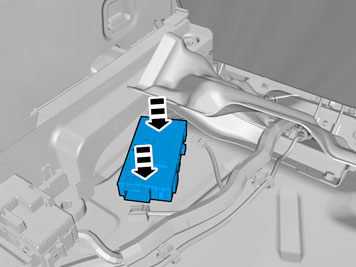

• Прижмите модуль управления к очищенной поверхности пола в багажном отделении примерно так, как показано на иллюстрации.

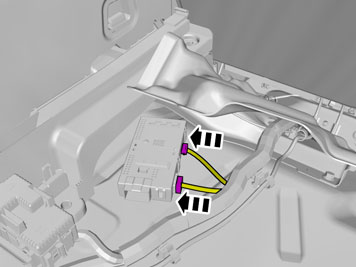

• Подсоедините протянутые контактные разъемы к модулю управления. Они находятся в месте установки модуля управления.

• Снимите черную крышку на держателе предохранителей.

• Установите предохранитель 40 A в положение F11.

• Загрузите программное обеспечение для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.
