Bromsklots fram, byte

• Lägg ett papper på huvudcylinderns påfyllningslock och under för att undvika spill av bromsvätska.
• Lyft upp fordonet, se till att det står stabilt och ta loss hjulen på båda sidor.

Осторожно: Bromsklotsarna på framaxeln måste alla bytas ut på samma gång

Примечание: Byt bromsklotsarna när de slitits ner till en minimitjocklek på 2 mm.

Bromsoken är lackerade och försiktighet bör iakttagas så att inte repor uppstår.

Bild A

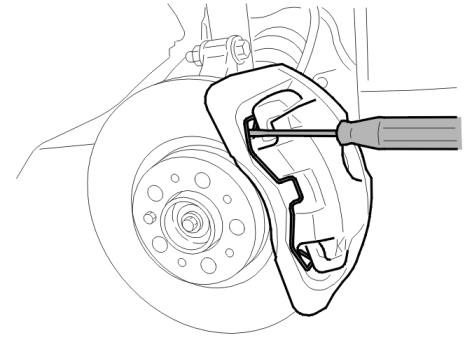

• Bänd försiktigt loss hållarfjädern med en skruvmejsel, så att den inte deformeras.

Bild B

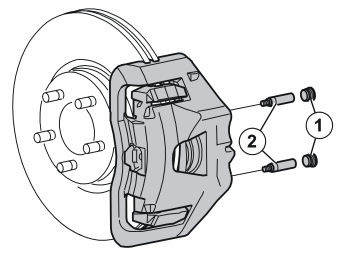

• Bänd loss skyddslocken (1) över glidpinnarna (2) med en skruvmejsel.
• Ta bort glidpinnarna. Använd en 7 mm insexhylsa.

Внимание: På bilar med 16.5" bromsskivor sitter fyra st Torxbultar på bromsokets insida, dessa får inte lossas.

Bild C

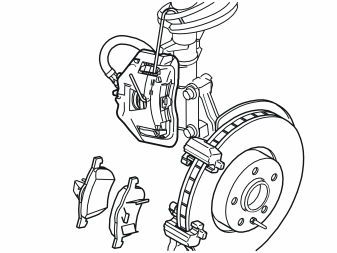

• Ta bort bromsoket från hållaren. Häng upp det i fjädern med en ståltråd så att bromsslangen inte skadas.
• Ta ur bromsklotsarna.

Примечание: Notera bromsklotsarnas position för att underlätta vid ditsättning.

Trampa inte på bromspedalen när bromklotsarna är borttagna.

Bild A

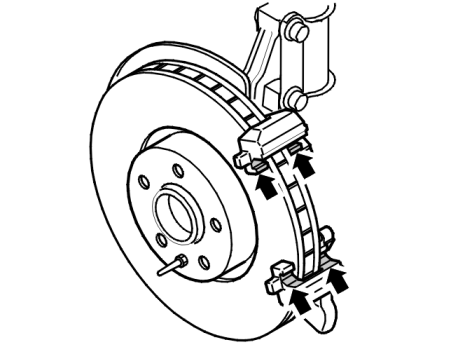

• Rengör och kontrollera bromsklotsarnas anliggningsytor i bromsoket och på bromsbygeln.
• Kontrollera bromsoket och kolvens dammskydd. Byt ut dammskyddet om detta är skadat.

Примечание: Om dammskyddet är skadat kan smuts ha trängt in i cylindern och bromsoket måste då renoveras/bytas.
- Kontrollera bromsskivans friktionsyta. Byt ut bromsskivan om den visar tecken på kraftigt slitage, tjockleksvariation eller liknande.

Примечание: Minsta skivtjocklek/utbytesgräns = 25,0 mm. Minsta rekommenderade skivtjocklek vid ditsättning av nya bromsbelägg = 25,8 mm.
- Kontrollera bromsskivan. Om bromsskivan visar tecken på skevhet, kontrollera skivans sidokast (skall utföras av auktoriserad verkstad).
- Pressa tillbaka kolven i cylindern på bromsoket.

Bild B

• Smörj in bromsbeläggets anliggningsytor mot oket med Volvo silikonfett art.nr. 1161325.

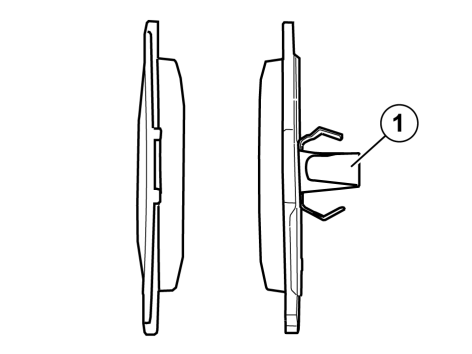

• Sätt dit de nya bromsklotsarna i bromsoket. Bromsklotsen med fästfjäder (1) i bilden skall sitta mot bromskolven och klotsen utan fjäder skall sitta mot utsidan av bromsoket.
• Sätt dit bromsoket.
• Smörj glidpinnarna med Volvo silikonfett art.nr. 1161325.
• Skruva i glidpinnarna och dra åt med 28 Nm (20.7 lbf.ft.).
• Sätt dit skyddslocken.

Bild C

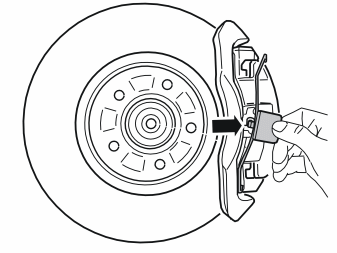

• Sätt dit hållarfjädern. Se till att fjäderns tapp går i urtaget på bromsklotsens fästfjäder.

Ditsättning hjul

• Se till att bromsskivans och fälgens anliggningsytor är rena.
• Smörj in navets centrumstyrning för fälgen med monteringspasta art.nr. 1161397.
• Ansätt hjulmuttrarna lätt och dra sedan åt korsvis med 140 Nm (103 lbf.ft.). Den korsvisa åtdragningen och momentdragningen är viktig för att förhindra uppkomsten av spänningar i bromsskivan.
• Upprepa arbetet på fordonets andra sida.
• Sänk ned bilen.

Kontrollera bromsvätskenivån

• Tryck ned bromspedalen upprepade gånger.
• Kontrollera vätskenivån i bromsvätskebehållaren. Fyll på vid behov med bromsvätska DOT 4+ art.nr. 9437430.
• Ta bort papperen vid huvudcylindern.

Примечание: För att vara helt säker på att bromsbeläggen sitter rätt bör man trampa på bromsen upprepade gånger då bilen står på marken. Upprepa processen tills pedalvägen stabiliserats vid ca. en tredjedel av sin totala väg.
