Бортовой компьютер, общие сведения

Применимость

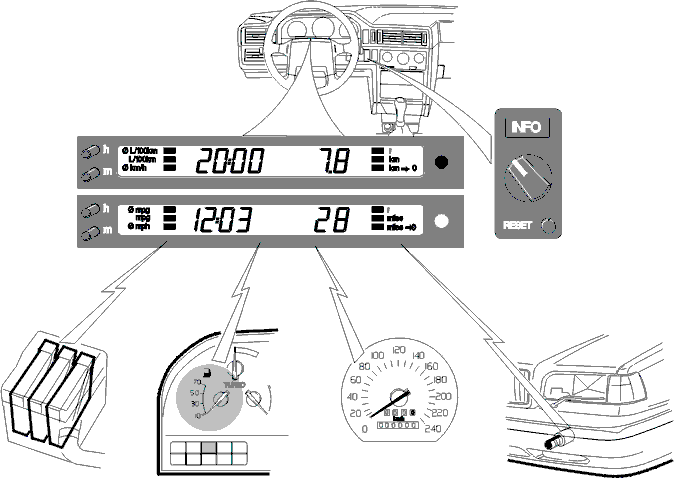

Получение данных

Микропроцессор постоянно анализирует данные
и передает их бортовому компьютеру. Бортовой
компьютер получает следующие данные:

• о текущей скорости автомобиля относительно дроги - от спидометра
• о текущем расходе топлива - от импульсов модуля управления топливной системы
• об оставшемся в баке топливе - на основании сигналов датчика уровня топлива после их обработки приборной панелью
• о наружной температуре - от датчика наружной температуры.

Функции

Табло бортового компьютера состоит из двух
частей. В левой части показывается время, а в правой
части любая из следующих функций:

• средняя скорость
• текущий расход топлива
• средний расход топлива
• наружная температура
• пройденный путь с предыдущего сброса
• расстояние, которое можно проехать на оставшемся топливе.

Выбор единиц измерения

При нажатии кнопки в левой части табло
одновременно следующим образом изменяются единицы
вывода температуры и времени:

• Одно нажатие: 12-часовая шкала времени и °F
• Два нажатия: 24-часовая шкала времени и °F
• Три нажатия: 12- часовая шкала времени и °C
• Четыре нажатия: 24- часовая шкала времени и °C.

Выбор функций

Выбор функций производится с помощью
отдельного пульта управления, находящегося сбоку от
рулевого колеса. Поверните переключатель с
маркировкой INFO для выбора желаемого варианта.
Прямоугольник на краю табло напротив символа функции
покажет, какая функция выбрана.

Сброс

Для сброса значений средней скорости,
среднего расхода топлива и рейсового одометра
используйте выключатель с маркировкой RESET, находящийся
в нижней части пульта управления. Установите
переключатель на требуемую функцию, нажмите на кнопку
сброса и удерживайте ее в течение двух секунд. Для
сброса всех сбрасываемых
функций удерживайте кнопку еще в течение трех секунд.

Функция предупреждения

В бортовом компьютере имеется встроенная
функция предупреждения для низкого уровня топлива и
наружной температуры. Если наружная температура
находится в пределах от +2 °C до -5 °C, то загорается
красная
лампа и табло показывает наружную температуру.
Предупреждение о низкой наружной температуре
обладает
приоритетом над другими функциями. Используйте
информационный переключатель для возврата к
предыдущей выбранной функции.

Диагностика

В бортовом компьютере имеется встроенная
функция самодиагностики, которая обнаруживает три типа
неисправностей:

• Если выбранная функция не подключена, то на табло выводится `DISC'.
• Если датчик наружной температуры не подключен или закорочен на землю, то на табло выводится `LO'.
• Если датчик наружной температуры закорочен на источник питания, то на табло выводится `HI'.
