Бортовой компьютер, общие сведения

Применимость

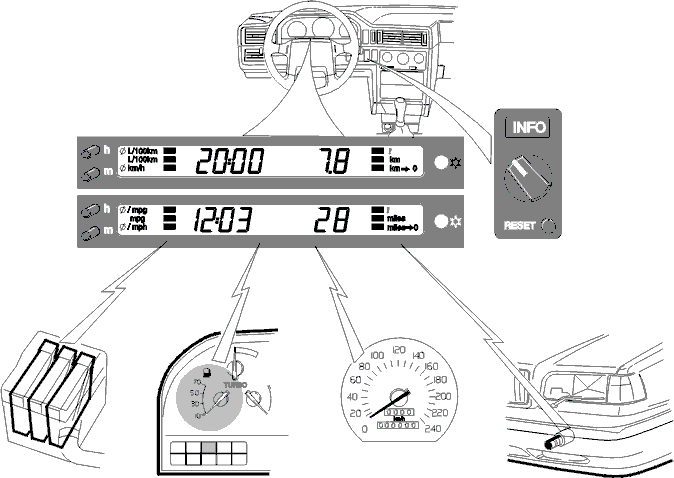

Получение данных

Бортовой компьютер получает данные, которые
непрерывно рассчитываются
микропроцессором. Бортовой компьютер использует
следующие данные:

• текущая скорость автомобиля;данные со спидометра
• текущий расход топливаимпульсные сигналы топлива с модуля управления зажиганием
• остаток топлива в топливном баке;сигнал с указателя уровня топлива, обработанный в комбинации приборов
• Наружная температураСигнал от датчика наружной температуры

Функции

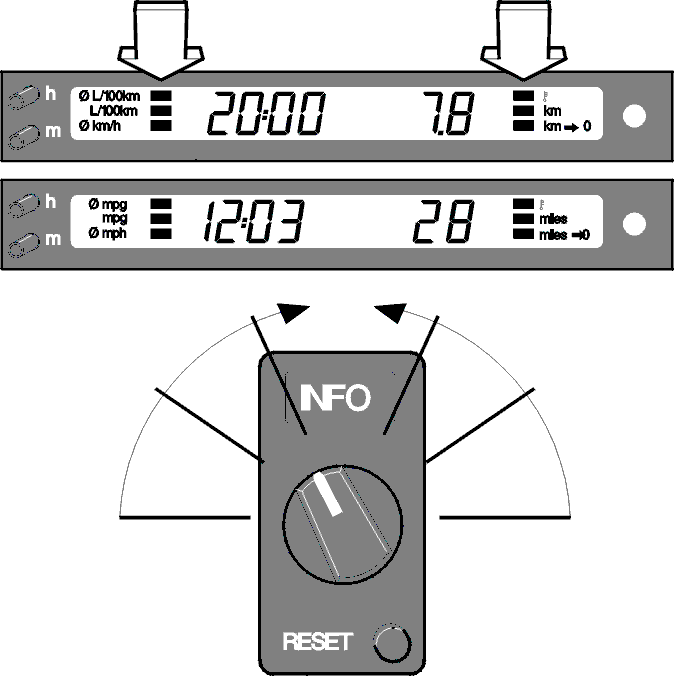

Дисплей бортового компьютера имеет два поля.
На левом поле отображается время, а на правом - значение
одного из следующих
параметров:

• средняя скорость
• текущий расход топлива
• Средний расход топлива с последнего сброса.
• Наружная температура
• расстояние, пройденное с момента предыдущего сброса данных
• расстояние, которое можно преодолеть на имеющемся запасе топлива.

Выбор единиц измерения

Если одновременно нажать кнопки, расположенные
слева от дисплея, то
происходит следующее изменение отображения
температуры и времени:

• 1 нажатие: 12-часовые часы и °F
• 2 нажатия: 24-часовые часы и °F
• 3 нажатия: 12-часовые часы и °C
• 4 нажатия: 24-часовые часы и °C

Эти варианты могут появляться в различном порядке в
зависимости от
рынка сбыта.

Выбираемые функции

Выбор функций осуществляется при помощи отдельной
панели управления,
расположенной сбоку от рулевого колеса. Поверните
переключатель с маркировкой
INFO в нужное положение. Прямоугольный курсор у края
дисплея, расположенный
рядом с символом соответствующей функции, указывает
выбранную функцию.

Сброс

Сброс значений средней скорости, среднего расхода
топлива и показания
счетчика расстояния осуществляется при помощи
кнопки RESET в нижней части
панели управления.
Поверните переключатель в положение нужной функции и
не менее чем на две
секунды нажать кнопку RESET для обнуления значения этой
функции. Для
обнуления значений всех функций, необходимо
удерживать кнопку RESET в нажатом
положении еще три секунды.

Автоматический сброс данных

Все значения, кроме значения максимальной скорости,
можно обнулять
вручную при помощи кнопки RESET. Если не осуществить
обнуление показания
счетчика расстояния, значений среднего расхода
топлива и средней скорости, то
они будут обнуляться бортовом компьютере
автоматически следующим образом:

• Когда показание счетчика расстояния превысит 10.000 км, будет происходить сброс показания счетчика расстояния в бортовом компьютере. После сброса показания счетчик расстояния в бортовом компьютере начинает новый отсчет расстояния.
• Когда расстояние, на протяжении которого рассчитывается средняя скорость превысит 10.000 км, или суммарное время в пути превысит 1.600 часов, происходит сброс значения средней скорости в бортовом компьютере. После сброса значения бортовой компьютер начинает расчет нового значения средней скорости.
• Когда расстояние, на протяжении которого рассчитывается средний расход топлива, превысит 10.000 км, или общий расход топлива превысит 5.000 литров, происходит сброс значения среднего расхода топлива в бортовом компьютере. После сброса значения на дисплее бортового компьютера отображается "- - - -", пока автомобиль не проедет 200 метров. После этого бортовой компьютер начинает расчет нового значения среднего расхода топлива.
• Если бортовой компьютер регистрирует, что скорость автомобиля превышает 280 км/ч, показание счетчика расстояния, значения среднего расхода топлива и средней скорости в бортовом компьютере обнуляются.

Функция предупреждения

В бортовом компьютере имеется встроенная функция
предупреждения для
низкого уровня топлива и наружной температуры. Когда
температура окружающего
воздуха находится в пределах от +2°C до -5°C, горит
сигнальная лампа и
отображается значение температуры окружающего
воздуха.
Предупреждение о низкой температуре окружающего
воздуха всегда имеет более
высокий приоритет. Для возврата к отображению выбранной
функции следует
воспользоваться переключателем INFO.

Бортовая диагностическая система

Бортовой компьютер снабжен встроенной
диагностической системой, которая
может
обнаруживать неисправности трех типов:

• Если переключатель режимов не подсоединен, отображается сообщение "DISC".
• Если не подсоединен датчик температуры окружающего воздуха или в его цепи имеется короткое замыкание на "массу", отображается сообщение "LO".
• Если в цепи датчика температуры окружающего воздуха имеется короткое замыкание на электропитание (+), отображается сообщение "HI".

Также осуществляется диагностика сигнала уровня в
топливном баке с
комбинации приборов на бортовой компьютер. При наличии
короткого замыкания на
электропитание (+) провода сигнала встроенная
диагностическая система
комбинации приборов регистрирует код неисправности CI-133.
