Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001–2004 |
| S80 (-06) | — | 1999–2004 |
| V70 (00-08) | — | 2000–2004 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2004 |
Общая информация

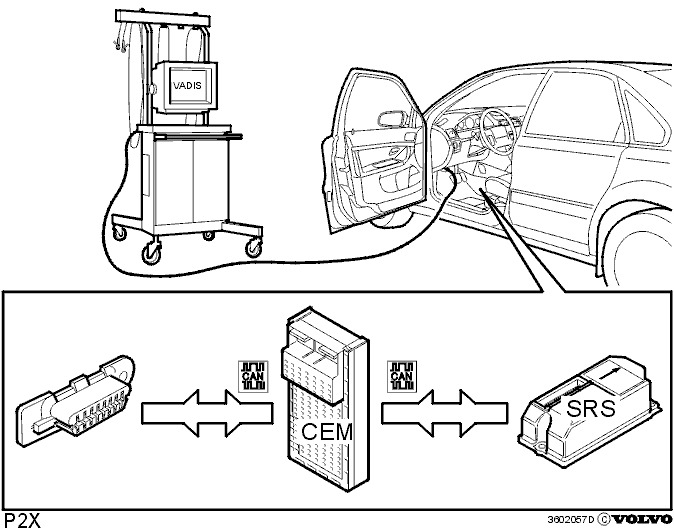

Бортовая диагностическая система (OBD) для SRS непрерывно проводит диагностику функционирования компонентов системы SRS и регистрирует любые
коды неисправности. Однако, диагностика двух передних замков ремней безопасности выполняется центральным электронным модулем (СЕМ), который также
регистрирует любые коды неисправности для них. Если неисправность регистрируется в течение более 5 минут, центральный электронный модуль (СЕМ)
передает код неисправности в модуль SRS. Затем модуль SRS регистрирует коды неисправности для передних замков ремней безопасности. Коды неисправности
могут затем считываться через систему VIDA. Принципы презентации информации системой VIDA такие же, как и в других бортовых диагностических (OBD)
системах.
Индикация неисправности
Водитель информируется при помощи целого ряда способов через комбинированную приборную панель о любой неисправности, случившейся в системе SRS:
- Лампа предупреждения SRS и текст на дисплее
- Лампа общего предупреждения загорается красным цветом и текст на дисплее
- Лампа общего предупреждения загорается оранжевым цветом и текст на дисплее.
Блок VIDA должен быть подсоединен к разъему передачи данных (DLC) автомобиля для обнаружения источника неисправности.
Диагностические функции
Существуют следующие диагностические функции системы SRS:
- Считайте коды неисправности
- Сотрите коды неисправности (все коды неисправности, кроме тех, которые появились из-за наличия внутренних неисправностей в блоке SRS, могут быть стерты)
- Идентификационные данные модуля системы SRS, датчиков бокового удара и установленного программного обеспечения считываются с помощью блока VIDA.
Коды неисправности
Коды неисправности регистрируются внутренними диагностическими процессами модуля SRS. Коды неисправности заложены в программном обеспечении,
которое устанавливается на заводе. Коды неисправности регистрируются при каждом проведении диагностики, автоматически выполняемой модулем SRS, или
инициированной блоком VIDA.
| Деталь | Количество используемых кодов неисправности | Дает сообщение о неисправности |
|---|---|---|
| Надувная подушка безопасности пассажира | 14 | Да |
| Надувная подушка безопасности водителя | 7 | Да |
| Надувная подушка системы SIPS, передние сиденья (одна подушка на каждое сиденье) | 2 х 7 | Да |
| IC (один на каждой стороне) | 2 х 7 | Да |
| Натяжное устройство ремня безопасности переднего сиденья (один на каждое сиденье) | 2 х 7 | Да |
| Натяжные устройства ремней безопасности задних сидений (три) | 3 х 7 | Да |
| Блок SRS, внутренняя неисправность | 40 | Да |
| Датчики бокового удара (четыре) | 4 х 5 | Да |
| Замки ремней безопасности передних сидений (два) | 2 х 1 | Да |
| Деталь | Количество используемых кодов неисправности | Сигнальная лампа общего предупреждения | |
|---|---|---|---|
| Красный | Желтый | ||
| Надувная подушка безопасности пассажира | 14 | - | - |
| Надувная подушка безопасности водителя | 7 | - | - |
| Надувная подушка системы SIPS, передние сиденья (одна подушка на каждое сиденье) | 2 х 7 | - | - |
| IC (один на каждой стороне) | 2 х 7 | - | - |
| Натяжное устройство ремня безопасности переднего сиденья (один на каждое сиденье) | 2 х 7 | - | - |
| Натяжные устройства ремней безопасности задних сидений (три) | 3 х 7 | - | Да |
| Блок SRS, внутренняя неисправность | 40 | - | - |
| Датчики бокового удара (четыре) | 4 х 5 | - | - |
| Замки ремней безопасности передних сидений (два) | 2 х 1 | - | Да |
