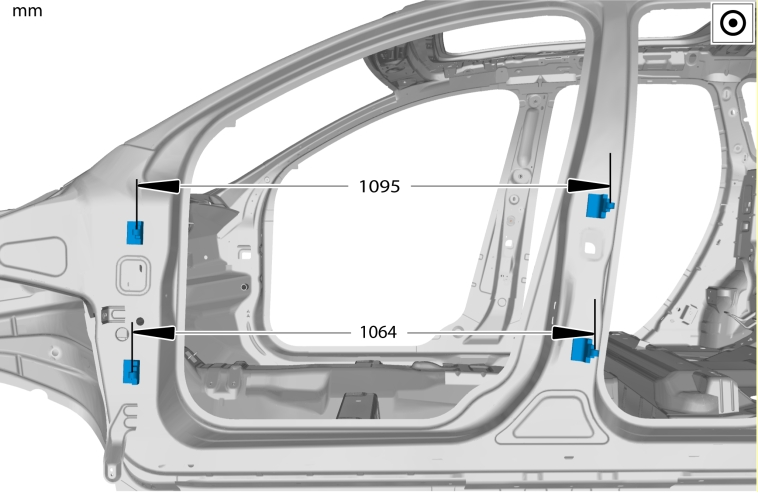

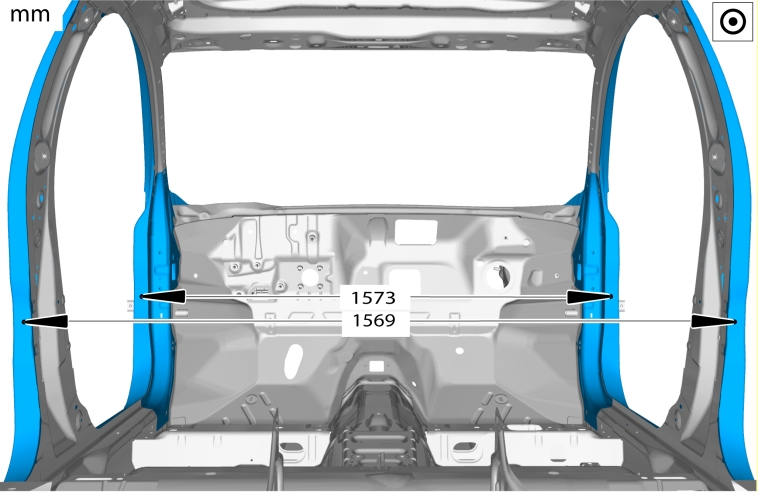

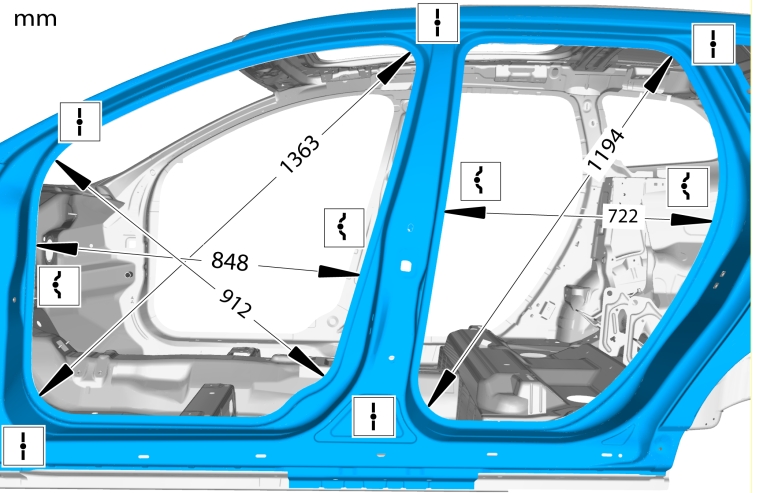

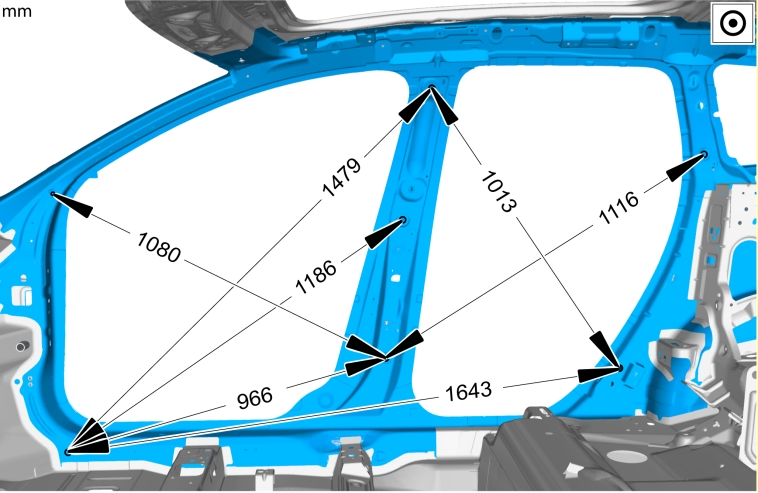

Боковая сторона кузова (2009, 2010)

Процедура. Процессы снятия, описанные в этой процедуре, могут содержать операции установки. 1. Размеры приведены от центра. 2. Размеры приведены от края. 3.

Применимость

Модель	Двигатель	Год
XC60	—	2009–2015A

Примечание: Процессы снятия, описанные в этой процедуре, могут содержать операции установки.

Размеры приведены от центра.
Размеры приведены от края.
Размеры приведены от отметки для резки.

Измерение осуществляется со дна углубления. Если показан только один пункт измерения, значит он относится к обеим пунктам. В ином случае символы показаны каждый со своей стороны обозначения размера на рисунке.
