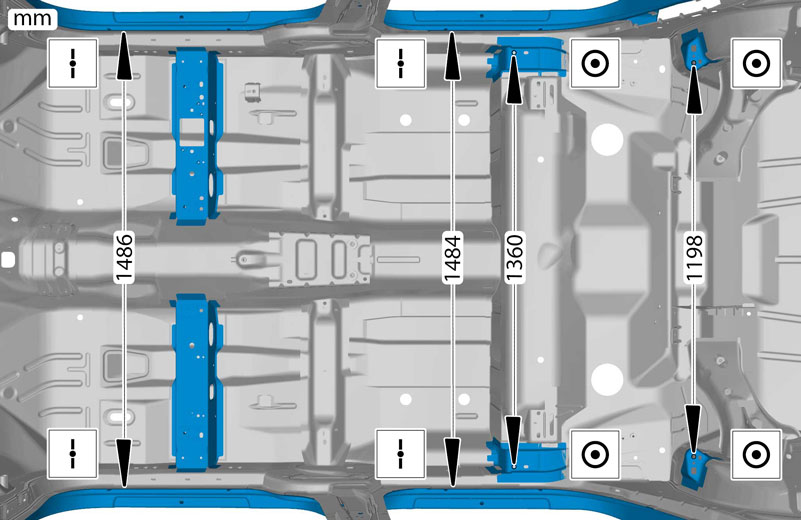

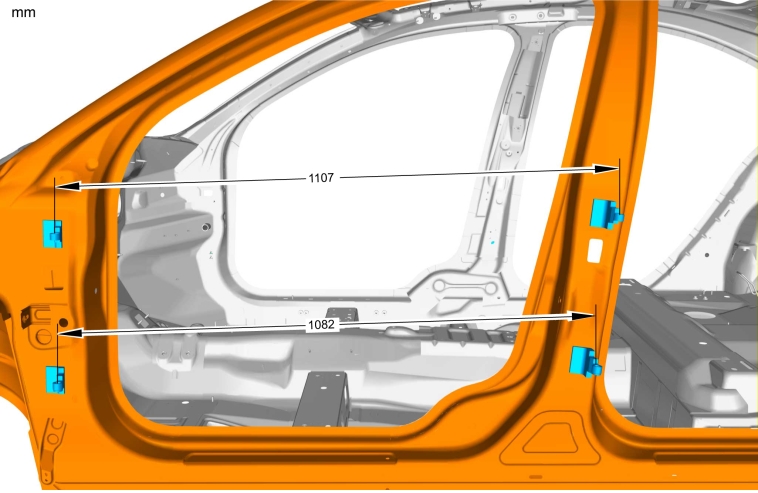

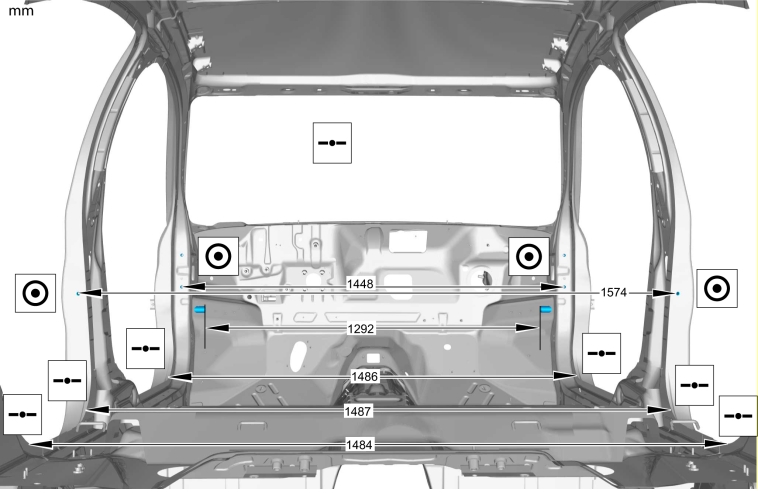

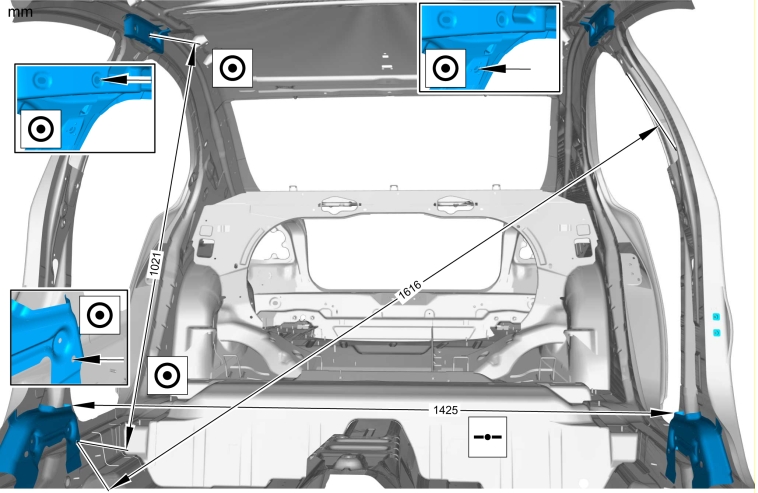

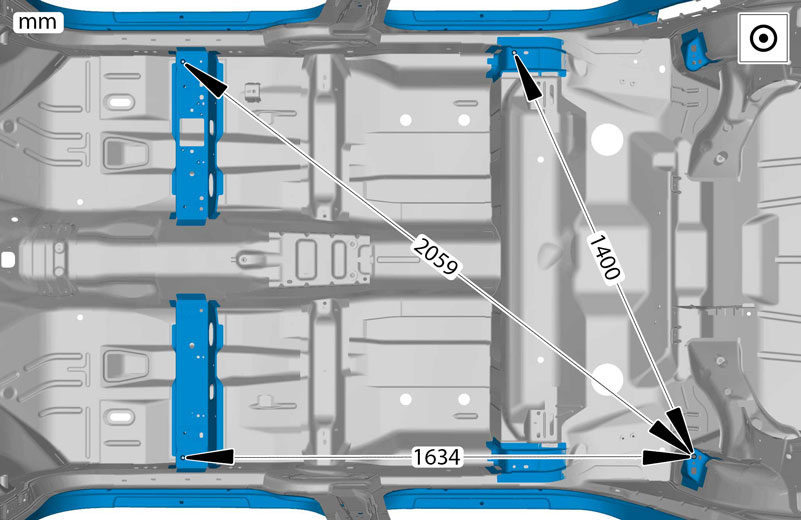

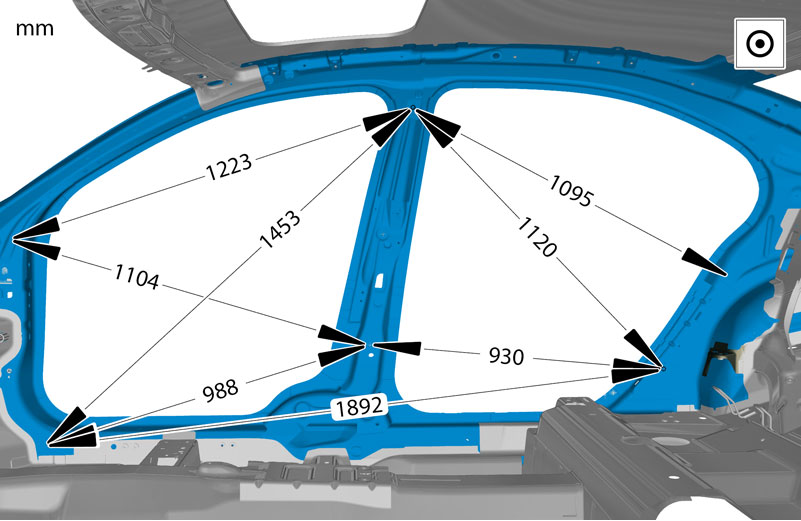

Боковая сторона кузова (2008, 2009)

Объяснение размеров

Символ 1 означает, что измерение осуществляется от центра.Символ 2 означает, что измерение осуществляется от края.

Символ № 3 означает, что измерение производится от метки для отрезания. Измерение происходит от днища углубления. См. рисунок. Если показывается только один символ размерной точки, тогда он относится к обеим размерным точкам. В противном случае показываются символы с каждой стороны от обозначения размера на рисунке.
