Боковая скребок (2011, 2012)

Установка переднего держателя

• Возьмите один из передних держателей из набора. Все держатели помечены и подходят только для одного места. Всегда начинайте с переднего держателя.
• Удалите защитную пленку с крепежной ленты.

• Выровняйте передний край держателя по шаблону, отмеренному от переднего края панели опорного швеллера. Следите за тем, чтобы лента еще не закрепилась. Прицепите держатель на верхней стороне панели опорного швеллера.
• Прижмите также посередине крепежных лент.

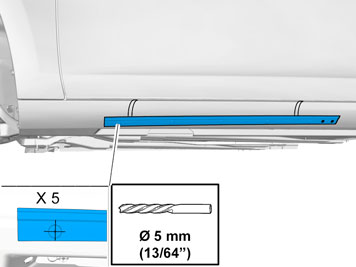

• Просверлите пять отмеченных отверстий в держателе с помощью сверла Ø 5 мм (13/64").
• Уберите стружку от сверления. Используйте калибр для измерения зазоров, чтобы убрать стружку между держателем и панелью опорного швеллера.

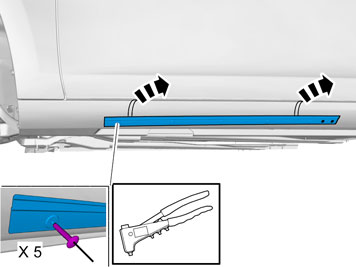

• Приклепайте держатель во всех отверстиях у опорного швеллера.
• Отломите крючки вдоль держателя.

Установка заднего держателя

• Возьмите задний держатель из набора.
• Снимите защитную пленку с крепежной ленты на всех местах.

• Установите штифты на держателе в соответствующие отверстия в переднем держателе. Проследите за тем, чтобы лента пока не закрепилась.
• Зафиксируйте крючками за верхний край панели опорного швеллера и прижмите у крепежных лент.

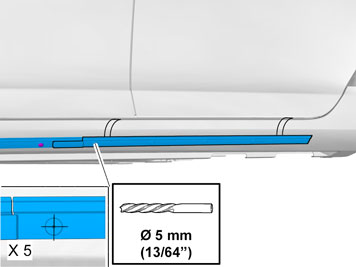

• Просверлите пять отмеченных отверстий с помощью сверла Ø 5 мм (13/64").
• Уберите стружку от сверления. Используйте калибр для измерения зазоров, чтобы убрать стружку между держателем и панелью опорного швеллера.

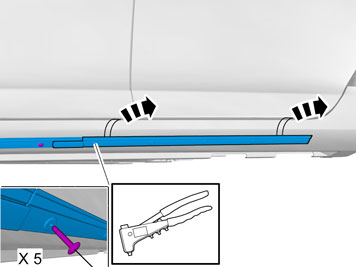

• Приклепайте держатель во всех отверстиях у панели опорного швеллера.
• Отломите крючки вдоль держателя.

Иллюстрации A и B

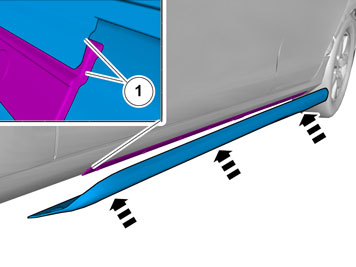

• Возьмите панель из комплекта и прицепите ее на держатели. Расположите в соответствии с малой иллюстрацией. Передний край переднего держателя (1) и соответствующий на переднем крае панели (1) должны быть вровень друг с другом.
• Введите панель максимально вниз в держатели.

• Сначала отсоедините защитную ленту у концов панели к середине.
• Используйте костный нож, чтобы осторожно отогнуть немного панель при снятии защитной ленты, чтобы не было риска ее выхода.
• Нажмите на панель там, где закреплена лента.

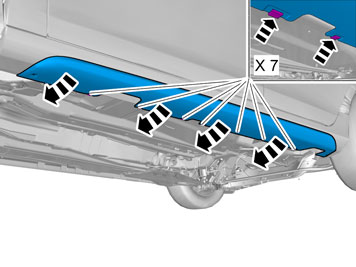

• Возьмите семь зажимов из комплекта и закрепите нижний край панели у нижнего края на панели опорного швеллера у отмеченных положений. Начните с двух внутренних зажимов и продолжите наружу к концам панели.

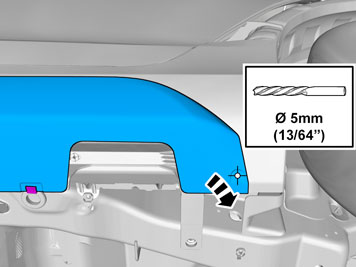

• Тщательно согните передний конец панели вокруг нижнего края на панели опорного швеллера и просверлите отверстие в панели опорного швеллера сверлом 5 мм (13/64").

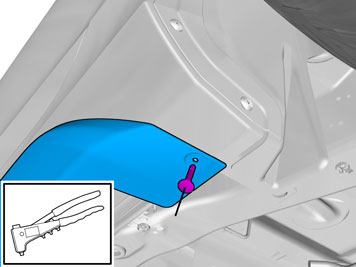

• Возьмите заклепку и приклепайте передний конец панели.

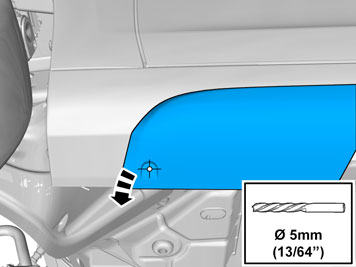

• Тщательно согните задний конец панели вокруг нижнего края на панели опорного швеллера и просверлите отверстие в панели опорного швеллера сверлом 5 мм (13/64").

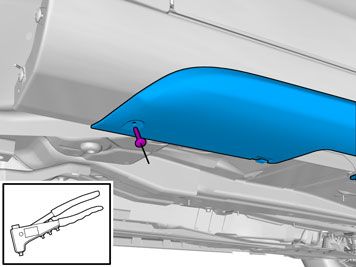

• Возьмите заклепку и приклепайте задний конец панели.
• Повторите вышеуказанное для другой стороны.
