Боковая скребок (2009, 2010)

Относится ко всем моделям

• Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

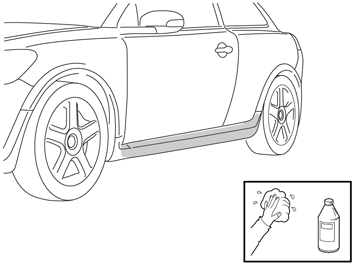

• Хорошо промойте опорные швеллеры с обеих сторон, а также снизу.

• Очистите панели опорных швеллеров, где должен находиться держатель декоративной панели, с обеих сторон изопропанолом.
• Вытрите насухо.

Касается автомобилей с Drive E

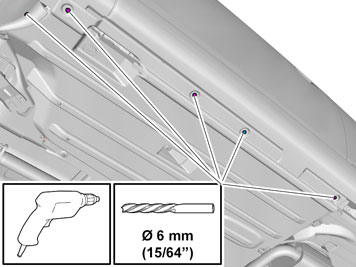

• Осторожно высверлите заклепки.

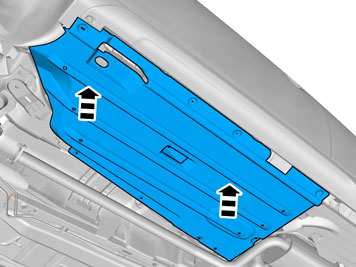

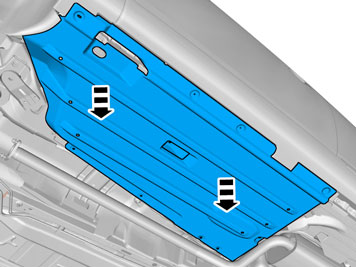

• Снимите панель.
• Удалите остатки заклепок.

Относится ко всем моделям

• Возьмите держатели для одной стороны из комплекта.Держатели отмечены и подходят только к одному месту.Начните с переднего держателя на одной стороне.
• Удалите защитную ленту с двух крепежных лент.

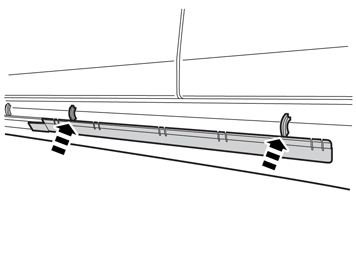

• Установите передний край держателя в задний край стыка между передней и задней панелью опорного швеллера.

Примечание: Убедитесь, что лента еще не крепит. Одновременно прицепите держатель в верхнем крае панели опорного швеллера с помощью крепежных крюков.
- Прижмите также посередине крепежных лент.

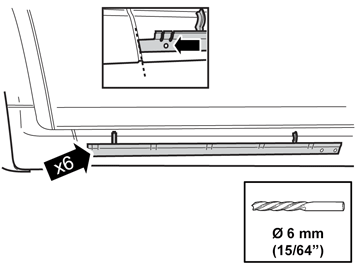

• Просверлите шесть отмеченных отверстий в держателе с помощью сверла Ø6 мм (15/64").
• Удалите всю стружку.

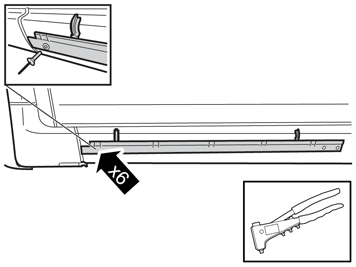

• Возьмите вытяжные заклепки из комплекта. Приклепайте держатель в панели опорного швеллера.

• Снимите защитную ленту с крепежных лент на заднем держателе.

Иллюстрация A

• Установите штифты в переднем крае заднего держателя в отверстия переднего.

Примечание: Убедитесь, что лента еще не крепит.
- Одновременно прицепите держатель в верхнем крае панели опорного швеллера с помощью крепежных крюков.

Иллюстрация B

• Прижмите держатель напротив крепежных лент.

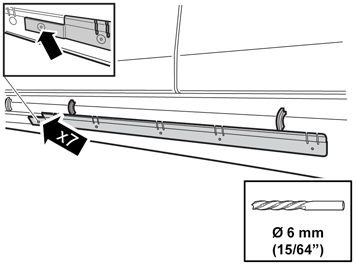

• Просверлите семь отмеченных отверстий в держателе с помощью сверла Ø6 мм (15/64").
• Удалите всю стружку.

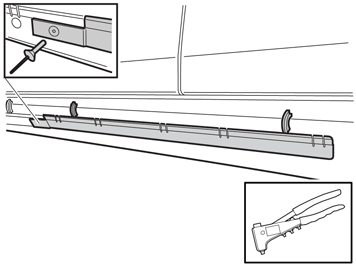

• Возьмите вытяжные заклепки из комплекта. Приклепайте держатель в панели опорного швеллера.

• Осторожно отверните крепежные крюки с держателей.

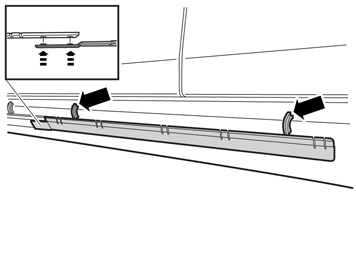

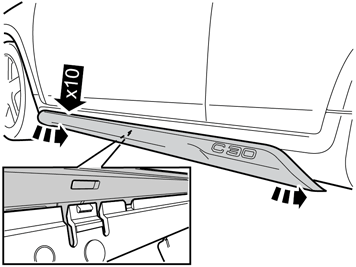

• Прицепите накладку порога на держатели. Подгоните отверстия в панели к крюкам в держателях.
• Хорошо прижмите декоративную накладку, чтобы все крепежные крюки зацепились.

• Прижмите накладку порога напротив крепежной проушины для среднего отверстия к нижней стороне панели опорного швеллера. Просверлите отверстие с помощью сверла Ø6 мм (15/64"). Удалите стружку от сверления.

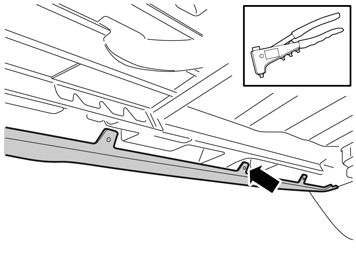

• Приклепайте крепежную проушину к кузову с помощью вытяжной заклепки. Теперь просверлите и приклепайте отверстия попеременно спереди и сзади недавно установленной заклепки.

Примечание: Переднее отверстие необходимо закрепить пластиковой заклепкой и сохранить напоследок.

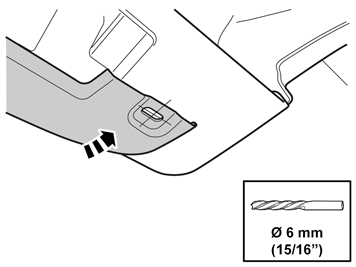

• Прижмите нижнюю часть панели к панели опорного швеллера у переднего отверстия.

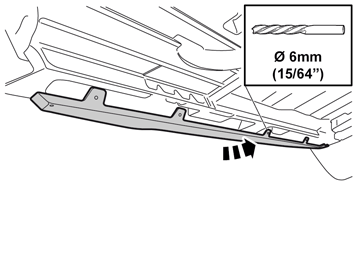

• Высверлите отверстие, используя сверло Ø 6 мм (15/64").

Примечание: Просверлите в центре удлиненного отверстия.
- Удалите всю стружку.

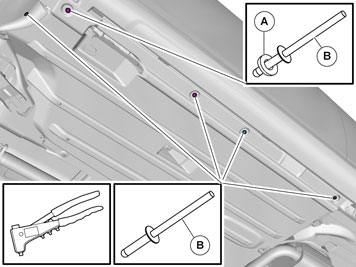

Иллюстрации A и B

Примечание: Освободите вначале центральный штифт из зажима, постучав по нему, и затем выньте его не до конца, оставив на несколько миллиметров в зажиме. Это делается для того, чтобы декоративная панель пружинила при креплении зажима, и центральный штифт мог отсоединиться, когда по нему постучат.

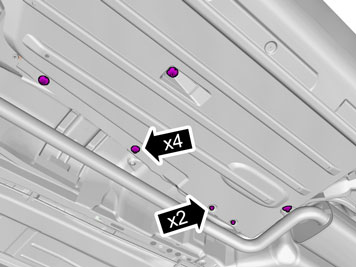

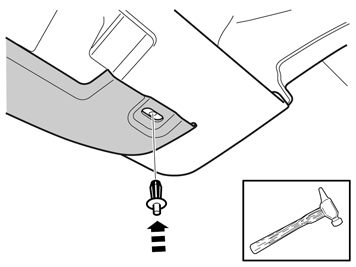

• Закрепите панель в переднем отверстии зажимом с центральным штифтом.

Касается автомобилей с Drive E

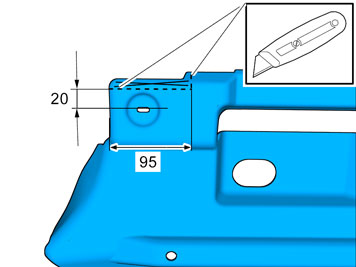

• Вырежьте панель у переднего крепления.

Примечание: Пока не затягивайте сильно зажимы и винты.

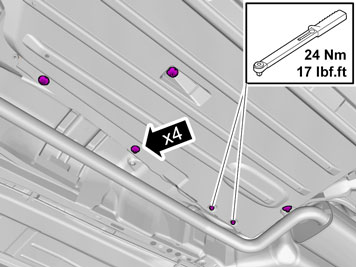

• Затяните винты и зажимы.
• Повторите пункты 4-25 для другой стороны.
