Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V60 | D82PHEV | 2013–2015 |
| V60 | D87PHEV | 2015 |
Расположение компонентов
- блок управления микроклиматом
- вентиляционный канал
- вентиляционный канал
- модуль управления
- Датчик температуры в салоне
- датчик наружной температуры

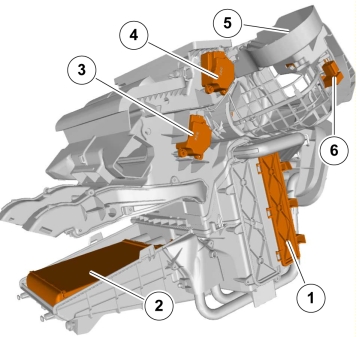

Расположение компонентов
- фильтр для пыльцы
- теплообменник
- Привод, заслонка смесительного устройства
- Привод, заслонка, система управления микроклиматом, пассажир
- Рециркуляция привода
- датчик качества воздуха

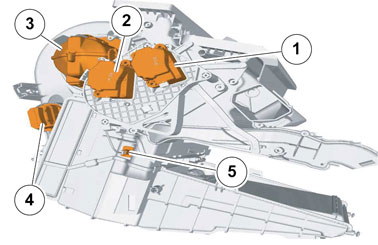

Расположение компонентов
- Привод увлажнителя системы управления микроклиматом на стороне водителя
- Привод вентиляционного канала ниши для ног
- Электродвигатель вентилятора обдува в салоне
- резистор
- Датчик температуры, испаритель
Расположение компонентов
- Сервисный клапан, низкое давление
- расширительный клапан
- Труба с хладагентом для расширительного клапана к блоку соединения
- Сервисный клапан, высокое давление
- Труба с хладагентом для расширительного клапана к блоку соединения
- Конденсатор трубы для хладагента к соединительному блоку
- конденсатор
- Блок соединения трубы для охлаждающей жидкости с компрессором
- Компрессор трубы для хладагента к конденсатору
- компрессор
Расположение компонентов
- стеклоочиститель

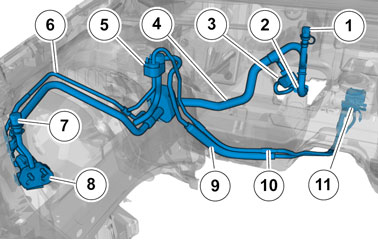

Расположение компонентов
- Сервисный клапан, низкое давление
- расширительный клапан
- Электромагнитный клапан системы климат-контроля
- Труба с хладагентом для расширительного клапана к блоку соединения
- штепсельный блок
- Труба с хладагентом для расширительного клапана к блоку соединения
- Сервисный клапан, высокое давление
- штепсельный блок
- труба низкого давления подачи хладагента на аккумуляторный климатический модуль BCU
- труба высокого давления подачи хладагента на аккумуляторный климатический модуль BCU
- аккумуляторный климатический модуль BCU

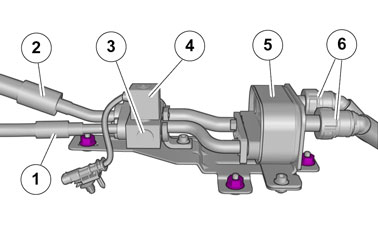

Расположение компонентов
- труба высокого давления подачи хладагента на аккумуляторный климатический модуль BCU
- труба низкого давления подачи хладагента на аккумуляторный климатический модуль BCU
- расширительный клапан
- Электромагнитный клапан системы климат-контроля
- теплообменник, климатический модуль аккумулятора BCU
- быстрые соединения
