Блоки регулировки микроклимата (B6304T2, B6304T4, B6324S)

Размещение компонентов блока управления микроклиматом в наружных/внутренних зеркалах заднего вида:

• (1) Блок управления микроклиматом
• (2) Распределение потоков воздуха, справа
• (3) Распределение потоков воздуха, слева
• (4)Модуль системы управления микроклиматом (CCM),Система управления микроклиматом
• (5) Датчик температуры в салоне автомобиля
• (6)Датчик наружной температуры, слева

Расположение компонентов блока управления микроклиматом:

• (1) Фильтр салона
• (2) Теплообменник
• (3) Модуль электродвигателя заслонки (DMM), распределение потоков воздуха справа
• (4) Модуль электродвигателя заслонки (DMM), антиобледенитель
• (5) Модуль электродвигателя заслонки (DMM), рециркуляция
• (6) Датчик качества воздуха (AQS)
• (7) Модуль электродвигателя заслонки (DMM), распределение потоков воздуха слева
• (8) Модуль электродвигателя заслонки (DMM), вентиляция
• (9) Электродвигатель вентилятора обдува
• (10)Реостат вентилятора обдува
• (11)Датчик температуры, испаритель.

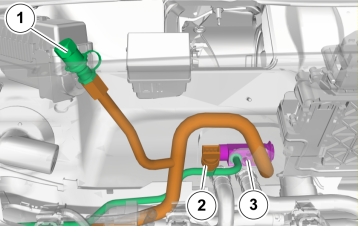

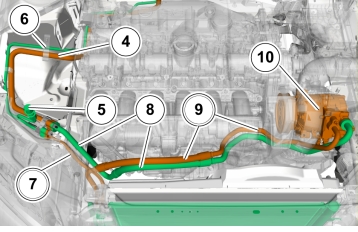

Расположение компонентов блока управления микроклиматом в моторном отсеке:

• (1)Рабочий клапан, LT
• (2) Нагнетательный клапан, HT
• (3) Расширительный клапан, (TXV)

• (4) Труба/шланг между расширительным клапаном и соединительным блоком
• (5) Рабочий клапан, НT
• (6) Труба/шланг между соединительным блоком и расширительным клапаном
• (7) Труба/шланг конденсатор – соединительный блок
• (8)Труба шланг между сростком кабеля - компрессором
• (9)Труба/шланг между сростком кабеля - конденсатором
• (10) Компрессор

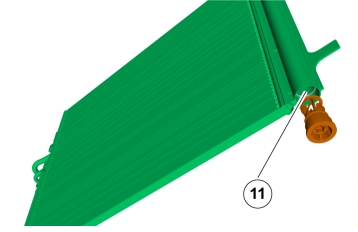

Расположение фильтра-осушителя в конденсаторе A/C:

• (11) Фильтр-осушитель – встроен в конденсатор на левой стороне
