Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B4164T | 2011–2015 |
| S60 (11-) | B4164T2 | 2012–2015 |
| S60 (11-) | B4164T3 | 2011–2015 |
| S60 (11-) | B4204T11 | 2014, 2015 |
| S60 (11-) | B4204T15 | 2014, 2015 |
| S60 (11-) | B4204T6 | 2011 |
| S60 (11-) | B4204T7 | 2011–2014 |
| S60 (11-) | B4204T9 | 2014, 2015 |
| S60 (11-) | D4162T | 2012–2015 |
| S60 (11-) | D4204T5 | 2014, 2015 |
| S60 (11-) | D5204T2 | 2011 |
| S60 (11-) | D5204T3 | 2012–2014 |
| S60 (11-) | D5204T7 | 2013–2015 |
| S60 (11-) | D5244T10 | 2011 |
| S60 (11-) | D5244T11 | 2012–2015 |
| S60 (11-) | D5244T15 | 2012–2015 |
| S80 (07-) | B4164T | 2011 |
| S80 (07-) | B4204S3 | 2008–2010 |
| S80 (07-) | B4204S4 | 2009, 2010 |
| S80 (07-) | B4204T6 | 2011 |
| S80 (07-) | B4204T7 | 2011 |
| S80 (07-) | B5254T6 | 2007–2009 |
| S80 (07-) | B5254T8 | 2009, 2010 |
| S80 (07-) | B8444S | 2007–2010 |
| S80 (07-) | D4164T | 2011 |
| S80 (07-) | D4204T | 2008–2010 |
| S80 (07-) | D5204T2 | 2011 |
| S80 (07-) | D5244T10 | 2011 |
| S80 (07-) | D5244T4 | 2007–2009 |
| S80 (07-) | D5244T5 | 2007–2009 |
| V60 | B4164T | 2011–2015 |
| V60 | B4164T2 | 2012–2015 |
| V60 | B4164T3 | 2011–2015 |
| V60 | B4204T11 | 2014, 2015 |
| V60 | B4204T15 | 2014, 2015 |
| V60 | B4204T6 | 2011 |
| V60 | B4204T7 | 2011–2014 |
| V60 | B4204T9 | 2014, 2015 |
| V60 | D4162T | 2011–2015 |
| V60 | D4204T5 | 2014, 2015 |
| V60 | D5204T2 | 2011 |
| V60 | D5204T3 | 2012–2014 |
| V60 | D5204T7 | 2013–2015 |
| V60 | D5244T10 | 2011 |
| V60 | D5244T11 | 2012–2015 |
| V60 | D5244T12 | 2014, 2015 |
| V60 | D5244T15 | 2012–2015 |
| V60 | D5244T17 | 2013–2015 |
| V60 | D5244T23 | 2015 |
| V70 (08-) | B4164T | 2011 |
| V70 (08-) | B4204S3 | 2008–2010 |
| V70 (08-) | B4204S4 | 2008–2010 |
| V70 (08-) | B4204T6 | 2011 |
| V70 (08-) | B4204T7 | 2011 |
| V70 (08-) | B5254T6 | 2008, 2009 |
| V70 (08-) | B5254T8 | 2009 |
| V70 (08-) | D4164T | 2011 |
| V70 (08-) | D4204T | 2008–2010 |
| V70 (08-) | D5204T2 | 2011 |
| V70 (08-) | D5244T10 | 2011 |
| V70 (08-) | D5244T12 | 2015 |
| V70 (08-) | D5244T4 | 2008, 2009 |
| V70 (08-) | D5244T5 | 2008, 2009 |
| XC60 | B4204T11 | 2014, 2015 |
| XC60 | B4204T15 | 2014, 2015 |
| XC60 | B4204T6 | 2010, 2011 |
| XC60 | B4204T7 | 2011–2014 |
| XC60 | B4204T9 | 2014, 2015 |
| XC60 | D4204T5 | 2014, 2015 |
| XC60 | D5204T2 | 2011 |
| XC60 | D5204T3 | 2012–2014 |
| XC60 | D5204T7 | 2013–2015 |
| XC60 | D5244T10 | 2010, 2011 |
| XC60 | D5244T11 | 2012–2015 |
| XC60 | D5244T12 | 2014, 2015 |
| XC60 | D5244T14 | 2010 |
| XC60 | D5244T15 | 2012–2015 |
| XC60 | D5244T16 | 2010 |
| XC60 | D5244T17 | 2012–2014 |
| XC60 | D5244T23 | 2015 |
| XC60 | D5244T4 | 2009 |
| XC60 | D5244T5 | 2009 |
| XC70 (08-) | D5204T2 | 2011 |
| XC70 (08-) | D5244T10 | 2011 |
| XC70 (08-) | D5244T12 | 2015 |
| XC70 (08-) | D5244T4 | 2008, 2009 |

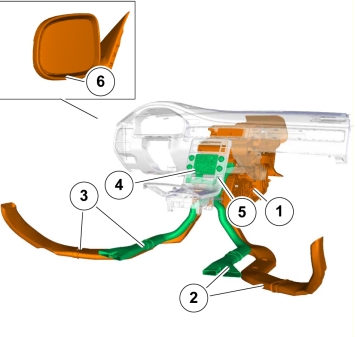

Размещение компонентов блока управления микроклиматом в наружных/внутренних зеркалах заднего вида:
- (1) Блок управления микроклиматом
- (2) Распределение потоков воздуха, слева
- (3)Распределение потоков воздуха,справа
- (4)Модуль системы управления микроклиматом (CCM),Система управления микроклиматом
- (5) Датчик температуры в салоне автомобиля
- (6)Датчик наружной температуры, слева

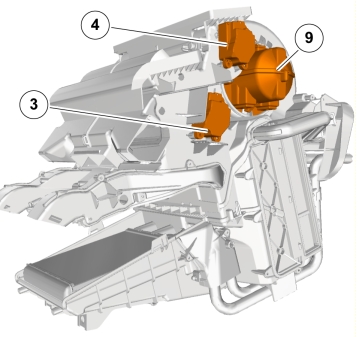

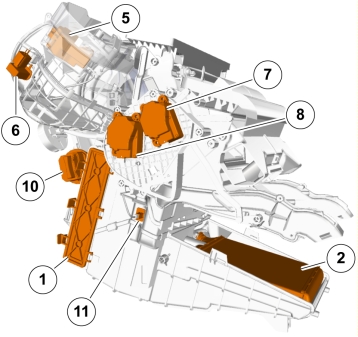

Расположение компонентов блока управления микроклиматом:
- (1) Фильтр салона
- (2) Теплообменник
- (3) Модуль электродвигателя заслонки (DMM), распределение потоков воздуха справа
- (4) Модуль электродвигателя заслонки (DMM), антиобледенитель
- (5) Модуль электродвигателя заслонки (DMM), рециркуляция
- (6) Датчик качества воздуха (AQS)
- (7) Модуль электродвигателя заслонки (DMM), распределение потоков воздуха слева
- (8) Модуль электродвигателя заслонки (DMM), вентиляция
- (9) Электродвигатель вентилятора обдува
- (10)Реостат вентилятора обдува
- (11)Датчик температуры, испаритель.

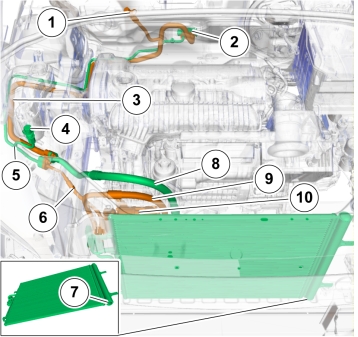

Расположение компонентов блока управления микроклиматом в моторном отсеке:
- (1)Рабочий клапан, LT
- (2) Расширительный клапан, (TXV)
- (3)Труба/шланг между расширительным клапаном и соединительным блоком LT
- (4)Рабочий клапан, НT
- (5)Труба/шланг между расширительным клапаном и соединительным блоком НТ
- (6)Труба/шланг между сростком кабеля - конденсатором
- (7)Влагоотделитель/фильтр - встроен в кондиционер
- (8)Труба шланг между сростком кабеля - компрессором
- (9)Труба/шланг между сростком кабеля - конденсатором
- (10) Компрессор
