Блоки регулировки микроклимата (B4164S3, B4164T, B4164T2)

Процедура. Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения.

Применимость

Модель Двигатель Год
C30 B4164S3 2011, 2012
C30 B4204S3 2011–2013
C30 B4204S4 2011–2013
C30 B5254T7 2011–2013
C30 D4162T 2011–2013
C30 D4164T 2011
C30 D5204T 2011–2013
C30 D5204T5 2011–2013
C30 — 2007–2011A
C30 Electric E400V1 2011, 2012
C30 Electric E400V2 2013
C70 (06-) B5254T7 2011–2013
C70 (06-) D5204T 2011–2013
C70 (06-) D5204T5 2011–2013
C70 (06-) — 2006–2011A
S40 (04-) B4164S3 2011, 2012
S40 (04-) B4204S3 2011, 2012
S40 (04-) B4204S4 2011, 2012
S40 (04-) B5254T7 2011, 2012
S40 (04-) D4162T 2011, 2012
S40 (04-) D4164T 2011
S40 (04-) D5204T 2011, 2012
S40 (04-) D5204T5 2011, 2012
S40 (04-) — 2004–2010
S80 (07-) B4164T 2012–2015
S80 (07-) B4164T2 2012–2014
S80 (07-) B4204T6 2012–2014
S80 (07-) B4204T7 2012–2014
S80 (07-) D4162T 2012–2015
S80 (07-) D5204T3 2012–2014
S80 (07-) D5204T7 2013, 2014
S80 (07-) D5244T11 2012–2014
S80 (07-) D5244T15 2012–2015
V50 B4164S3 2011, 2012
V50 B4204S3 2011, 2012
V50 B4204S4 2011, 2012
V50 B5254T7 2011, 2012
V50 D4162T 2011, 2012
V50 D4164T 2011
V50 D5204T 2011, 2012
V50 D5204T5 2011, 2012
V50 — 2004–2010
V70 (08-) B4164T 2012–2015
V70 (08-) B4164T2 2012, 2013
V70 (08-) B4204T7 2012–2014
V70 (08-) D4162T 2012–2015
V70 (08-) D5204T3 2012–2014
V70 (08-) D5204T7 2013–2015
V70 (08-) D5244T11 2012–2015
V70 (08-) D5244T12 2014
V70 (08-) D5244T15 2012–2015
V70 (08-) D5244T17 2013
XC70 (08-) D5204T3 2012–2014
XC70 (08-) D5244T11 2012–2015
XC70 (08-) D5244T12 2014
XC70 (08-) D5244T15 2012–2015
XC70 (08-) D5244T17 2012–2014

Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Расположение компонентов

Поиск компонентов системы управления микроклиматом в салоне / дверном зеркале

J8704100

  1. Блок управления микроклиматом (система электронного управления микроклиматом или система ручного управления микроклиматом)
  2. Датчик наружной температуры (левая сторона)
  3. Датчик температуры в салоне (система электронного управления микроклиматом)
  4. Датчик солнечного излучения (ECC)
  5. Блок управления микроклиматом
  6. Датчик качества воздуха (система качества воздуха).

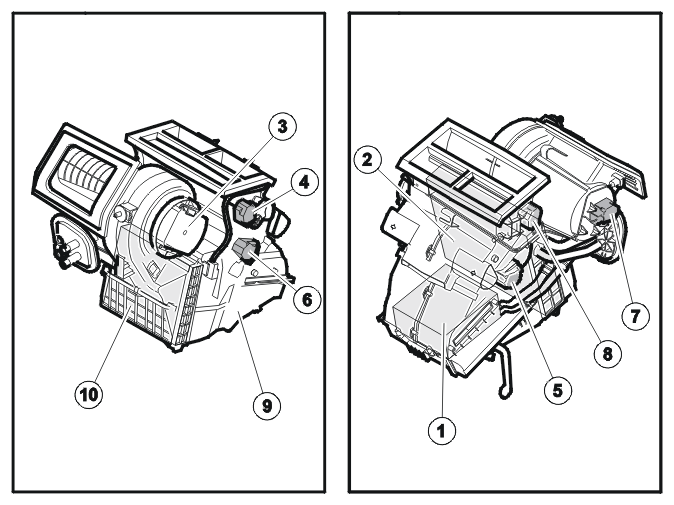

Расположение компонентов блока управления микроклиматом

J8704103

  1. Теплообменник
  2. Испаритель
  3. Электродвигатель вентилятора
  4. Модуль электродвигателя заслонки (DMM), распределение воздуха
  5. Модуль электродвигателя заслонки (DMM), температура, справа
  6. Модуль электродвигателя заслонки (DMM), температура, справа
  7. Модуль электродвигателя заслонки (DMM), рециркуляция
  8. Модуль электродвигателя заслонки (DMM), антиобледенитель
  9. Датчик температуры испарителя
  10. Воздухоочиститель, салон.

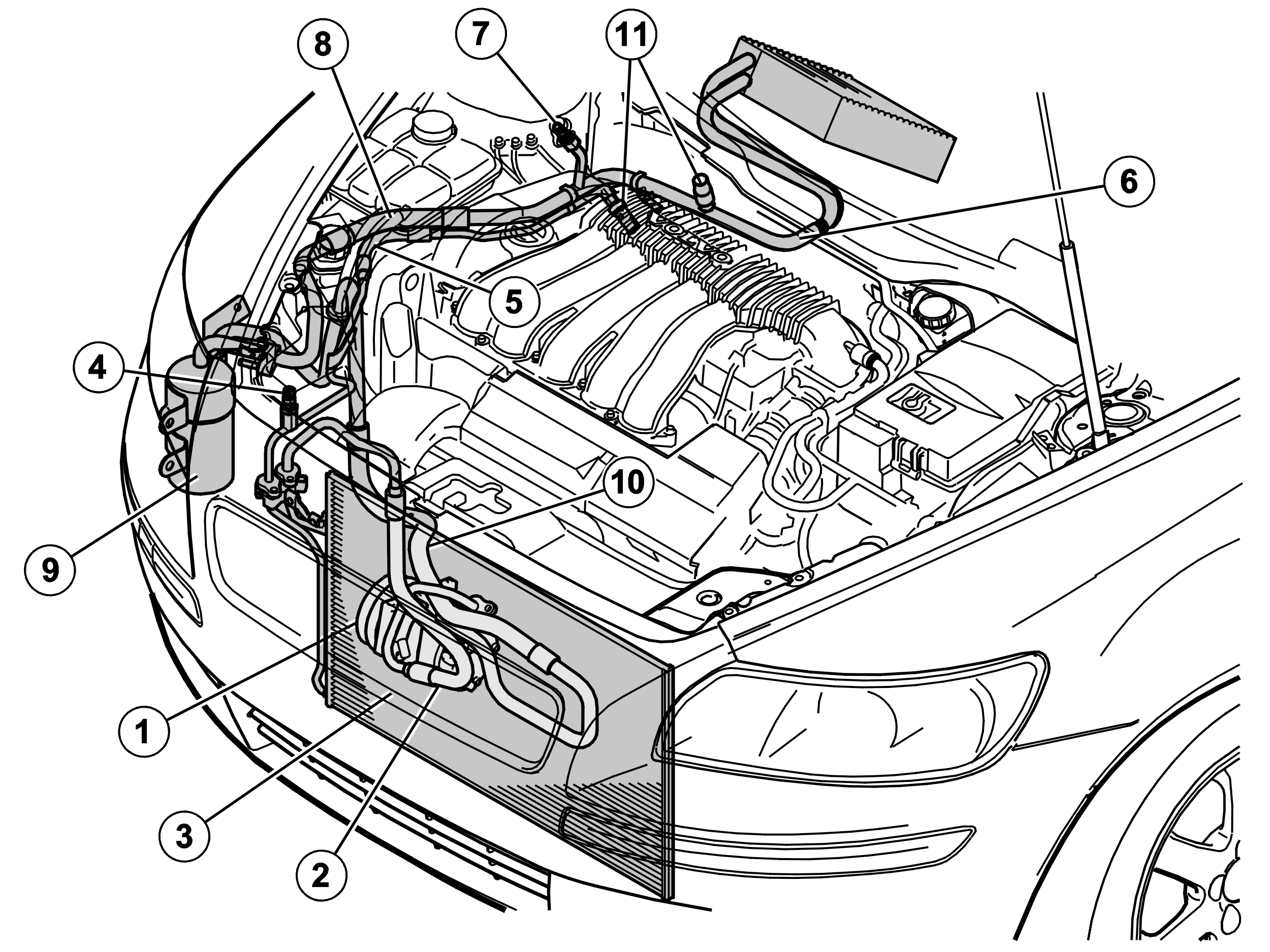

Поиск компонентов в моторном отсеке

J8704102

  1. Компрессор
  2. Труба/шланг между компрессором и конденсатором
  3. Конденсатор
  4. Сервисный клапан, высокое напряжение, слив/вакуумная прокачка
  5. Труба/шланг между конденсатором и расширительным клапаном
  6. Труба между расширительным клапаном и испарителем
  7. Сервисный клапан, низкое напряжение, слив/вакуумная прокачка
  8. Труба/шланг между испарителем и расширительным бачком
  9. Расширительный бачок
  10. Труба/шланг между расширительным бачком и компрессором
  11. 2 датчика давления.
