Блок звуковоспроизведения, замена (2005, 2006)

Перенастройка механизма проигрывателя компакт-дисков

Примечание: Перед заменой блока звуковоспроизведения механизм проигрывателя компакт-дисков должен быть перенастроен в его первоначальное положение. Применимо только к звуковым блокам HU-850.

• Поверните ключ в положение зажигания II
• Выключите блок звуковоспроизведения
• Нажмите и удерживайте кнопку "ВЫКЛ." в верхнем ряду, а затем - кнопку ВКЛ./ВЫКЛ. приблизительно 5 секунд, дисплей должен показать "Транспортировочный режим".

Снятие панели, рычаг переключателя передач

Переведите рычаг переключателя передач в самое заднее положение.Выключите зажиганиеОтсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

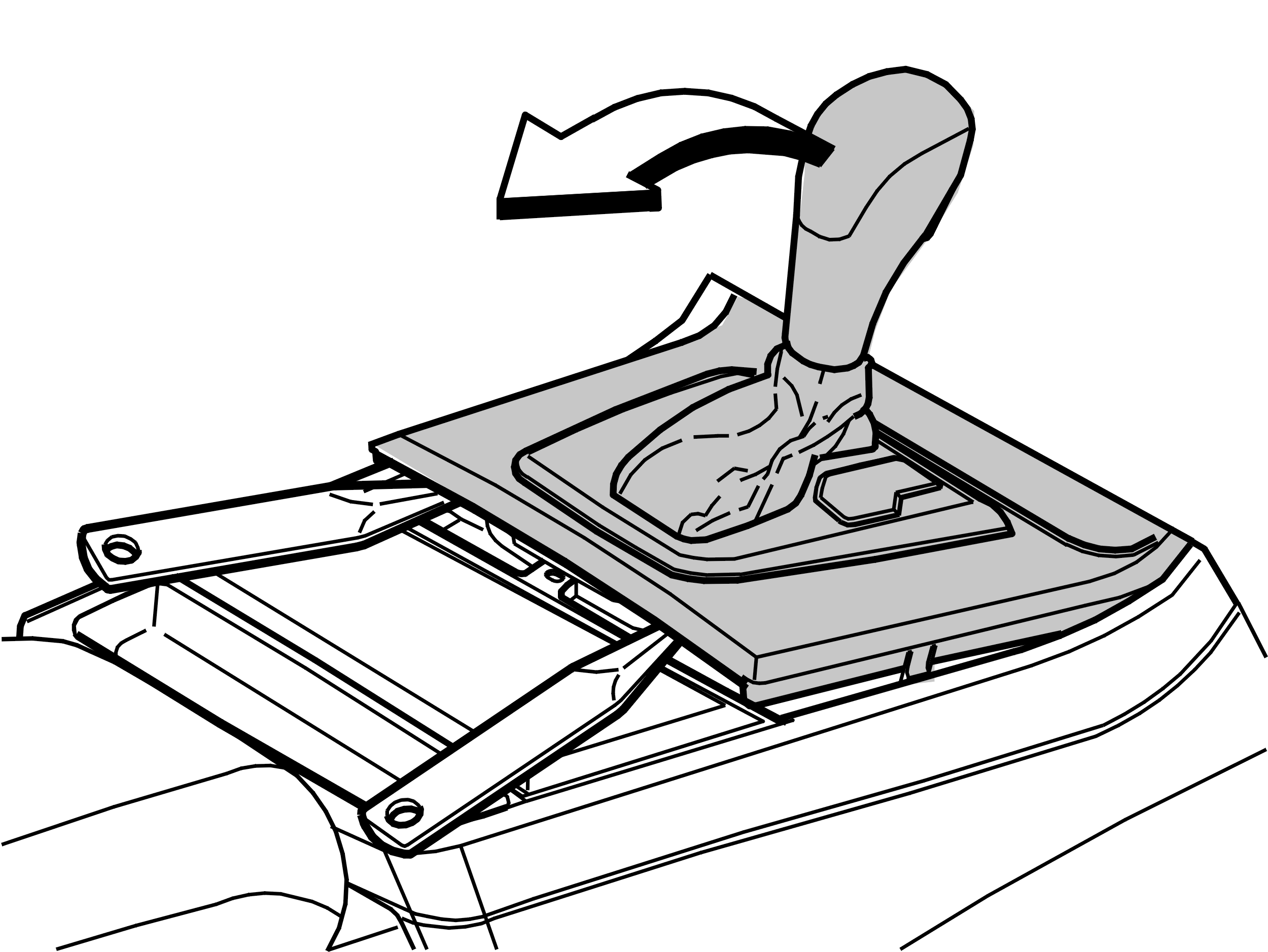

Снимите панель рычага переключателя передач, как показано на иллюстрации.

Снимите раму, вдавив 4 защелки.

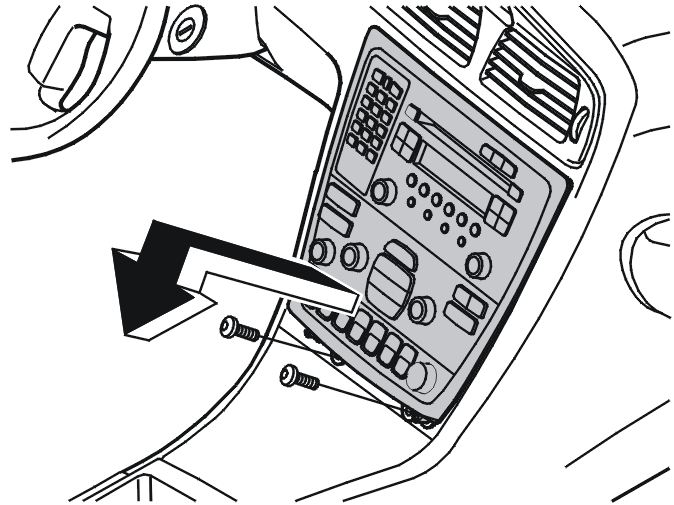

Снятие панели среды на приборной панели

Примечание: Будьте осторожны, чтобы не повредить панель.

Снимите:

• 2 винта
• панель среды на приборной панели, отогнув назад и вниз в сторону
• разъемы.

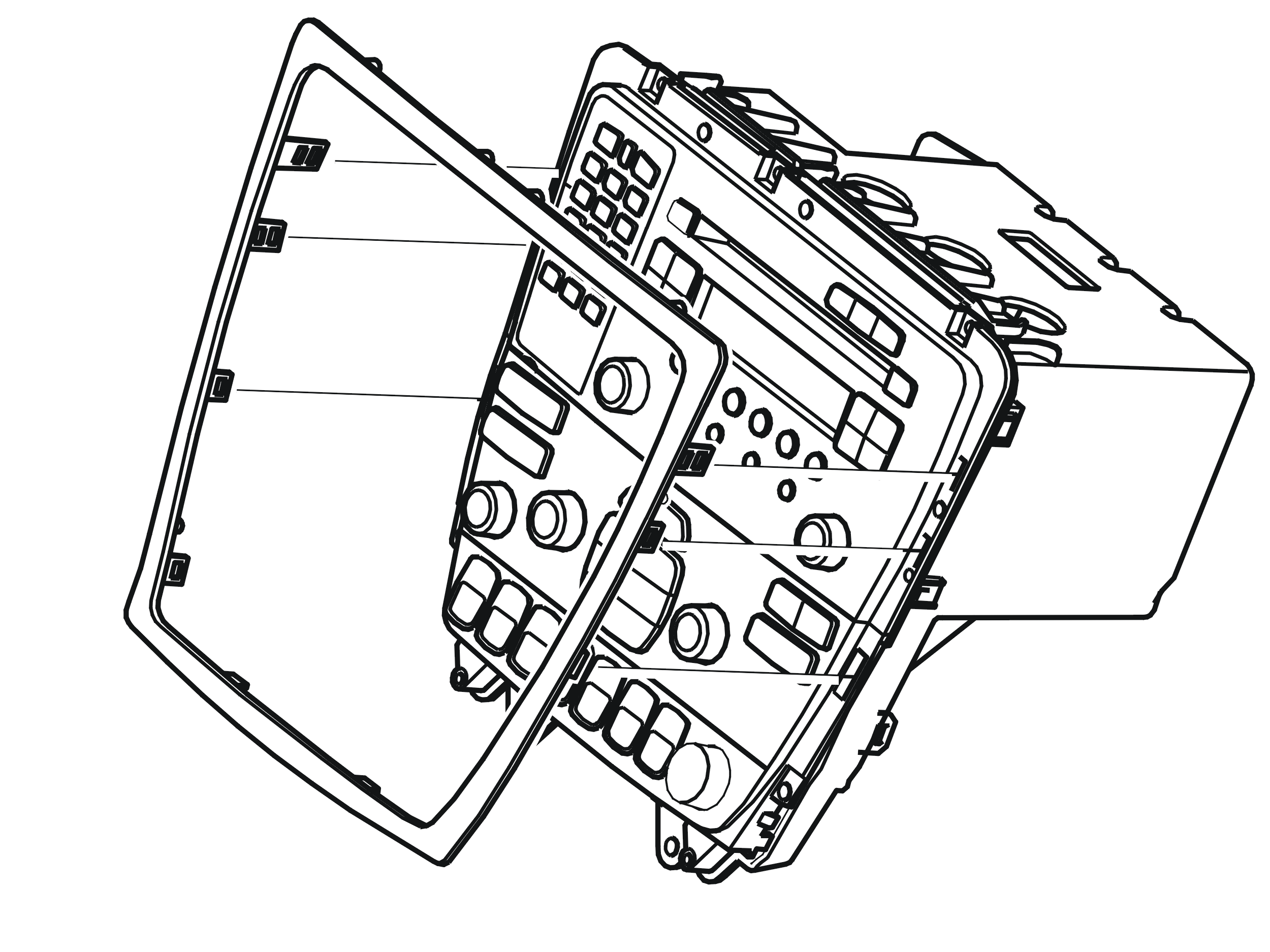

Снятие передней панели

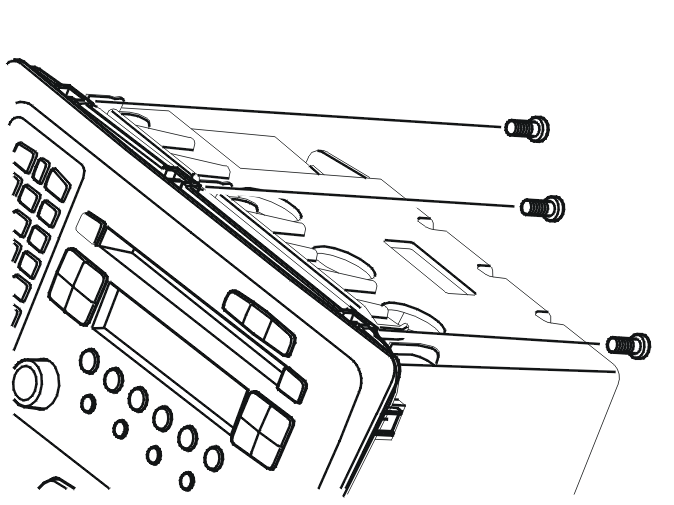

Выверните 3 винта.

Отсоедините 6 защелок вокруг панели.Снимите панель. Смотрите иллюстрацию.

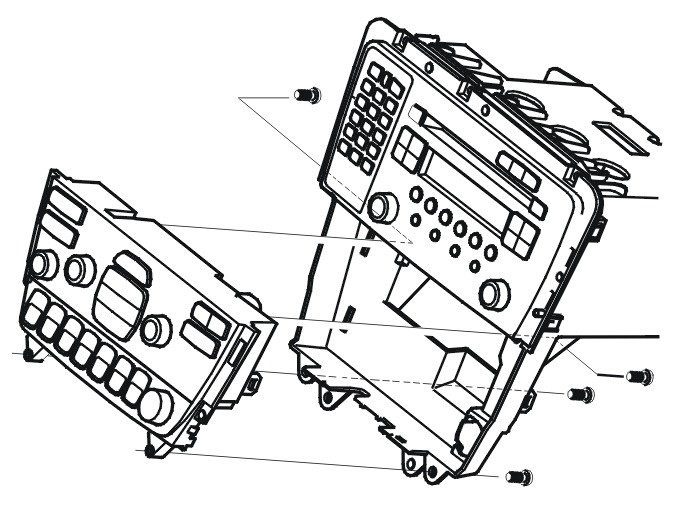

Снятие модуля системы управления микроклиматом (CCM)

Снимите:

• 4 винта
• модуль системы управления микроклиматом (CCM).

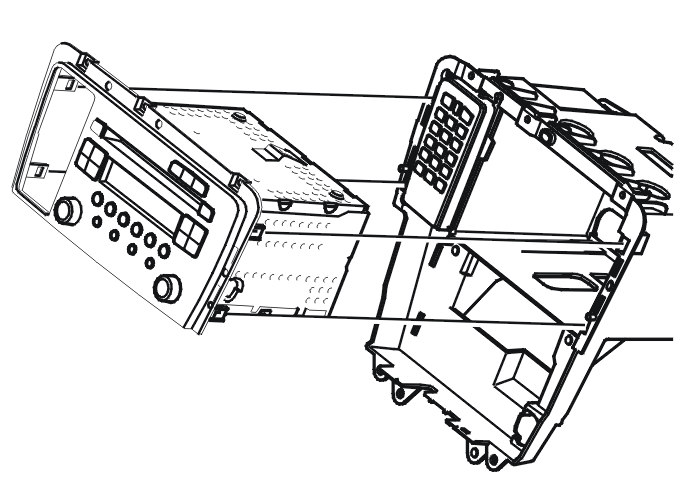

Снятие блока звуковоспроизведения

Снимите:

• переднюю панель
• блок звуковоспроизведения. Отведите наружу 4 защелки на сторонах. Вдавите стопорный зажим на верхней стороне и выдавите.

Установка компонентов вокруг блока звуковоспроизведения

Установите:

• блок звуковоспроизведения. Нажмите вниз, так чтобы зафиксировались защелки
• модуль системы управления микроклиматом (CCM) при помощи 4 винтов
• переднюю панель. Нажмите вниз, так чтобы зафиксировались защелки
• 3 винта
• разъемы.

Убедитесь в отсутствии грязи в оптических разъемах.

Примечание: Радиус изгиба оптических кабелей не должен быть меньше, чем 25 мм. Заведите внутрь панель информационно-развлекательной системы / панель комфорта и кронштейн.

Подсказка: Выровняйте верхнюю секцию и нажмите ее вверх так, чтобы можно было работать в нижней секции.

Осторожно: Будьте осторожны, чтобы не повредить панели.

Установите:

• 2 винта
• раму
• панель рычага переключателя передач.

Установка отрицательной клеммы аккумулятора

Установите минусовый кабель аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Заказ программного обеспечения

Примечание: После замены блока звуковоспроизведения необходимо заказать новое программное обеспечение и запрограммировать его в модуль звуковоспроизведения (AUM).

Закажите программное обеспечение. См.:

Проверка кодов неисправности

Убедитесь, что во время ремонта в модуле системы управления микроклиматом (CCM) не было зарегистрировано никаких кодов неисправности.
