Блок в сборе, замена (1991, 1992)

• Снимите приборную панель (См. Руководство по ремонту Внутренние элементы, внешние элементы (82-86, 88)).

Снимите:

• Панель над теплоизоляционной перегородкой (три винта), соблюдая осторожность, чтобы не повредить лакокрасочное покрытие
• крышку и кронштейн над воздухозаборником блока управления микроклиматом.

• Отсоедините шланги отопителя у теплоизоляционной перегородки.
• Сначала поставьте на шланги зажимы.

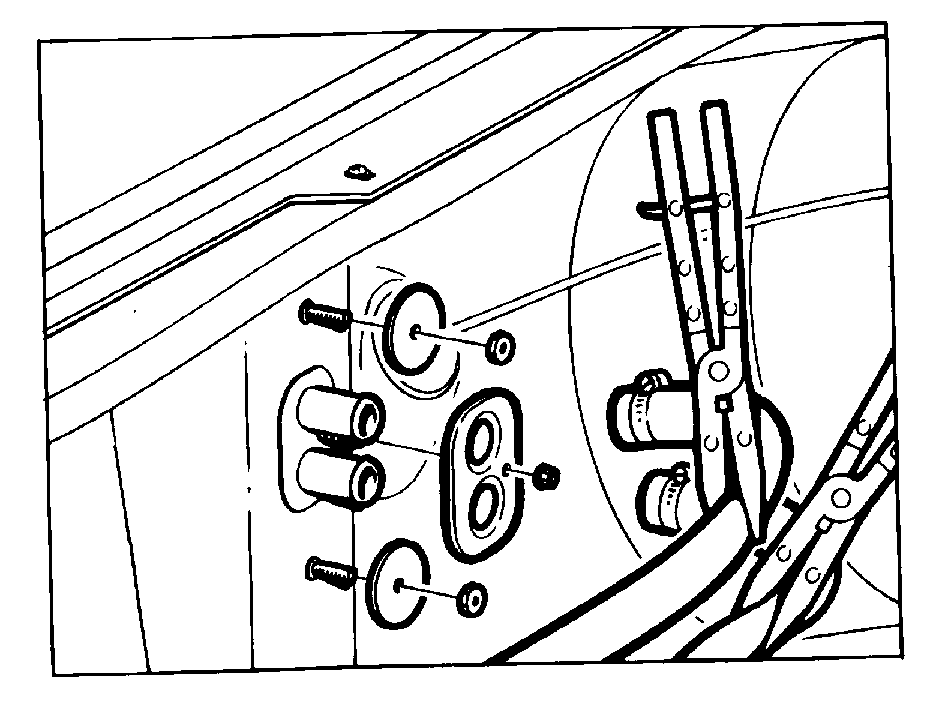

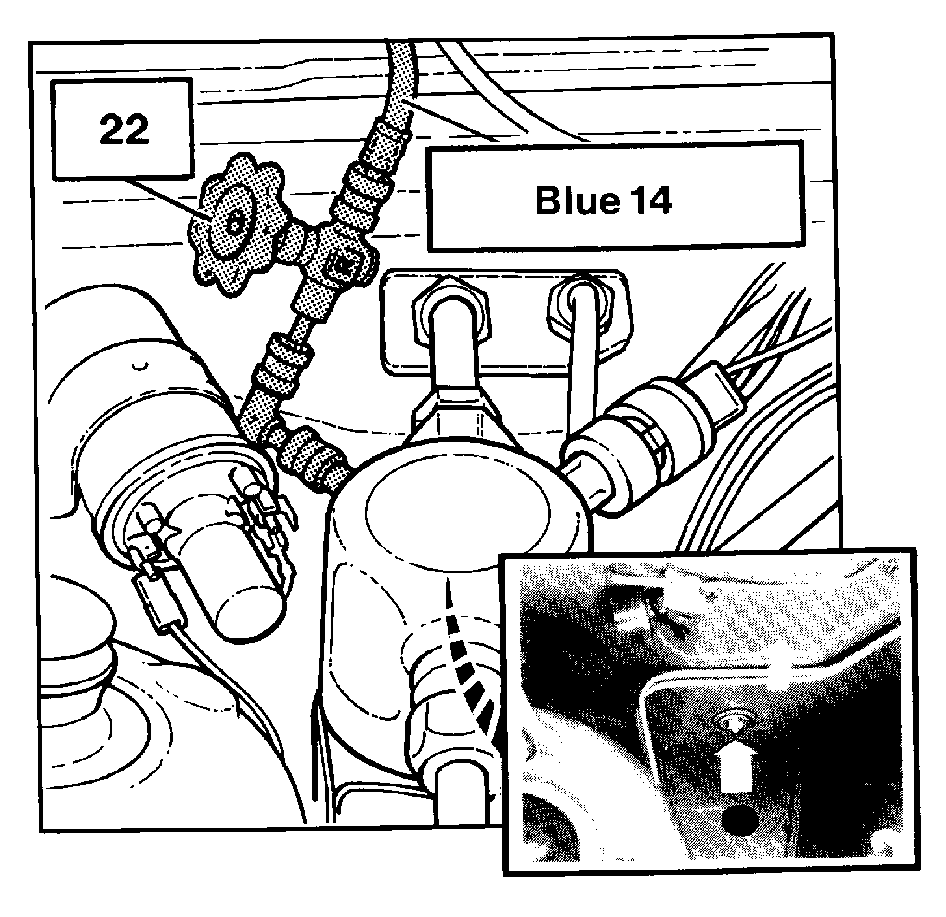

• Отверните крепежные гайки и снимите закрывающую пластину.

• Выпрессуйте резиновое уплотнение в салон.

• Снимите трубку между испарителем и ресивером. Также снимите трубопровод жидкости на испаритель.
• Заглушите соединения.

Примечание: На иллюстрации показан более ранний вариант.

Снимите:

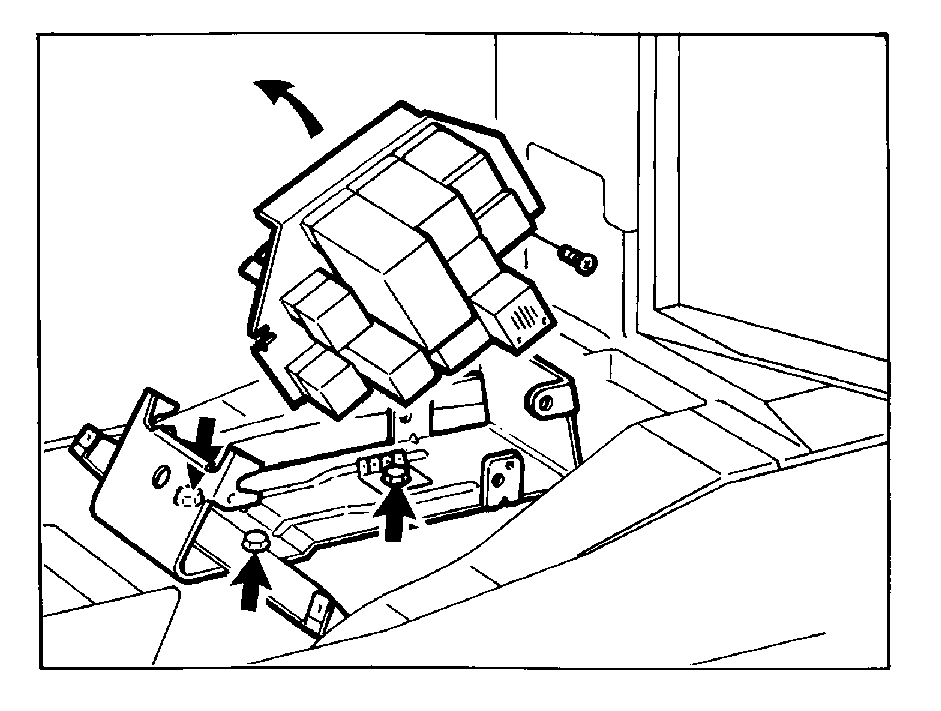

• Электрический распределительный блок (отведите назад).
• держатель платы реле.

Примечание: Пометьте положение и трассы проводов перед снятием электрического распределительного блока.

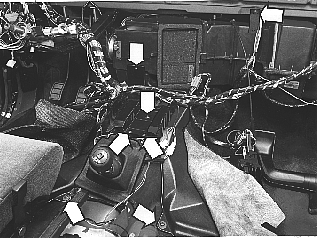

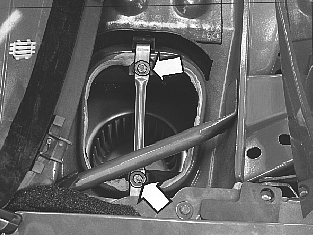

В салоне:Снимите:

• Винт воздуховодов к полу и пластмассовый держатель.
• винт крепления блока к кожуху распределителя.
• винт крепления блока к приборной панели.

• Снимите блок управления микроклиматом/отопитель.

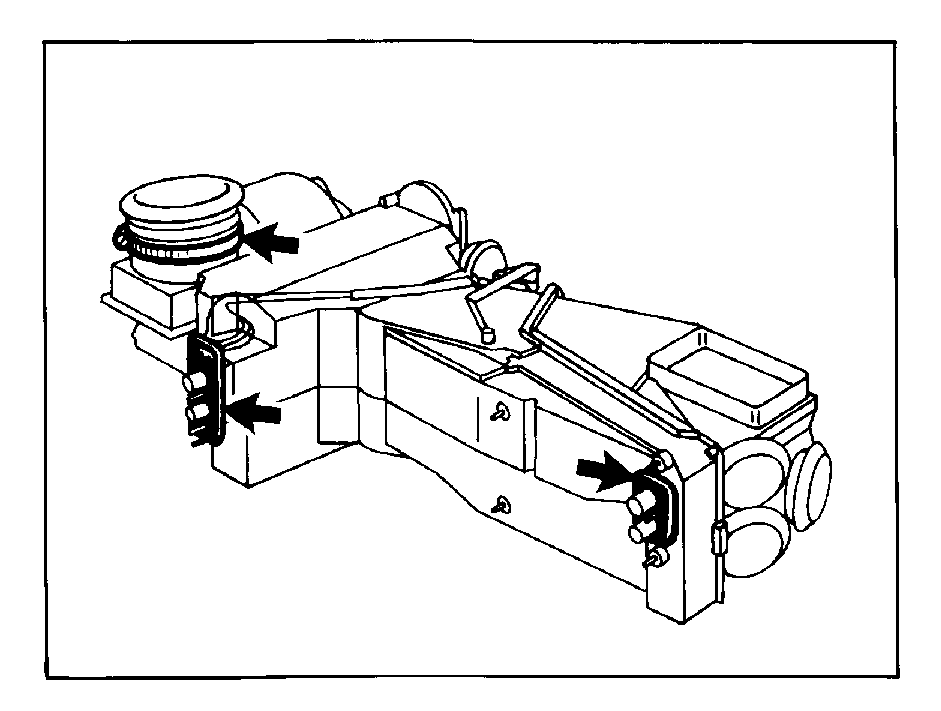

• Перед установкой блока управления микроклиматом убедитесь, что пенорезиновое уплотнение и закрывающая пластина находятся на своем месте. Относится к соединениям блока отопителя и испарителя.

• Убедитесь, что пенорезиновое уплотнение надежно установлено в воздухозаборнике.

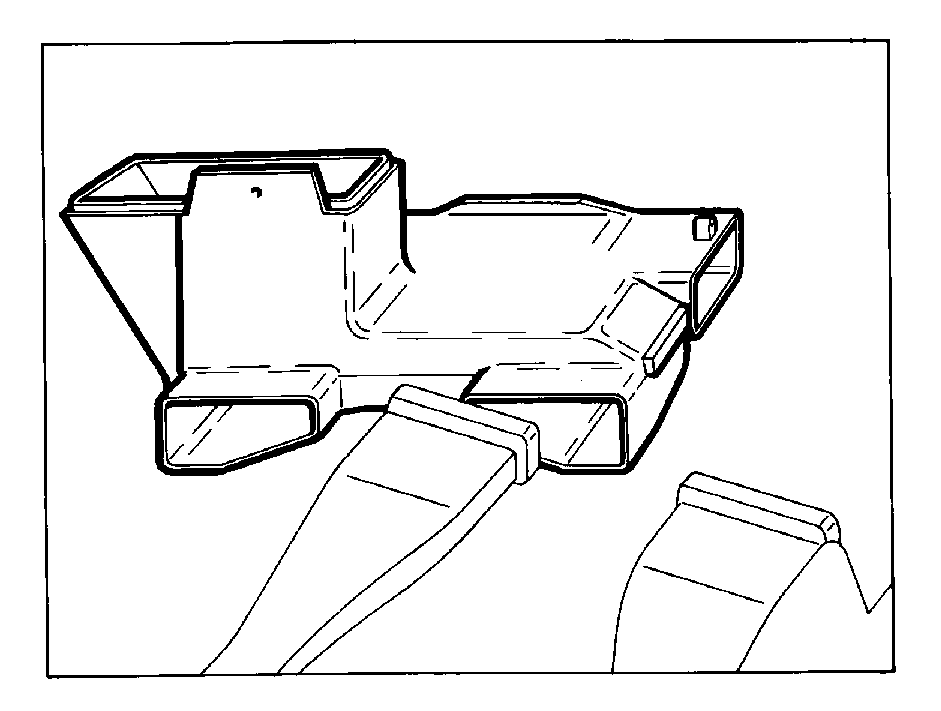

• Поставьте воздуховоды отопителя и удаления запотевания.

• Установите кожух распределителя воздуха во временное положение.

• Подсоедините блок управления микроклиматом с правой стороны.
• Соедините кожух распределителя воздуха и блок управления микроклиматом.
• Подсоедините воздуховоды к кожуху распределителя воздуха. Поставьте кронштейн коленного буфера.

• Закрепите блок на своем месте.

• Закрепите на своем месте держатель платы реле.
• Подсоедините полосу соединения с "массой" к переднему винту.

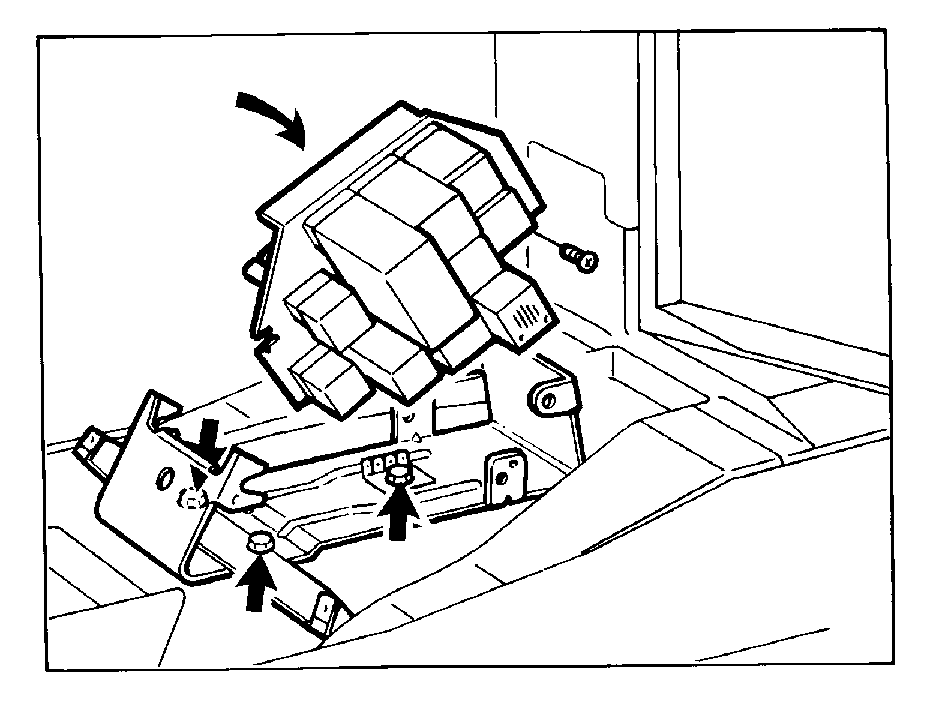

• Смонтируйте плату реле на своем месте.

В моторном отсеке:Установите:

• крышку и кронштейн над воздухозаборником блока управления микроклиматом.
• панель над теплоизоляционной перегородкой.

Примечание: Во избежание повреждения кронштейна затягивайте его винты небольшим моментом.

• Закрепите блок управления микроклиматом на теплоизоляционной перегородке.

• Поставьте резиновое уплотнение и закрывающую пластину ввода для испарителя и отопителя.

Примечание: Существует несколько вариантов соединения.

• Подсоедините шланг охлаждающей жидкости с краном отопителя к впускному штуцеру отопителя (нижний).

• Поставьте приборную панель.
