Блок цилиндров, установка компонентов (D4204T14, D4204T5)

Установите винты.🔩 Момент затяжки: 24 Н·м

Установите винты.🔩 Момент затяжки: 50 Н·м

Установите винты.🔩 Момент затяжки: 10 Н·м

Установите винт.🔩 Момент затяжки: 10 Н·мсмазка арт. 1161580

Установите винты.🔩 Момент затяжки: 24 Н·м

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

1. 🔩 Момент затяжки: 20 Н·м
2. 🔩 Момент затяжки: 18 Н·м

Установите винт.🔩 Момент затяжки: 24 Н·м

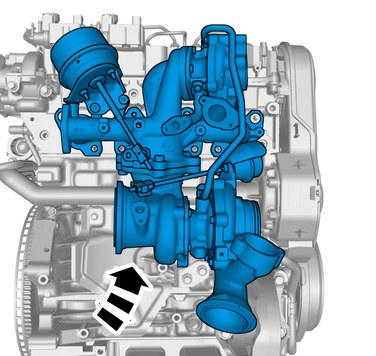

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

🔩 Момент затяжки: 25 Н·м

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

🔩 Момент затяжки: 26 Н·м

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

🔩 Момент затяжки: 48 Н·м

Установите винт.🔩 Момент затяжки: 18 Н·м

Установите винт.🔩 Момент затяжки: 10 Н·м

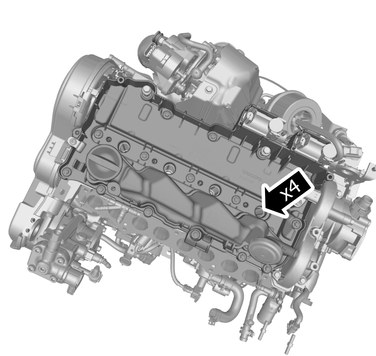

Установите винты.🔩 Момент затяжки: 10 Н·м

Установите винт.🔩 Момент затяжки: 10 Н·м

Установите винты.🔩 Момент затяжки: 10 Н·м

Установите винты.🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 45 Н·м

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Установите винты.🔩 Момент затяжки: 10 Н·м

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Установите винты.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

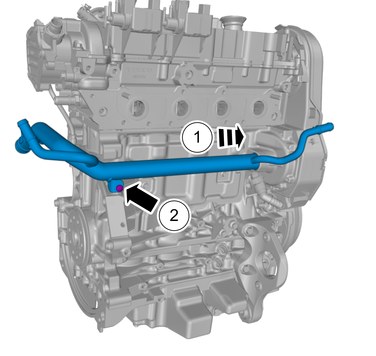

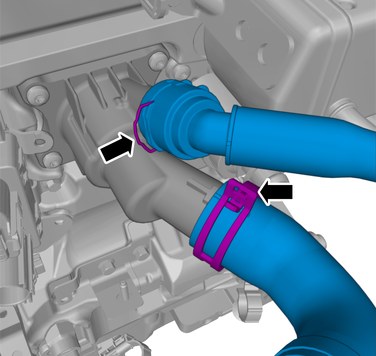

Затяните хомут шланга.

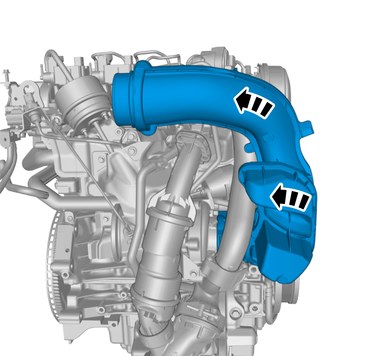

Установите шланг.

Надавите на фиксатор.При правильной установке детали вы услышите щелчок.

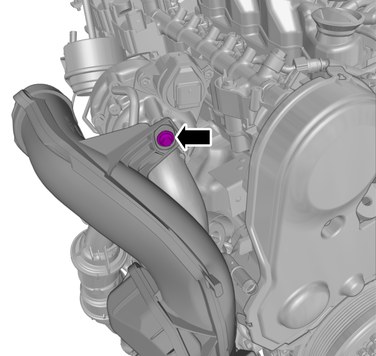

Установите винт.🔩 Момент затяжки: 10 Н·м

Примечание: Убедитесь в том, что используются новые компоненты.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

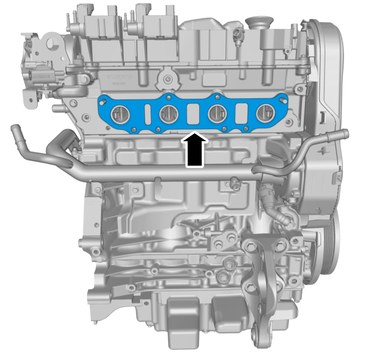

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Примечание: Всегда следуйте рекомендациям соответствующего поставщика.

🔧 Чистящий инструмент

Установите винты.🔩 Момент затяжки: 24 Н·м

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

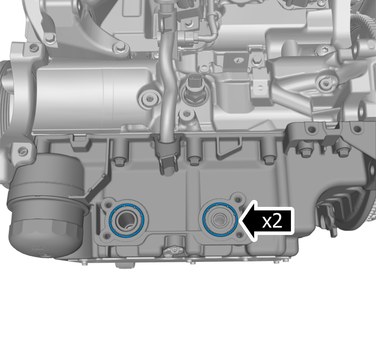

Примечание: Убедитесь в том, что используется новый компонент.

Установите винты.🔩 Момент затяжки: 19 Н·м + доворот 60°

Подсказка: При правильной установке детали вы услышите щелчок.

Примечание: На этом этапе затяните гайки соединения только рукой.

Примечание: Убедитесь в том, что используется новый компонент.

🔩 Момент затяжки: 14 Н·м + 24 Н·м

Установите винты.🔩 Момент затяжки: 24 Н·м

Установите винты.🔩 Момент затяжки: 50 Н·м

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 50 Н·м

Установите винт.🔩 Момент затяжки: 10 Н·м

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

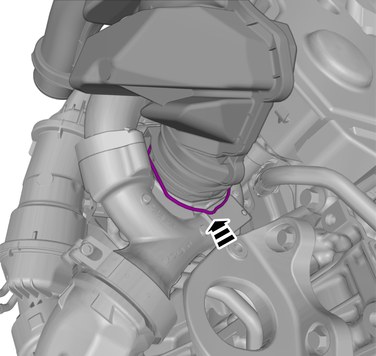

Осторожно: Убедитесь в том, что прокладка находится в правильном положении.

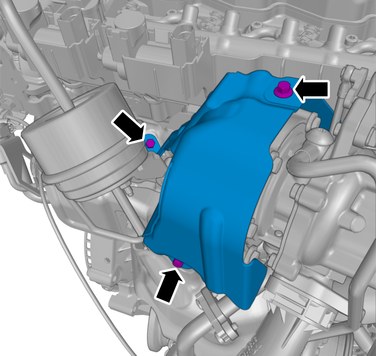

Установите винты.🔩 Момент затяжки: 17 Н·м

Установите шланг.Надавите на фиксатор.Установите винт.🔩 Момент затяжки: 10 Н·м

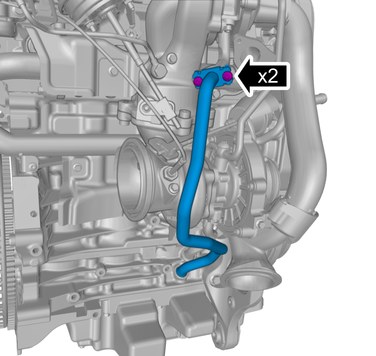

Установите винты.🔩 Момент затяжки: 10 Н·м

Установите винты.🔩 Момент затяжки: 17 Н·м

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Установите винты.🔩 Момент затяжки: 24 Н·м

Установите винт.🔩 Момент затяжки: 10 Н·м

Установите винты.🔩 Момент затяжки: 10 Н·мУстановите шланг.Затяните хомут шланга.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

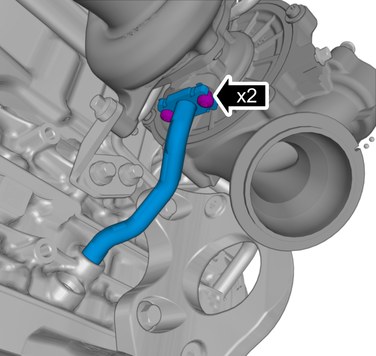

Установите винты.🔩 Момент затяжки: 10 Н·м

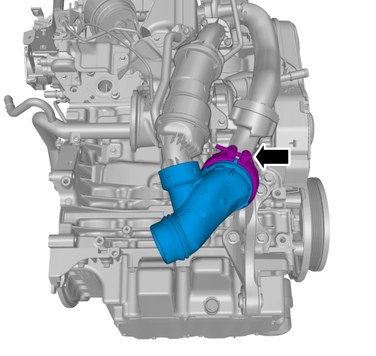

Установите шланг.Надавите на фиксатор.Затяните хомут шланга.

🔧 Шарнирная головка🔩 Момент затяжки: 9 Н·м

1. 🔩 Момент затяжки: 17 Н·м
2. 🔩 Момент затяжки: 10 Н·м

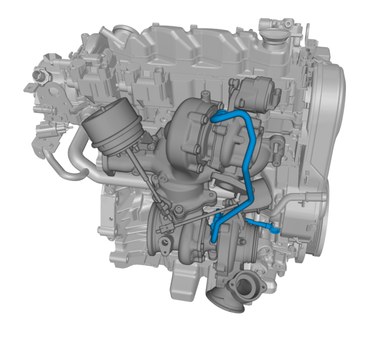

Примечание: На этом этапе затяните гайки соединения только рукой.

Примечание: Убедитесь в том, что используется новый компонент.

🔩 Момент затяжки: 5 Н·м

Затяните гайки.🔩 Момент затяжки: 14 Н·м + 24 Н·м🔧 Зацеп "воронья лапа"

Осторожно: Использование инструмента или чрезмерного усилия наносит повреждение быстрым соединениям.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Необходимо поддерживать исключительную чистоту при работе с этими компонентами.

Осторожно: Убедитесь в том, что фиксаторы быстрого соединения можно прижимать в замкнутое положение.

Подсказка: При правильной установке детали вы услышите щелчок.

Установите шланг.

Установите винты.🔩 Момент затяжки: 5 Н·м

1. 🔩 Момент затяжки: 5 Н·м
2. 🔩 Момент затяжки: 17 Н·м

Осторожно: Запомните как проведена проводка и шланги.

Установите шланг.

Осторожно: Перед установкой винтов на маховике убедитесь, что маховик полностью прижат к фланцу коленвала.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Примечание: Убедитесь, что направляющий палец коленвала направлен в отверстие позиционирования маховика или диска крепления.

🔧 T9997120,Винт M10 x 50 ммГайка М10

🔧 Специальныц винт (маховик) B4184-B6304

Установите винты.🔩 Момент затяжки: 45 Н·м + доворот 50°

Снимите специальный инструмент.

Установите винты.🔩 Момент затяжки: 45 Н·м + доворот 50°

Снимите специальный инструмент.

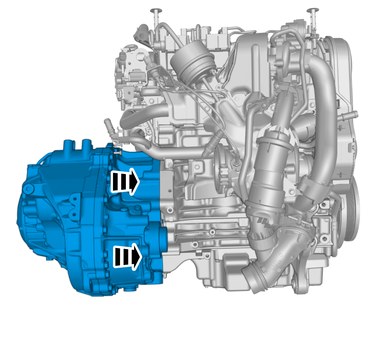

Установите винты.🔩 Момент затяжки: 50 Н·м

Установите винты.🔩 Момент затяжки: 50 Н·м

Установите винты.🔩 Момент затяжки: 50 Н·м

Установите винты.🔩 Момент затяжки: 50 Н·м

Установите там гайки.

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.
