Блок цилиндров, установка компонентов (B4204T10, B4204T9)

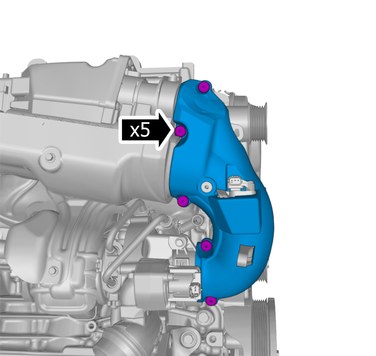

Установите винты.🔩 Момент затяжки: 50 Н·м

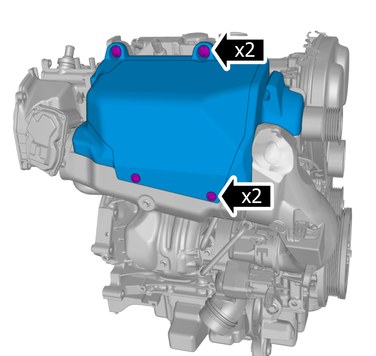

Установите винты.🔩 Момент затяжки: 24 Н·м

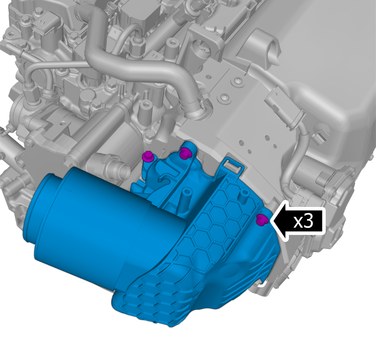

Установите винты.🔩 Момент затяжки: 24 Н·м

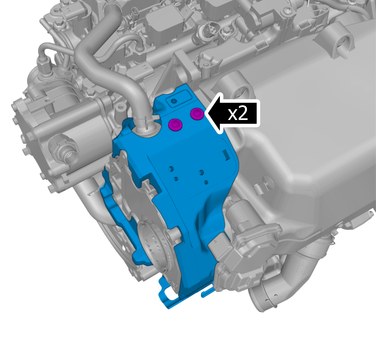

Установите винты.🔩 Момент затяжки: 24 Н·м

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Установите винты.🔩 Момент затяжки: 10 Н·м

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

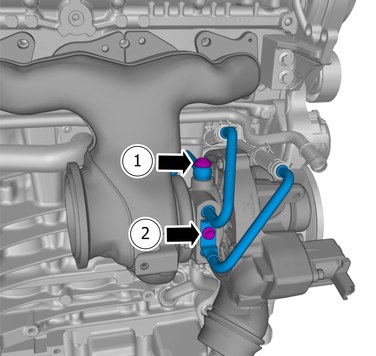

Установите винты.

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 10 Н·м

Затяните зажимы для шланга.

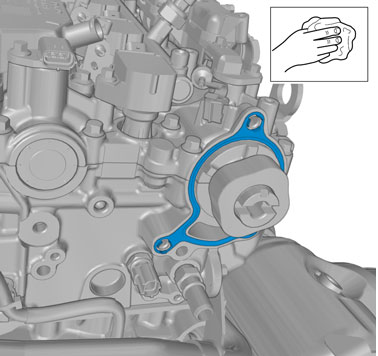

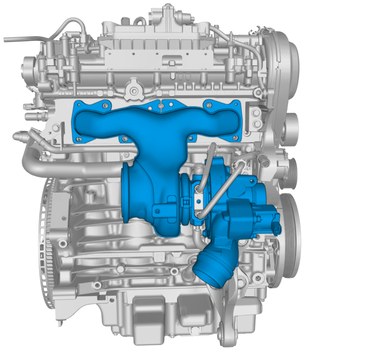

Осторожно: Убедитесь в том, что прокладка находится в правильном положении.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

1. 🔩 Момент затяжки: 20 Н·м
2. 🔩 Момент затяжки: 20 Н·м

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

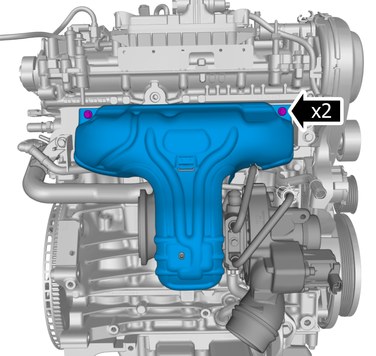

Установите винты.🔩 Момент затяжки: 10 Н·м

1. 🔩 Момент затяжки: 26 Н·м
2. 🔩 Момент затяжки: 10 Н·м

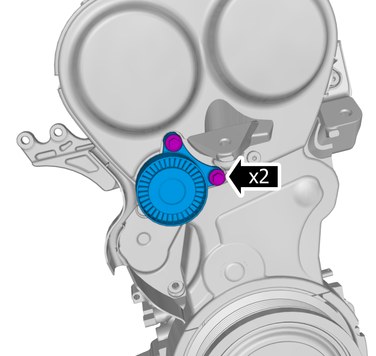

Установите винты.🔩 Момент затяжки: 10 Н·м

Осторожно: Убедитесь, что установлен новый компонент.

Примечание: На этом этапе затяните винты только рукой.

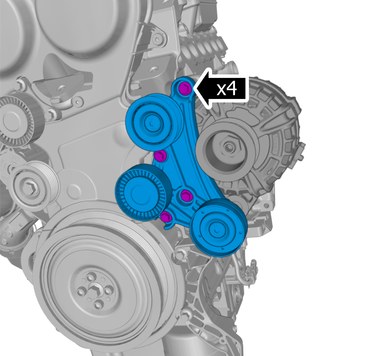

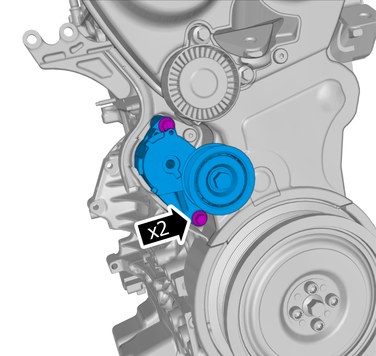

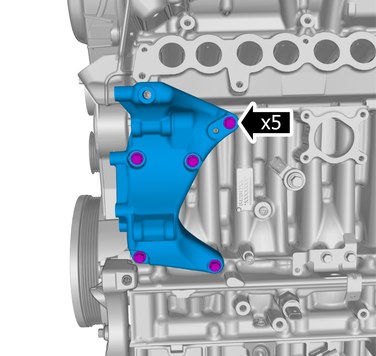

Установите винты.🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 50 Н·м

Выверните винт.

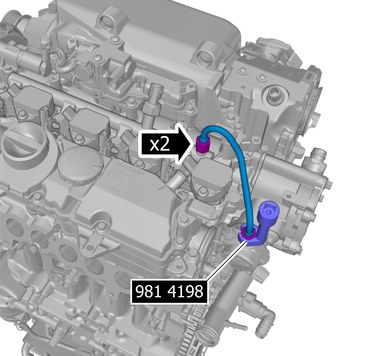

Примечание: На этом этапе затяните гайку соединения только рукой.

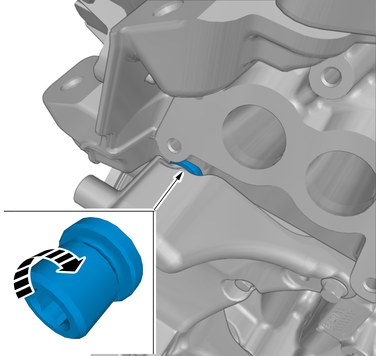

Примечание: Убедитесь, что компонент повернут до упора.

🔧 Ключ-шестигранник

Снимите специальный инструмент.Установите винт.🔩 Момент затяжки: 17 Н·м

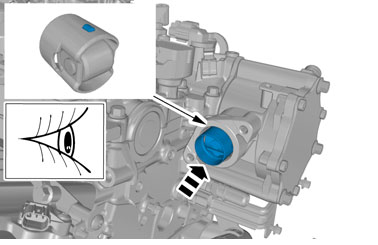

Внимание: Убедитесь, что компонент располагается в правильном положении.

При правильной установке детали вы услышите щелчок.

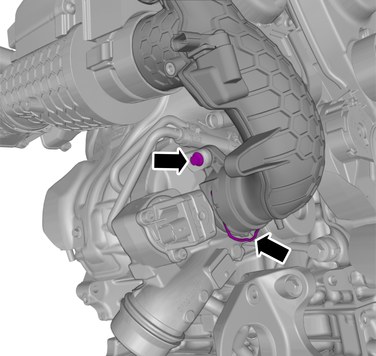

Установите винт.🔩 Момент затяжки: 10 Н·мУстановите зажим/зажимы.

Надавите на фиксатор.

Установите винт.

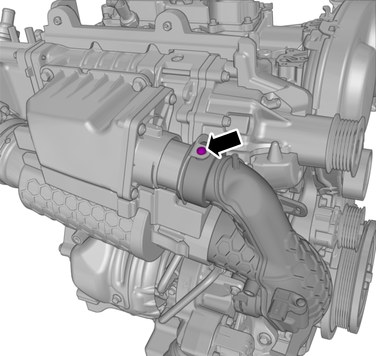

Установите винт.🔩 Момент затяжки: 10 Н·м

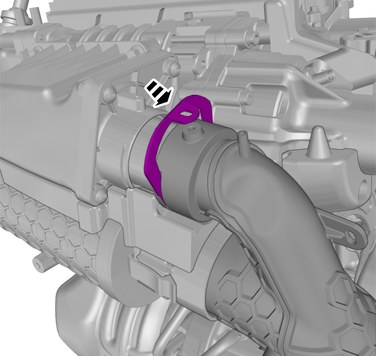

Установите зажим/зажимы.

Установите зажим/зажимы.Установите винты.🔩 Момент затяжки: 10 Н·м

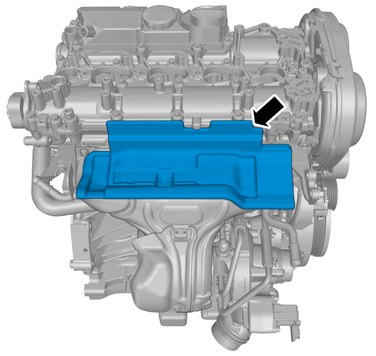

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

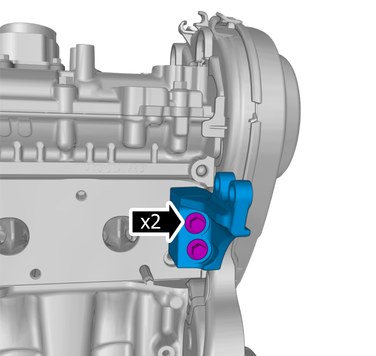

Установите винты.🔩 Момент затяжки: 10 Н·м

Установите инжекторный клапан Форсунка

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

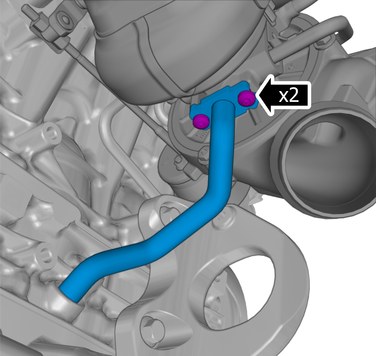

Установите винты.🔩 Момент затяжки: 20 Н·м

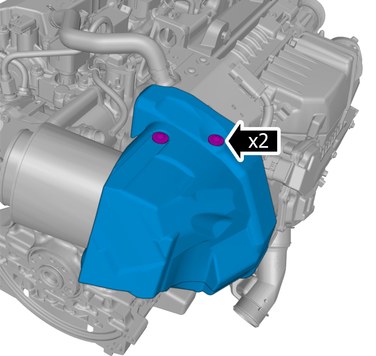

Установите винты.🔩 Момент затяжки: 10 Н·м

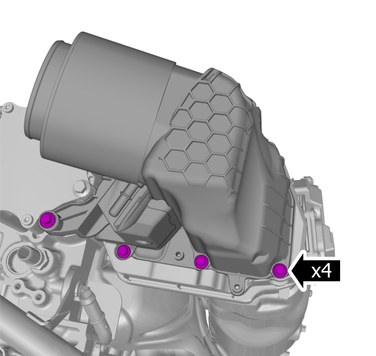

Установите винты.🔩 Момент затяжки: 10 Н·м

Установите винты.🔩 Момент затяжки: 10 Н·м

Осторожно: Используйте безворсовую ткань.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Изопропанол

Установите винты.🔩 Момент затяжки: 24 Н·м

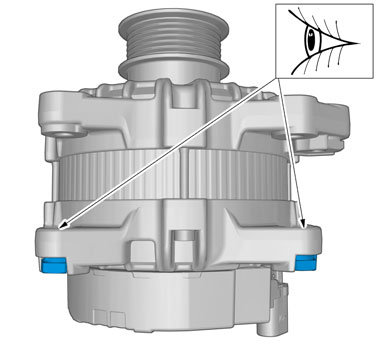

Внимание: Убедитесь, что компонент располагается в правильном положении.

Моторное масло

Установите винты.🔩 Момент затяжки: 24 Н·м

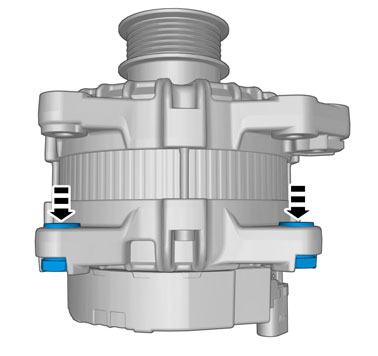

Примечание: Убедитесь в том, что используется новый компонент.

🔧 Зацеп "воронья лапа"

Затяните хомут шланга.

Установите винты.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Установите винты.🔩 Момент затяжки: 10 Н·м

Установите винты.🔩 Момент затяжки: 10 Н·м

Установите винты.

Установите винты.

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

🔩 Момент затяжки: 15 Н·м

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

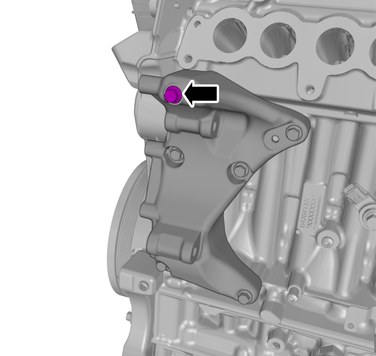

Установите винт.🔩 Момент затяжки: 20 Н·м

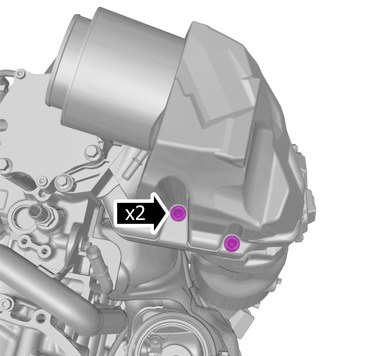

Установите винты.🔩 Момент затяжки: 24 Н·м

Примечание: Убедитесь, что компонент повернут до упора.

Установите винты.🔩 Момент затяжки: 24 Н·м

Примечание: На данном этапе затяните гайку только с усилием от руки.

Примечание: Убедитесь, что компонент повернут до упора.

Установите винт.🔩 Момент затяжки: 24 Н·м

Установите винты.🔩 Момент затяжки: 48 Н·м

Установите винты.🔩 Момент затяжки: 24 Н·м

Установите винт.🔩 Момент затяжки: 10 Н·м

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Установите винты.🔩 Момент затяжки: 17 Н·м

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Установите винты.🔩 Момент затяжки: 10 Н·м

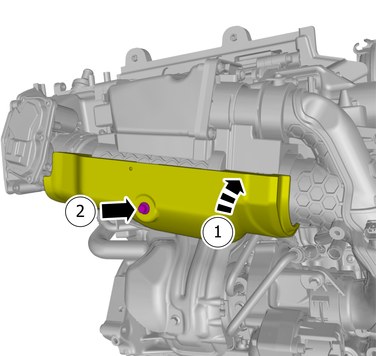

1. Надавите на фиксатор.
2. Установите винт.
3. 🔩 Момент затяжки: 10 Н·м

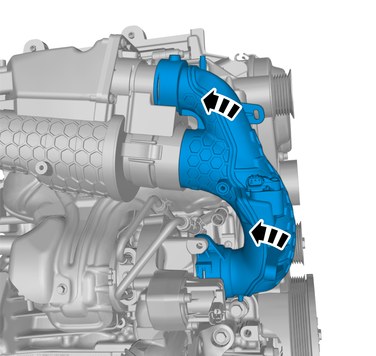

Установите шланг.Надавите на фиксатор.

Установите винты.🔩 Момент затяжки: 24 Н·м

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Установите винты.🔩 Момент затяжки: 10 Н·м

Снимите специальный инструмент.

Установите ведущий диск Ведущий диск

Установите винты.🔩 Момент затяжки: 17 Н·м

Установите винты.🔩 Момент затяжки: 50 Н·м

Установите винты.🔩 Момент затяжки: 50 Н·м

Установите винты.🔩 Момент затяжки: 50 Н·м

Установите винты.🔩 Момент затяжки: 50 Н·м

Установите винт.🔩 Момент затяжки: 10 Н·м

Установите там гайки.🔩 Момент затяжки: Преобразователь момента к поводковой пластине.

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.
