Блок цилиндров (B6284T, B6294S, B6294S2)

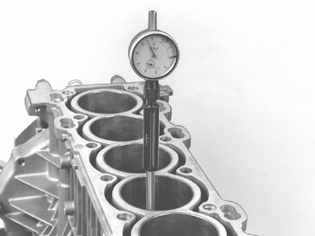

Измерение отверстия цилиндра

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Сначала очистите отверстия цилиндров и осмотрите их.Измерьте отверстия цилиндров. Используйте измеритель диаметра отверстия (50 100 мм), микрометр и стойку микрометра.Установите микрометр на максимальный допуск диаметра внутреннего канала цилиндра, используя маркировку на блоке цилиндров.Проведите калибровку измерителя диаметра отверстия в микрометре.

Проверка на наличие износа

Сделайте измерения наибольшей степени износа по всему двигателю, прямо перед верхним крайним положением.Сделайте измерения наименьшей степени износа по всей длине двигателя, на нижнем крайнем положении.

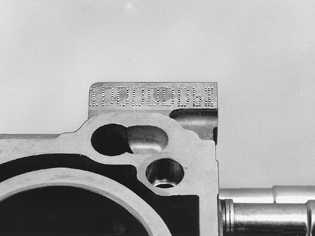

Классификационная маркировка

На каждом цилиндре выбита буква классификации (C, D или E) на задней кромке блока цилиндров.Диаметр отверстия цилиндра: см. Технические характеристики, механические.
