Блок отопителя, замена (B200F, B200FT, B200G)

• Отсоедините отрицательный провод от аккумуляторной батареи.

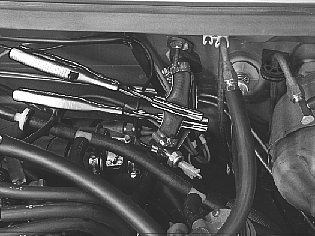

• Поставьте зажимы на шланги отопителя в моторном отсеке, как показано на иллюстрации.
• Отсоедините шланги.

Снимите:

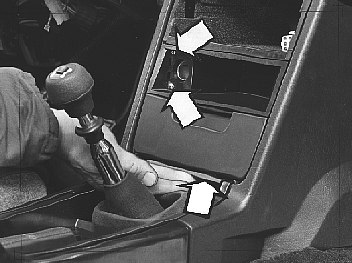

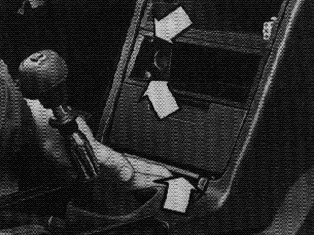

• пепельницу и держатель (отожмите фиксатор под пепельницей вверх).
• прикуриватель и вещевое отделение (2 винта под пластмассовой крышкой).

Снимите:

• рамку вокруг рычага переключения передач и рычага стояночного тормоза. Разъедините разъем.
• заднюю пепельницу вместе с панелью и подсветкой
• выверните винт под пластмассовой крышкой на дне вещевого отделения
• крышку рычага стояночного тормоза.

Снимите/отсоедините с левой стороны:

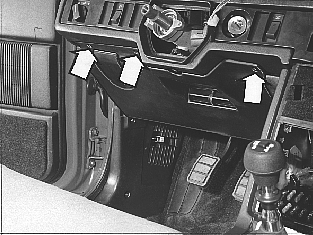

• панель под приборной панелью (3 винта).
• шланг подачи воздуха к выходному отверстию рулевой колонки.

Отогните коврик у центральной консоли и выверните:

• винт в передней части боковой панели.
• винты в задней части боковой панели.

Снимите с правой стороны:

• панель под перчаточным ящиком.
• перчаточный ящик вместе с фонарем.

Отогните коврик с правой стороны от центральной консоли и выверните:

• винт в передней части боковой панели.
• винты в задней части боковой панели.

• Снимите отсек для магнитолы.

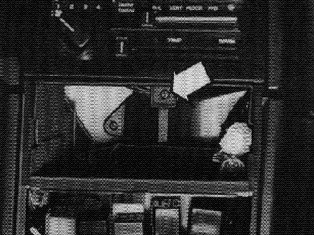

• Отожмите вперед заднюю стенку и выверните винт.

• Снимите боковые панели.
• Выверните винты в держателе отсека для магнитолы (с каждой стороны).

Снимите:

• панель управления отопителем.
• держатель отсека для магнитолы.
• панель управления.

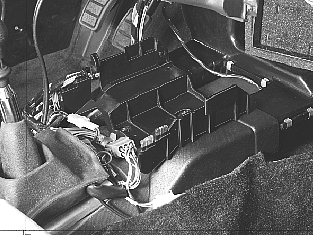

• Снимите электрический распределительный блок и держатель.

Снимите:

• центральное сопло панели.

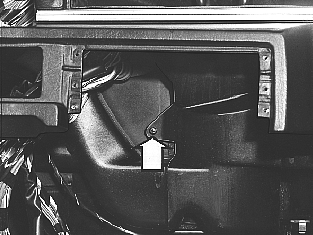

• винт крепления кожуха распределителя воздуха.

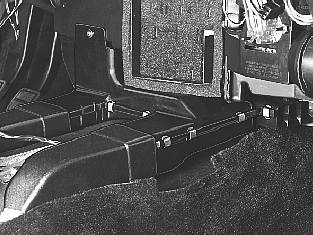

• все воздуховоды к соплам панели и к распределителю воздуха.
• винты крепления воздуховодов к заднему сиденью.
• распределитель воздуха к воздуховодам к заднему сиденью.

Отсоедините:

• вакуумные шланги к вакуумным приводам.
• шланг всасывания (только для варианта с АУМ).

• Снимите кожух распределителя воздуха.

Снимите:

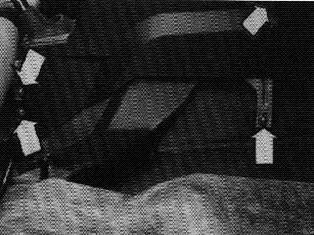

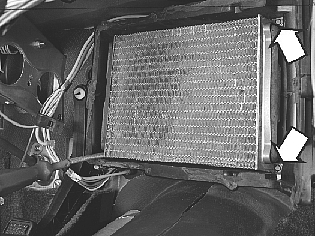

• крепления блока отопителя

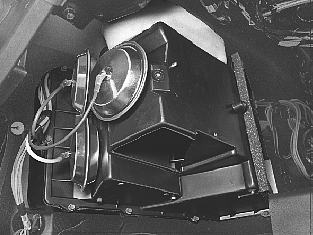

• отопитель (четыре винта).

• Поставьте новый отопитель.

Установите:

• кожух распределителя воздуха.

• шланг всасывания (только для варианта с системой АУМ).

• Убедитесь, что стык между каналом удаления запотевания и блоком управления микроклиматом уплотнен пенорезиновым буфером.

Подсоедините вакуумные шланги

Система КБ:

• Красный к верхней заслонке панели.Светло-коричневый к нижней заслонке панели.
• Светло-коричневый к нижней заслонке сопла панели.
• Желтый и синий к заслонке подачи воздуха к полу/на стекла. Желтый к дальней от края.

Система АУМ:

• Красный к верхней заслонке сопла панели.
• Синий к заслонке удаления запотевания.
• Светло-коричневый к заслонке нижнего сопла панели.

Подсоедините/поставьте:

• распределитель воздуха к воздуховодам к задней части пола.
• затяните винты крепления воздуховодов к задней части пола.

Подсоедините/поставьте:

• воздуховоды к соплам панели.
• кожух смесителя воздуха.
• центральное сопло панели.

• Смонтируйте воздуховоды.

Установите:

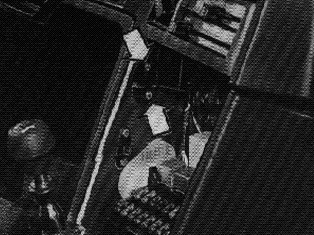

• держатель электрического распределительного блока (см. иллюстрацию).
• электрический распределительный блок.
• панель управления отопителем.
• держатель отсека для магнитолы.
• боковые панели центральной консоли.

Установите:

• перчаточный ящик (подсоедините освещение).
• панель под перчаточным ящиком.

• Поставьте панель под левой частью приборной панели.
• Подсоедините воздушный шланг.

Установите:

• крышку рычага стояночного тормоза.
• держатель пепельницы (подсоедините освещение).
• пепельницу.
• рамку вокруг рычага переключения передач и рычага стояночного тормоза. Соедините разъем.

Установите:

• отсек для магнитолы и крышку.
• вещевое отделение с крышкой и прикуриватель.
• пепельницу и держатель.

• Подсоедините шланги отопителя.

• Снимите зажимы с шлангов.

• При необходимости долейте охлаждающей жидкости.

• Подсоедините отрицательный провод к аккумуляторной батарее.
