Блок отопителя, замена (1991, 1992)

Отсоедините:

• отрицательный провод аккумуляторной батареи.

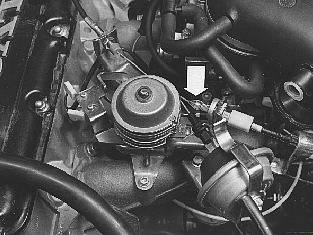

• трос дроссельной заслонки от шкива.

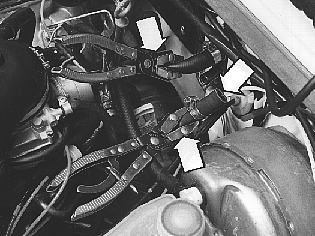

Поставьте два зажима для шлангов:

• первый на впускной шланг крана отопителя.
• второй на впускной шланг отопителя.

• Отсоедините шланг крана отопителя.

Снимите/отсоедините:

• панель под левой частью приборной панели.
• шланг воздухозаборника панели.

• Установите ручку распределения воздуха на панели в положение "воздух к полу".
• Положите на пол под краном отопителя ветошь.

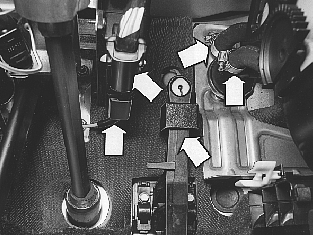

Снимите/отсоедините:

• педаль акселератора.
• держатель и модуль управления зажиганием.
• разъем системы поддержания заданной скорости (если установлена).
• шланг крана отопителя.
• ввод.

Снимите:

• оба шланга отопителя.
• монтажную скобу троса управления краном отопителя.

• Снимите кран отопителя.

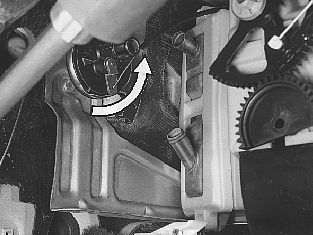

• Поверните вправо и снимите кран. Отсоедините трос управления краном отопителя.

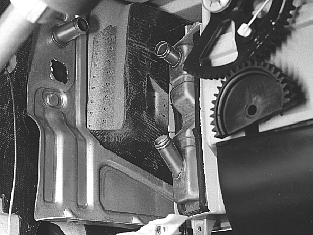

• Снимите крышку отопителя.
• (два винта).

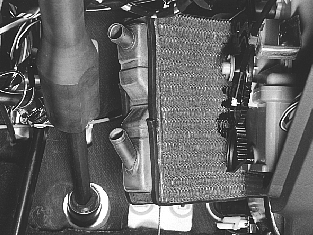

• Снимите блок отопителя.

Установите:

• блок отопителя, соблюдая осторожность во избежание повреждения корпуса отопителя
• крышку отопителя

Подсоедините/поставьте:

• трос крана отопителя

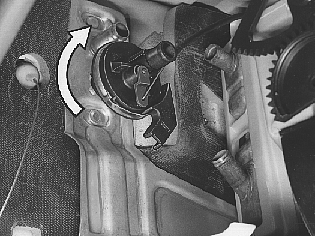

• кран отопителя (поверните влево).

Отрегулируйте трос и поставьте монтажную скобу.

Установите/подсоедините:

• держатель и модуль управления зажиганием.
• разъем системы поддержания заданной скорости
• педаль акселератора.

Поставьте шланги между:

• отопителем и краном отопителя.
• отопителем и вводом.

Примечание: Необходимо особенно тщательно проверить надежность закрепления шланга крана отопителя. Шланг должен быть прижат к внутреннему фланцу.

• Поставьте хомут шланга. Полностью выверните винт и раздвиньте хомут. Наденьте хомут на шланг и заверните винт. Убедитесь, что хомут расположился точно как показано на рисунке слева.

Примечание: Хомут не должен располагаться, как указано на этих рисунках.

• Надежно затяните хомут.
• Затяните винт хомута моментом 4 Н·м. Используйте инструмент для хомутов шлангов на 7 мм, номер детали 9987317-6.🔧 HYLSSKRUVMEJSEL 7 MM (BÖJBAR)

Подсоедините/поставьте:

• шланг к воздушному соплу панели.
• панель под приборной панелью.

• Подсоедините шланг крана отопителя.
• Снимите зажимы с шлангов.

• Подсоедините трос дроссельной заслонки к шкиву.

• Проверьте функционирование и уровень охлаждающей жидкости в двигателе.
• Долейте при необходимости.
