Блок охлаждения и холодильная камера, замена

Подготовительные работы

Снимите подушку заднего сиденья. См.Подушка.

Отгибание подушки спинки заднего сиденья

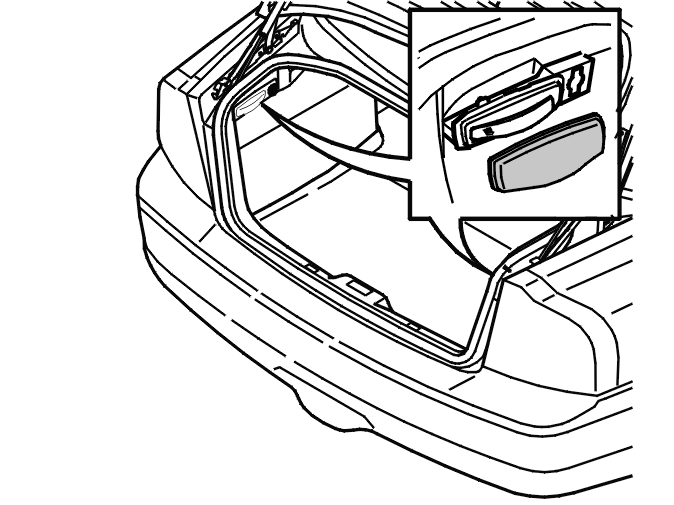

Отведите вниз левую и правую боковые панели в багажном отсеке.Снимите защитные крышки с фиксаторов подушек спинки сиденья. Не повредите склеенную поверхность.Потяните за ручку и наклоните подушку спинки заднего сиденья вперед.

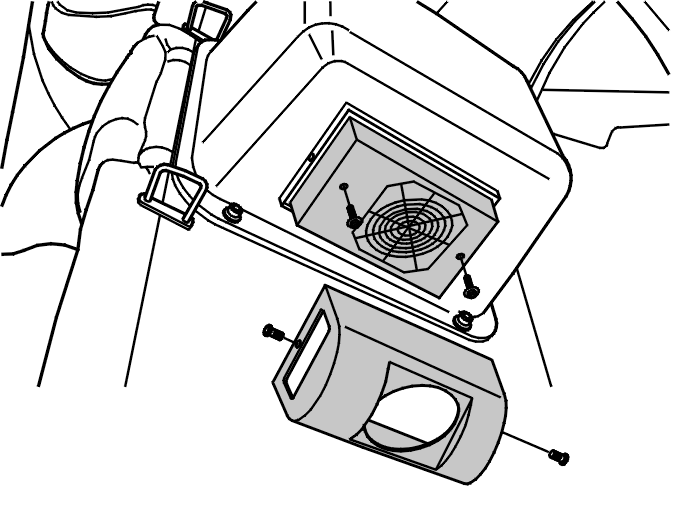

Снятие блока охлаждения

Снимите:

• 2 винта крепления защитной крышки и защитную крышку
• 2 винта крепления блока охлаждения и блок охлаждения.

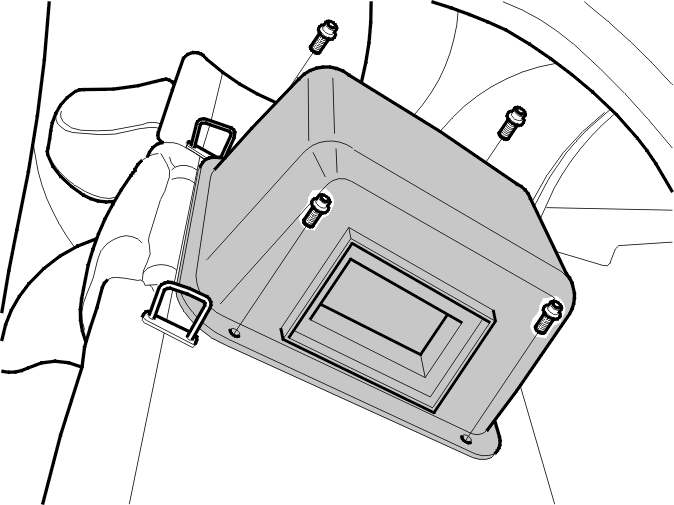

Снятие холодильной камеры

Выверните 4 винта крепления камеры и снимите саму камеру.

Установка холодильной камеры

Установите камеру и 4 винта крепления. Затяните.

Установка блока охлаждения

Установите:

• блок охлаждения и 2 винта крепления. Затяните
• защитную крышку и 2 винта крепления. Затяните.

Примечание: Убедитесь, что жгут проводов блока охлаждения находится в правильном вырезе в защитной крышке.

Завершение

Отведите подушку спинки заднего сиденья назад.Установите защитные крышки на фиксаторы подушек спинки сиденья.Отведите вверх левую и правую боковые панели в багажном отсеке.

Проложите жгут проводов от багажного отсека под подушкой спинки заднего сиденья. Подсоедините разъем к жгуту проводов блока охлаждения.Установите подушку заднего сиденья. См.Подушка.
