Биксеноновые фонари, замена (2002, 2003)

Меры предосторожности

Перед заменой фонарей всегда отключайте электропитание на фонари.Во время выполнения работ не касайтесь рычага дальнего и ближнего света, так как имеется высокое напряжение и опасность взрыва. Выньте ключи и заприте автомобиль.Дайте фонарю остыть. При замене фонаря используйте защитные очки и перчатки.Стеклянный корпус биксенонового фонаря заполнен различными газами и металлическими парами, которые находятся под давлением. Никогда не прикасайтесь к стеклянному корпусу фонаря. Прикасайтесь только к патрону фонаря. Удалите отпечатки пальцев со стекла при помощи тряпки и спирта.Фонарь должен использоваться только в закрытых фарах. С замененным биксеноновым фонарем следует обращаться как с опасными отходами, и его следует отослать на переработку для вторичного использования.

Снятие балласта

• На правой стороне снимите трубу заливной горловины жидкости омывателя ветрового стекла для облегчения доступа
• Выверните винты трубы заливной горловины бачка омывателя ветрового стекла
• Вытяните трубу из бачка и снимите шланг
• Положите бумагу на отверстие

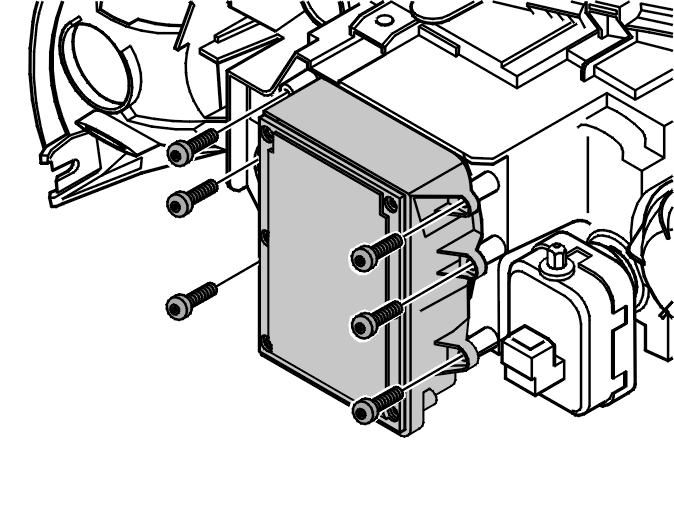

• Ослабьте шесть винтов. Используйте Torx 20 с отверстиями.

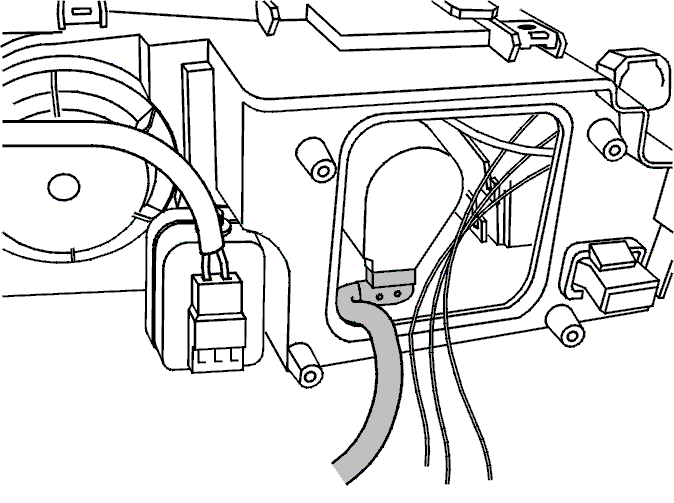

Отогните кабель от балласта.Отсоедините разъем от биксенонового фонаря.

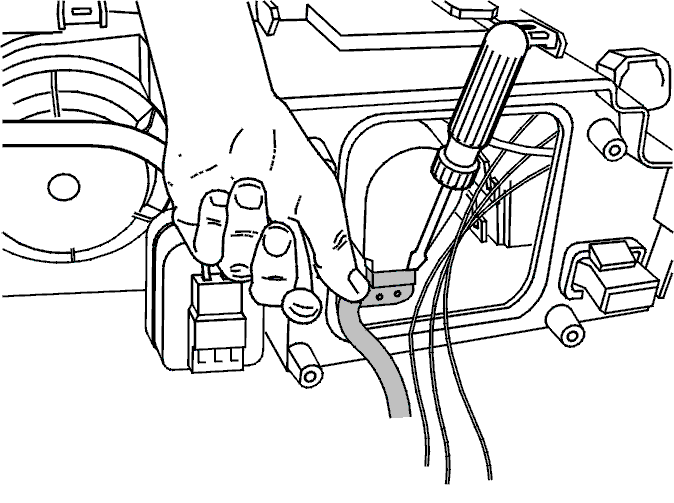

Используйте отвертку и осторожно вдавите наружную кромку наружной секции разъема. Одновременно придавите другую сторону разъема вниз.Отодвиньте балласт в сторону.

Снятие фонаря

Осторожно: При выполнении остальных работ используйте защитные очки и перчатки. Обращайтесь с фонарем очень осторожно. В фонаре имеется находящийся под давлением газ, и он может взорваться.

• Снимите пружинный зажим над держателем лампы
• Поверните держатель лампы против часовой стрелки

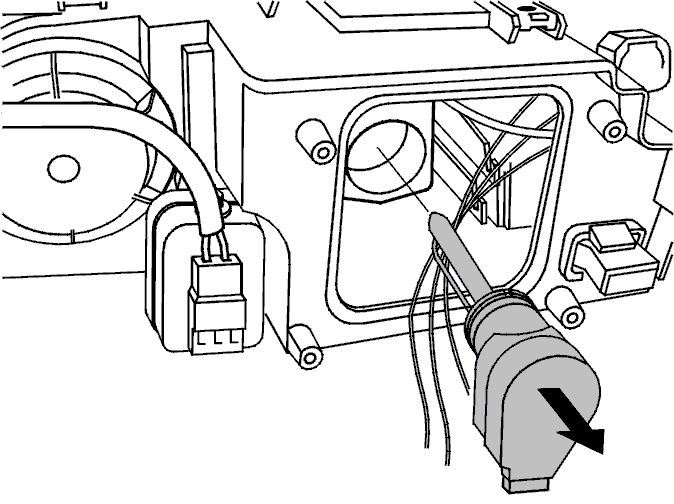

• Осторожно вытяните лампу и держатель прямо из корпуса фонаря
• Снимите лампу, нажав и повернув ее
• Поместите старую лампу в картонную коробку и отправьте ее на переработку для вторичного использования.

Установка фонаря

Осторожно: Обращайтесь с фонарем очень осторожно. В фонаре имеется находящийся под давлением газ, и он может взорваться.

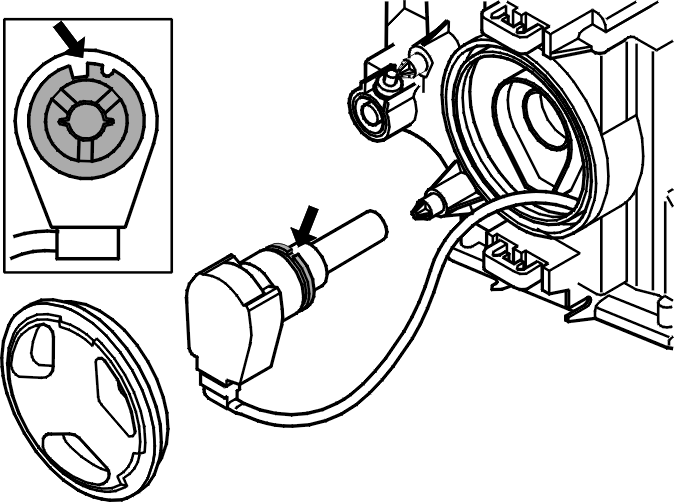

• Установите лампу в держатель, нажав и повернув ее.

Примечание: Расположите, как показано на иллюстрации.
- Установите лампу и держатель в корпусе фонаря. Разъем должен быть направлен вниз
- Поверните по часовой стрелке до положения блокировки
- Заблокируйте лампу при помощи пружинного зажима
- Установите на место разъем фонаря.

Установка балласта

• Загните кабель в балласт
• Осторожно затяните винты
• Установите трубу заливной горловины и шланг бачка омывателя.

Затяните винт.Функциональная проверка: Включите фару. Подождите несколько секунд, а затем проверьте дальний и ближний свет.
