Биение осевого подшипника, коленчатый вал, измерение (B5204T5, B6294T, B6324S)

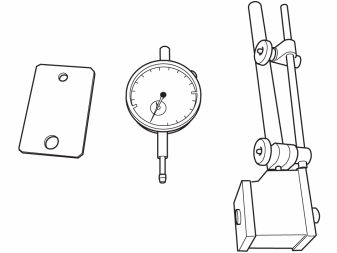

На рисунке показан необходимый инструмент:

• крепежная пластина 999 5971
• измерительный индикатор 981 3134
• штатив для измерения 999 9696.

Подготовительные работы

Примечание: Этап 2-4 относится к S40 (-04)/V40/S60/C70 (-05)/V70 (00-)/V70XC (01-)/ XC70/S80/XC90.

Снимите правое переднее колесо.Пригните в сторону подкрыльник и пригните его опять вверх.Открутите винт зажима на топливном трубопроводе. Переместите зажим вверх.

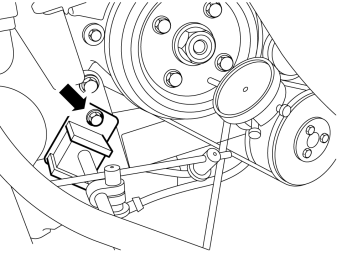

Установите крепежную пластину 999 5971 при помощи винта M7x20, 1 шт. Затяните с усилием в 17 Нм.На 4-х цилиндровых двигателях отсутствует винт и зажим, но имеется отверстие для винта. Пользуйтесь винтом М7х20, 1 шт.

Установите штатив для измерения 999 9696 на крепежную пластину 999 5971.Установите измерительный индикатор 981 3134 на измерительном штативе.Измерьте гайку коленчатого вала или внутреннее кольцо амортизатора раскачивания.

Примечание: Наружное кольцо амортизатора раскачивания оснащено резиновой подвеской и не должно использоваться как поверхность для сравнения.

Производите измерение согласно этапу 6-7.

Подготовительные работы

Примечание: Относится только к S40 (04-)/V50/C70 (06-).

Поверните руль до конца вправо.

Снимите:

• правое переднее колесо
• защитный колпак под двигателем
• пластмассовый винт подкрыльника и привяжите подкрыльник
• внутренний винт консоли трубы сервоусилителя.

Установите:

• крепежную пластину 999 5971 имеющимся винтом
• измерительный индикатор 981 3134 на штативе для измерения.

Измерьте гайку коленчатого вала или внутреннее кольцо амортизатора раскачивания.

Примечание: Наружное кольцо амортизатора раскачивания оснащено резиновой подвеской и не должно использоваться как поверхность для сравнения.

Производите измерение согласно этапу 6-7.

Измерение

Пригните коленчатый вал наружу монтировкой или монтажной лопаткой 999 5462.Сбросьте показания индикатора на ноль.

Прижмите коленчатый вал внутрь. Прижмите сильно руками.Если коленчатый вал не перемещается в сторону коробки передач, нагрейте двигатель и пользуйтесь монтировкой, вставив её между амортизатором раскачивания и балкой. Пользуйтесь защитными блоками.Прочитайте значение на индикаторе. Максимальный допустимый зазор 0,25 мм.Повторите действие несколько раз.

Завершение работы

Примечание: Относится к S40 (-04)/V40/S60/C70 (-05)/V70 (00-)/V70XC (01-)/XC70/S80/XC90.

Снимите измерительное приспособление.

Установите:

• зажим с винтом. Затяните с усилием в 17 Нм
• подкрыльник
• правое переднее колесо. Затяните с усилием в 140 Нм.

Завершение работы

Примечание: Относится к S40 (04-)/V50/C70 (06-).

Снимите измерительное приспособление.

Установите:

• винт к кронштейну. Затяните с усилием в 50 Нм
• подкрыльник
• защитный колпак под двигателем
• правое переднее колесо. Затяните с усилием в 90 Нм.
