Безручное управление, микрофон, лебединая шейка

• Снимите левую боковую панель туннельной консоли, освободив сначала передний край, а затем двигайтесь назад, чтобы отсоединились все зажимы.

• Сдвиньте сиденье водителя от заднего края полностью вперед и затем полностью вверх.
• Поверните ключ зажигания в положение 0.
• Отсоедините отрицательную клемму аккумулятора.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Поверните ключ зажигания в положение II.
• Установить рычаг переключения передач в крайнее заднее положение.
• Используя инструмент для демонтажа уплотнителей, поддеть заднюю кромку панели рычага переключения передач.

• Утопить внутрь фиксаторы и снять панель.

• Выверните два винта.
• Снимите блок радиоприемника/климатической установки с центральной консоли. Потяните за нижний край до освобождения из крепежа у верхнего края.

Примечание: Не повредите снятые компоненты и окружающие панели.
- Отсоедините контактные разъемы.

• Найдите два стопора подголовника на задней стороне сиденья водителя. Вдавите запорные крюки и одновременно потяните подголовник вверх.

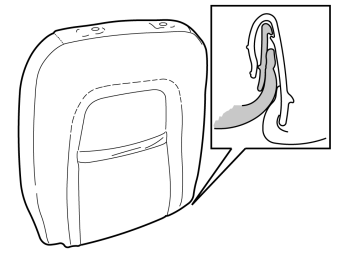

• Найдите крепежную планку (состоит из двух разных профилей, прицепленных друг к другу) в нижней части обивки.

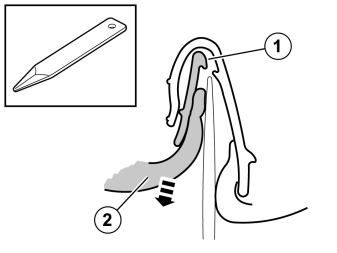

• Возьмите гладилку и разъедините планки, чтобы крюк (1) отсоединился.
• Вытащите заднюю часть обивки с планкой (2).

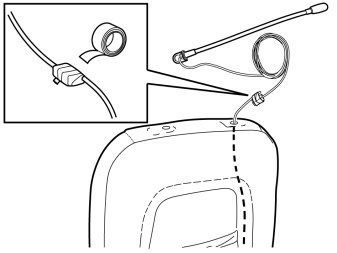

• Введите струну для шторы или аналогичный инструмент сверху вниз на задней стороне спинки кресла, между обивкой и набивкой.

• Прикрепите лентой контактный разъем от провода микрофона на конец струны.
• Протяните провод.
• Отсоедините провод от струны.

• Расположите крепление микрофона над отверстием спинки.
• Направьте ножку микрофона под углом 45º вперед. Нажмите подголовник вниз, чтобы он зафиксировался.
• Проверьте, чтобы подголовник был надежно установлен, потянув его вверх.

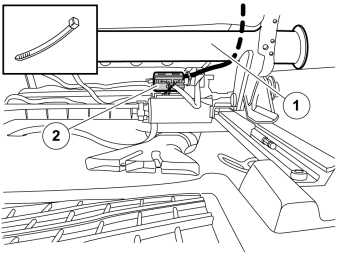

• Протяните провод перед трубкой (1).
• Прикрепите провод ленточным зажимом у имеющегося большого контактного разъема (2).
• Установите на место обивку спинки.

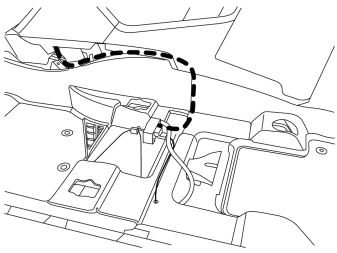

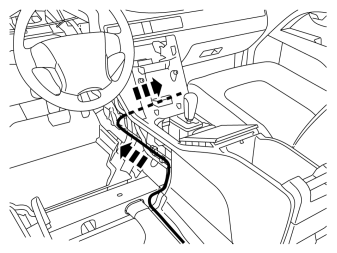

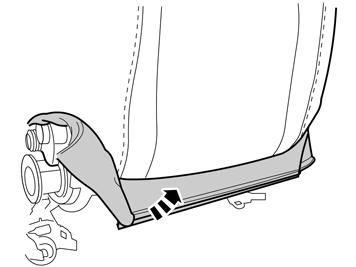

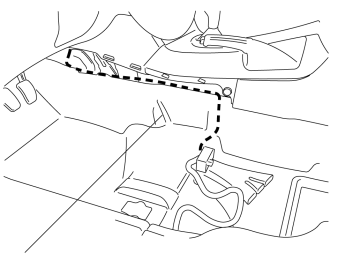

• Уложите провод в ковровый стык. Протяните провод вперед вверх в центральную консоль.

Примечание: Проводу важно иметь правильную длину, чтобы сиденье могло двигаться свободно вперед и назад.

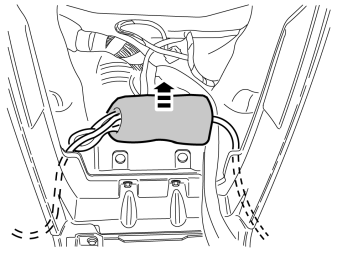

• Найдите ленту из пеноматериала с соединениями для системы Bluetooth в основании проема центральной консоли. Откройте ленту из пеноматериала.

• Освободите имеющееся соединение для микрофона.
• Подсоедините новый провод микрофона и установите на место ленту из пеноматериала.

Примечание: Закрепите также избыток длины провода микрофона лентой из пеноматериала.

• Подсоедините контактные разъемы для блока радиоприемника/климатической установки.
• Установите на место блок радиоприемника/климатической установки. Для этого сначала прицепите верхний край. Затем надавите вверх и наклоните внутрь нижнюю часть. Проверьте, чтобы при этом провод панели управления Bluetooth оказался установлен правильно.
• Если не удается установить нижний край блока радиоприемника/климатической установки, то убедитесь, что ни один из проводов не зажат.
• Установите винты на место.
• Вновь установите боковую панель.
• Поверните ключ зажигания в положение II.
• Присоедините на место отрицательный провод аккумуляторной батареи

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Поверните зажим (1) на четверть оборота против часовой стрелки.
• Потяните панель наружу за задний край (2).
• Затем потяните панель назад, пока не отпустят крюки (3).Снимите панель.
• Проделайте то же самое с другой стороны.

• Снимите винты и звуковой щит.

Относится к S60 и V70

• Откройте перчаточный ящик.
• Поднимите два крючка из выступов.

Относится к S60 и V70

• Отцепите амортизацию.

Относится к S60 и V70

Снимите:

• восемь винтов
• контактный разъем освещения перчаточного ящика
• контактный разъем освещения пространства для ног
• отделение для перчаток.

Касается S80 (-06)

• Откройте перчаточный ящик.
• Поднимите два крючка из выступов.
• Освободите газовый амортизатор, потянув его прямо наружу.

Касается S80 (-06)

Снимите:

• десять винтов
• контактный разъем освещения перчаточного ящика
• отделение для перчаток.

• Найдите два стопора подголовника на задней стороне сиденья водителя. Вдавите запорные крюки и одновременно потяните подголовник вверх.

• Найдите крепежную планку (состоит из двух разных профилей, прицепленных друг к другу) в нижней части обивки.

• Возьмите гладилку и разъедините планки, чтобы крюк (1) отсоединился.
• Вытащите заднюю часть обивки с планкой (2).

• Введите струну для шторы или аналогичный инструмент сверху вниз на задней стороне спинки кресла, между обивкой и набивкой.

• Прикрепите лентой контактный разъем от провода микрофона на конец струны.
• Протяните провод.
• Отсоедините провод от струны.

• Расположите крепление микрофона над отверстием спинки.
• Направьте ножку микрофона под углом 45º вперед. Нажмите подголовник вниз, чтобы он зафиксировался.
• Проверьте, чтобы подголовник был надежно установлен, потянув его вверх.

• Протяните провод перед трубкой (1).
• Прикрепите провод ленточным зажимом у имеющегося большого контактного разъема (2).
• Установите на место обивку спинки.

• Уложите провод в ковровый стык. Протяните провод вперед через центральную консоль.

Примечание: Проводу важно иметь правильную длину, чтобы сиденье могло двигаться свободно вперед и назад.

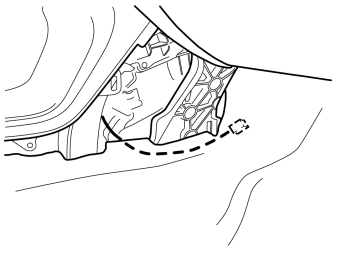

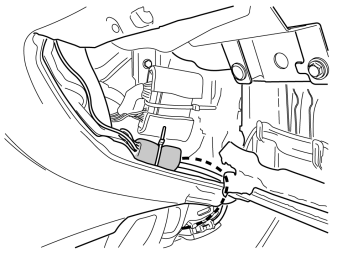

• Протяните провод с левой стороны проема отделения для перчаток.

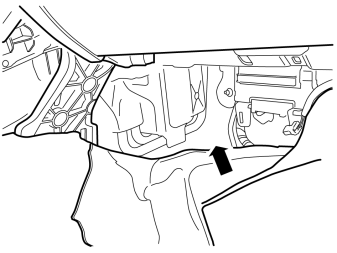

• Найдите ленту из пеноматериала с соединениями для системы Bluetooth. Отрежьте ленточный зажим и откройте ленту.

• Освободите имеющееся соединение для микрофона.
• Подсоедините новый провод микрофона. Установите ленту из пеноматериала на место и закрепите новым ленточным зажимом.

Примечание: Закрепите также избыток длины провода микрофона лентой из пеноматериала.

Установите на место:

• панель рычага переключения передач
• отделение для перчаток
• звуковой щит
• боковые панели туннельной консоли.

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Отогните напольный коврик с обеих сторон туннельной консоли.

• Найдите два стопора подголовника на задней стороне сиденья водителя. Вдавите запорные крюки и одновременно потяните подголовник вверх.

• Найдите крепежную планку (состоит из двух разных профилей, прицепленных друг к другу) в нижней части обивки.

• Возьмите гладилку и разъедините планки, чтобы крюк (1) отсоединился.
• Вытащите заднюю часть обивки с планкой (2).

• Введите струну для шторы или аналогичный инструмент сверху вниз на задней стороне спинки кресла, между обивкой и набивкой.

• Прикрепите лентой контактный разъем от провода микрофона на конец струны.
• Протяните провод.
• Отсоедините провод от струны.

• Расположите крепление микрофона над отверстием спинки.
• Направьте ножку микрофона под углом 45º вперед. Нажмите подголовник вниз, чтобы он зафиксировался.
• Проверьте, чтобы подголовник был надежно установлен, потянув его вверх.

• Протяните провод перед трубкой (1).
• Прикрепите провод ленточным зажимом у имеющегося большого контактного разъема (2).
• Установите на место обивку спинки.

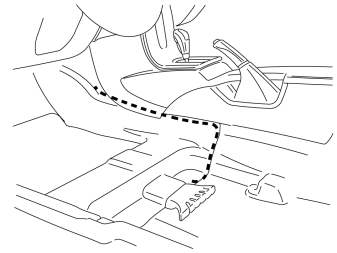

• Уложите провод в ковровый стык. Протяните провод вперед через туннельную консоль.

Примечание: Проводу важно иметь правильную длину, чтобы сиденье могло двигаться свободно вперед и назад.

• Вытяните провод из туннельной консоли. Найдите ленту из пеноматериала с соединениями для системы Bluetooth, расположенную за туннельной консолью. Откройте ленту.

• Освободите имеющееся соединение для микрофона.
• Подсоедините новый провод микрофона. Установите на место ленту из пеноматериала.

Примечание: Закрепите также избыток длины провода микрофона лентой из пеноматериала.
- Отогните на место напольный коврик с обеих сторон туннельной консоли.

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Снимите боковую панель туннельной консоли, осторожно вынув ее, сначала за задний край. Она крепится шестью зажимами с внутренней стороны. Также выполняется и на другой стороне.

• Снимите винты и звуковой щит под отделением для перчаток. Отсоедините контактный разъем освещения

• Найдите два стопора подголовника на задней стороне сиденья водителя. Вдавите запорные крюки и одновременно потяните подголовник вверх.

• Найдите крепежную планку (состоит из двух разных профилей, прицепленных друг к другу) в нижней части обивки.

• Возьмите гладилку и разъедините планки, чтобы крюк (1) отсоединился.
• Вытащите заднюю часть обивки с планкой (2).

• Введите струну для шторы или аналогичный инструмент сверху вниз на задней стороне спинки кресла, между обивкой и набивкой.

• Прикрепите лентой контактный разъем от провода микрофона на конец струны.
• Протяните провод.
• Отсоедините провод от струны.

• Расположите крепление микрофона над отверстием спинки.
• Направьте ножку микрофона под углом 45º вперед. Нажмите подголовник вниз, чтобы он зафиксировался.
• Проверьте, чтобы подголовник был надежно установлен, потянув его вверх.

• Протяните провод перед трубкой (1).
• Прикрепите провод ленточным зажимом у имеющегося большого контактного разъема (2).
• Установите на место обивку спинки.

• Уложите провод в ковровый стык. Протяните провод вперед через центральную консоль. Уложите провод под напольным ковриком.

Примечание: Проводу важно иметь правильную длину, чтобы сиденье могло двигаться свободно вперед и назад.

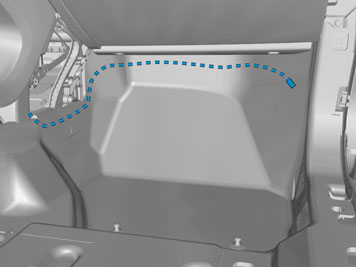

• Протяните провод от центральной консоли вперед. Уложите провод под напольным ковриком.

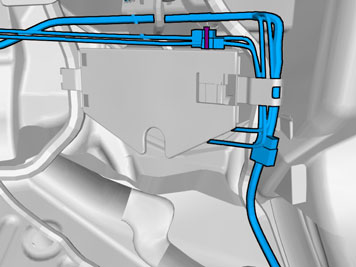

• Отогните напольный коврик. Найдите ленту из пеноматериала с соединениями для системы Bluetooth.

• Освободите имеющееся соединение для микрофона.
• Подсоедините новый провод микрофона. Установите на место ленту из пеноматериала.

Примечание: Закрепите также избыток длины провода микрофона лентой из пеноматериала.
- Уложите на место жгуты проводки и отогните на место напольный коврик.
- Установите на место боковые панели и звуковой щит.

• Отогните в сторону напольный коврик.

• Введите струну для шторы или аналогичный инструмент сверху вниз на задней стороне спинки кресла, между обивкой и набивкой.

• Прикрепите лентой контактный разъем от провода микрофона на конец струны.
• Протяните провод.
• Отсоедините провод от струны.

• Расположите крепление микрофона над отверстием спинки.
• Направьте ножку микрофона под углом 45º вперед. Нажмите подголовник вниз, чтобы он зафиксировался.
• Проверьте, чтобы подголовник был надежно установлен, потянув его вверх.

• Протяните провод перед трубкой (1).
• Прикрепите провод ленточным зажимом у имеющегося большого контактного разъема (2).
• Установите на место обивку спинки.

Установите на место снятые детали в обратном порядке.
