Безручное управление, Bluetooth (2011, 2012)

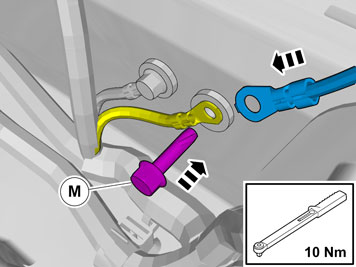

• Момент затяжки для винтов: 40 Нм.

• Момент затяжки для винтов: 40 Нм.

Осторожно: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

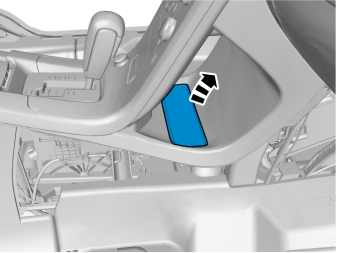

• Снимите панель.

• Отогните коврик.

• Отцепите зажим жгута проводки.
• Отсоедините контактный разъем.

• Освободите панель.

Касается автомобиля с системой Four-C

• Снимите панель.

• Отсоедините контактный разъем.

Иллюстрация A

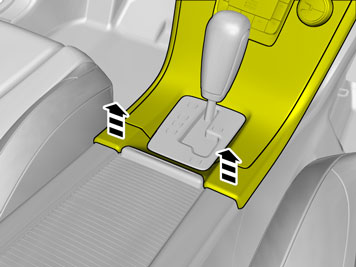

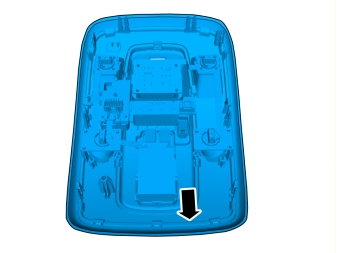

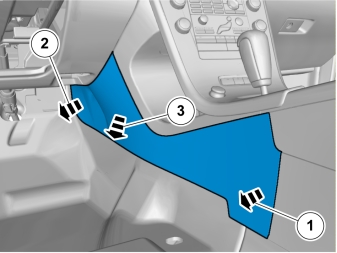

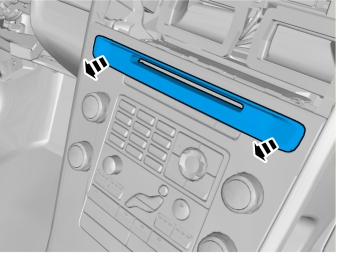

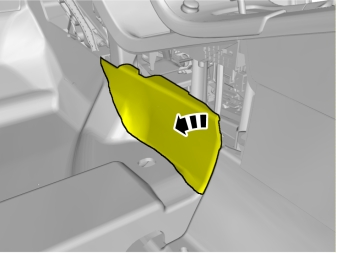

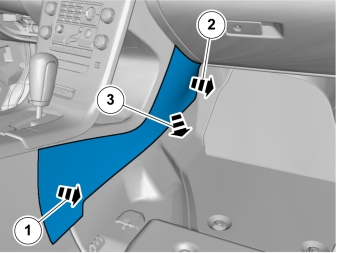

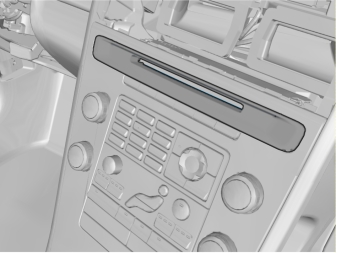

• Снятие панели.

Иллюстрации В и С

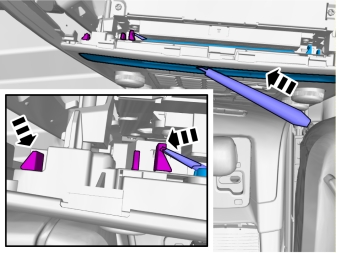

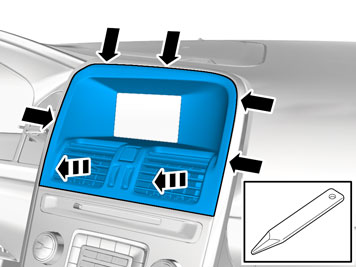

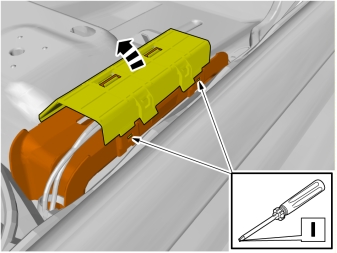

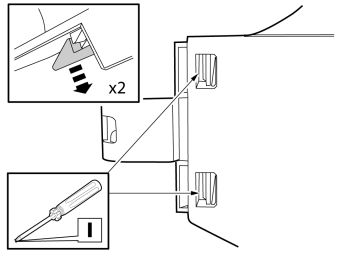

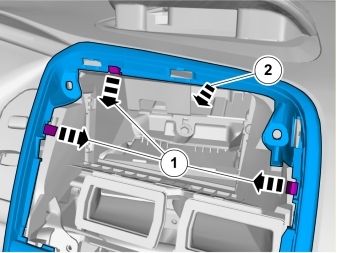

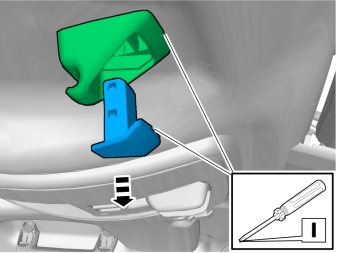

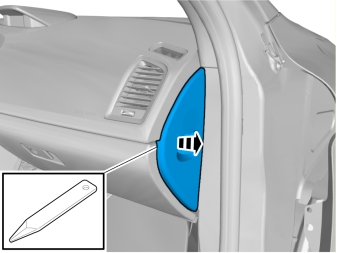

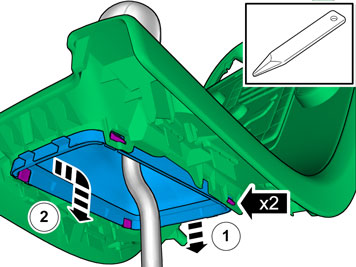

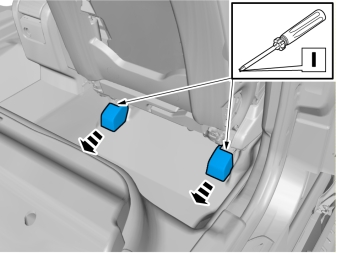

• Освободите крючки с помощью отвертки.

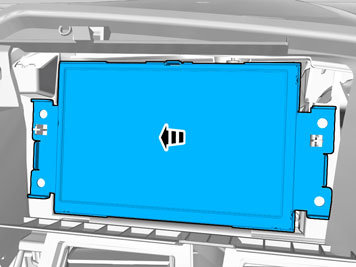

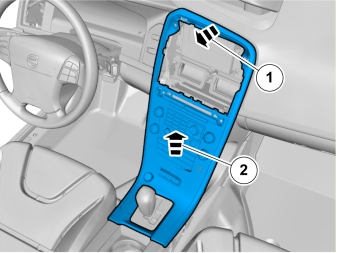

• Выдавите панель.

Примечание: Одна сторона за один раз.

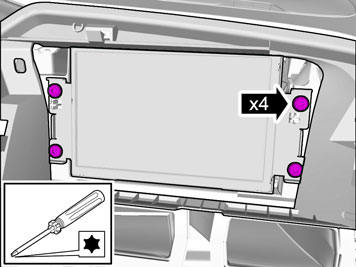

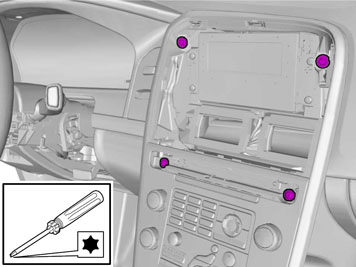

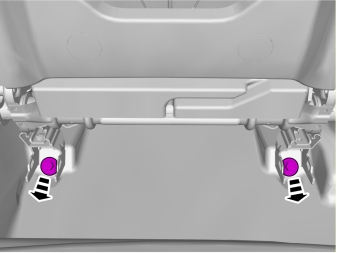

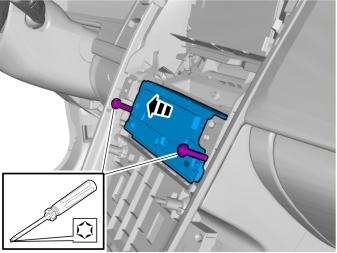

• Выверните винты.

• Выверните винты.

Касается автомобиля с автоматической коробкой передач

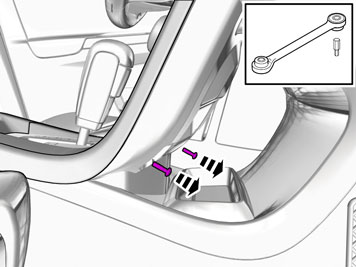

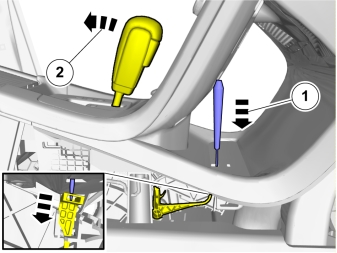

• Отсоедините механизм блокировки передач.

Относится ко всем моделям

Касается автомобиля с ручной коробкой передач

Относится ко всем моделям

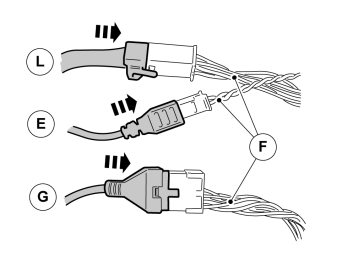

• Освободите контактные разъемы. Количество контактных разъемов, кабелей и кабельных зажимов может различаться в зависимости от уровня оснащения автомобиля.

• Выверните винты.

• Освободите контактные разъемы. Количество контактных разъемов, кабелей и кабельных зажимов может различаться в зависимости от уровня оснащения автомобиля.

• Нанесите ленту из пеноматериала (H) вокруг проводки для панели управления (G).

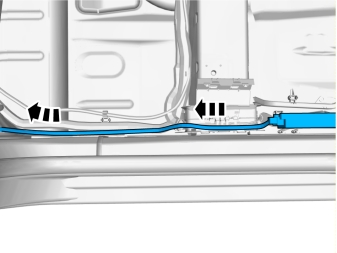

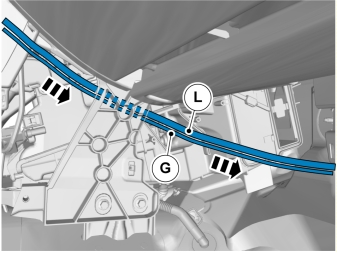

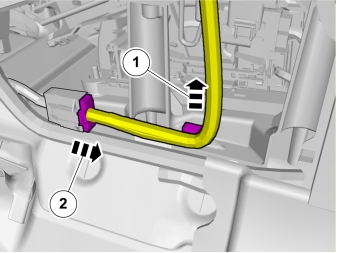

• Разместите проводку в канавке между приборной панелью и средним кронштейном.

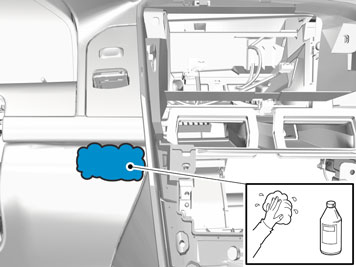

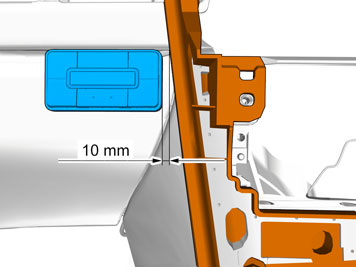

• Очистите участок приборной панели, как показано на рисунке, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку. Вытирайте осторожно, не трите.
• Дайте просохнуть.

Осторожно: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

Касается автомобиля с левосторонним управлением

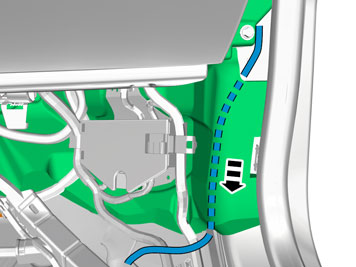

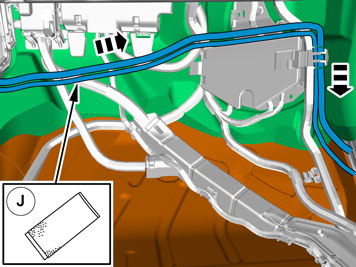

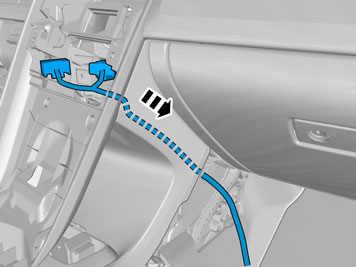

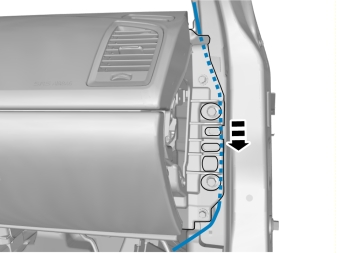

• Разместите проводку, как показано на рисунке.

Касается автомобиля с правосторонним управлением

• Разместите проводку, как показано на рисунке.

Относится ко всем моделям

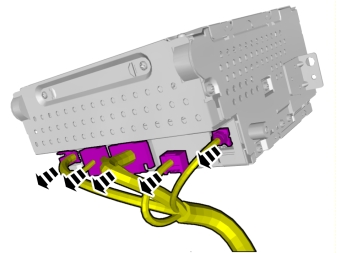

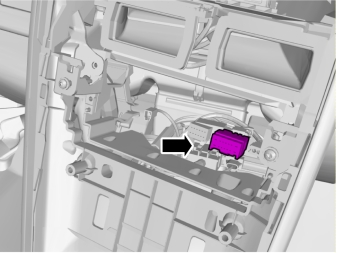

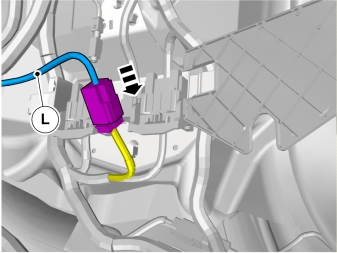

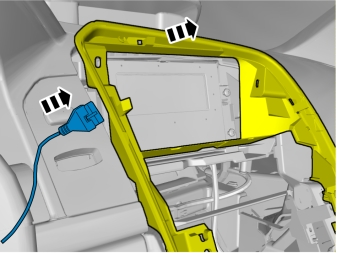

• Найдите 14-полюсный контактный разъем, который был отсоединен от медиапроигрывателя.

• Оторвите избыточную длину.

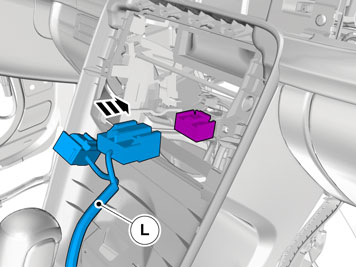

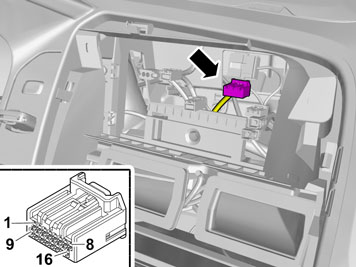

• Найдите контактный разъем.

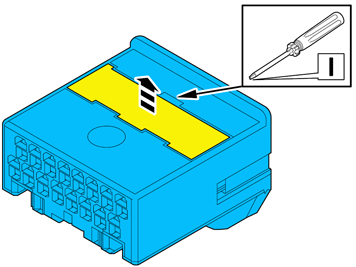

• Освободите вторичную блокировку контактного разъема.

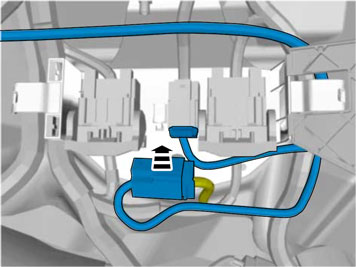

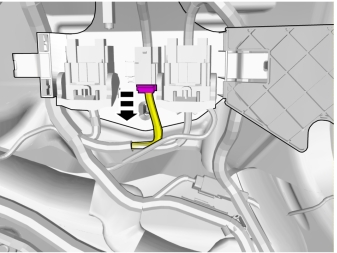

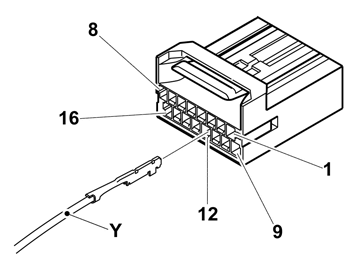

• Подключите кабель.
• Сожмите вторичный замок.

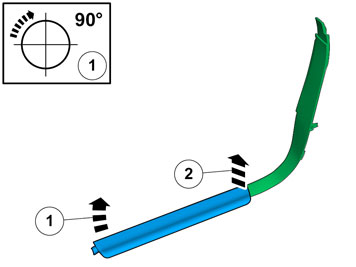

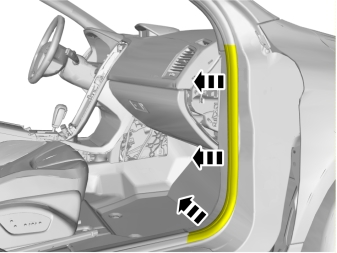

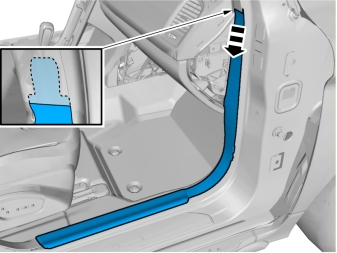

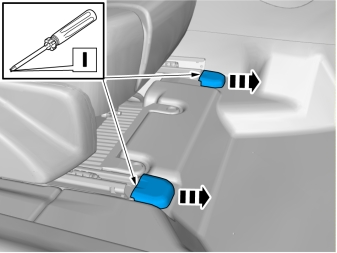

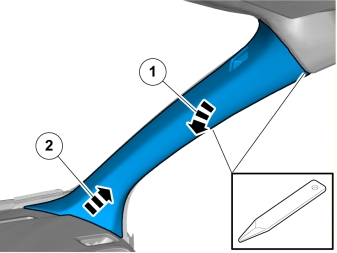

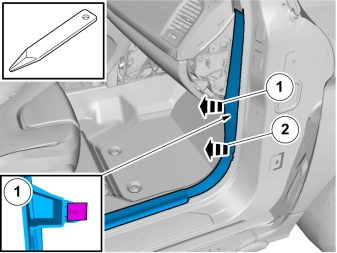

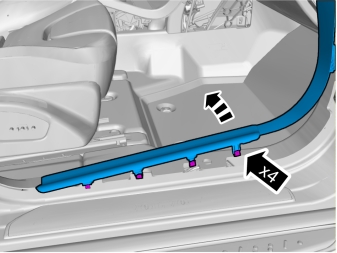

Осторожно: Переднюю и верхнюю панель порога необходимо демонтировать как единое целое.

• Выполняется с обеих сторон.

• Выполняется с обеих сторон.

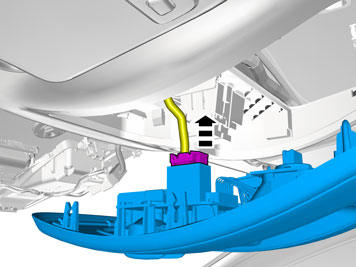

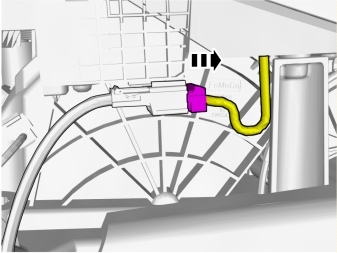

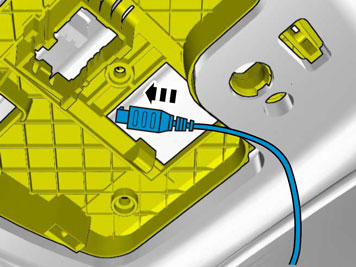

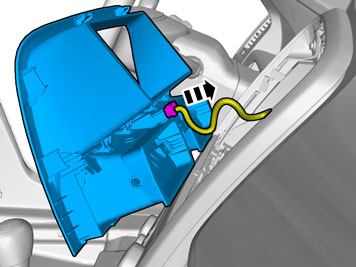

• Отсоедините контактный разъем.

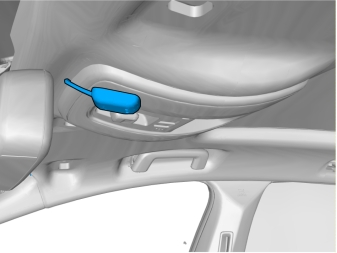

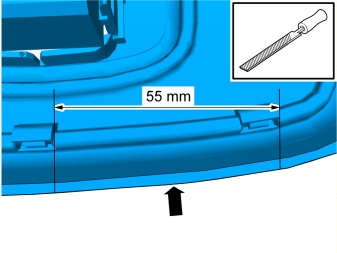

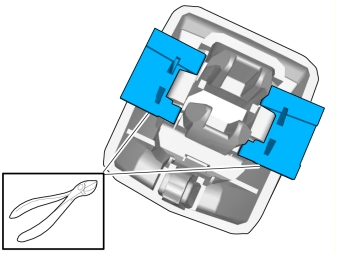

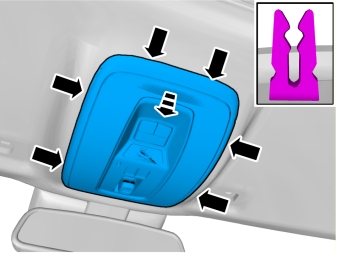

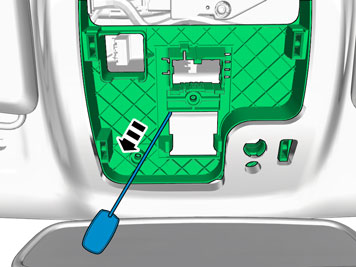

• Снимите заусенцы с острого края потолочного освещения, чтобы не поцарапать проводку микрофона.

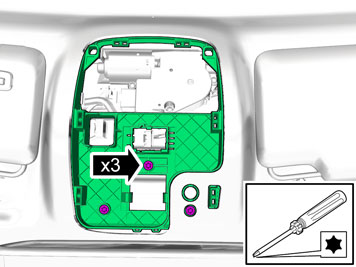

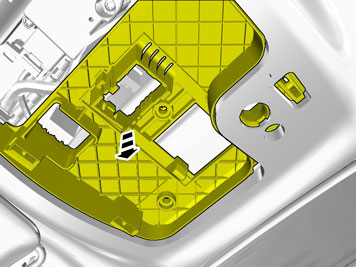

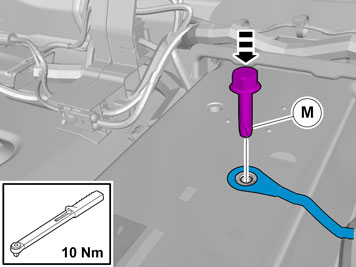

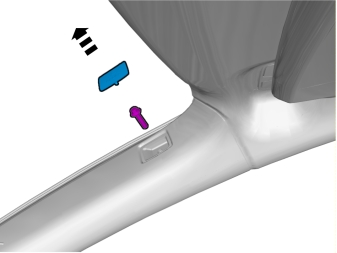

• Выверните винты.

Касается автомобиля с левосторонним управлением

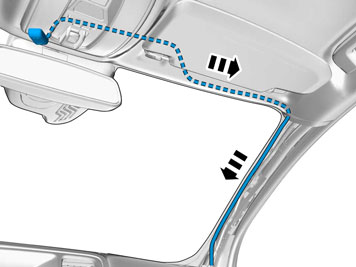

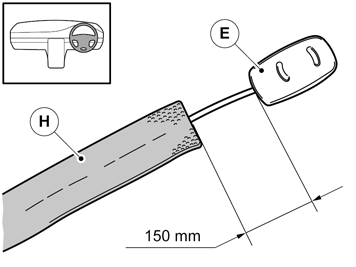

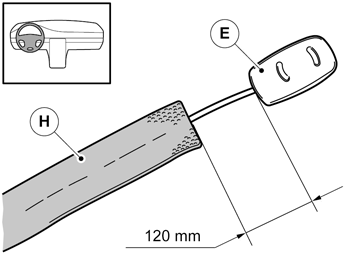

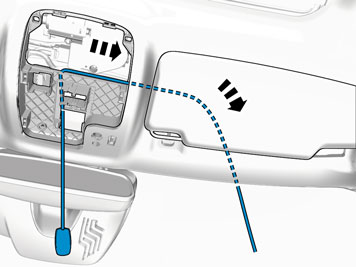

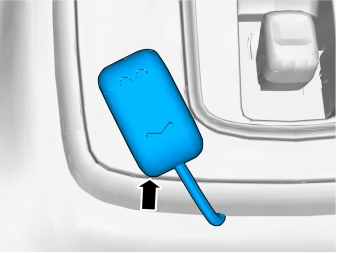

• Прикрепите ленту из пеноматериала на провод микрофона.

Касается автомобиля с правосторонним управлением

• Прикрепите ленту из пеноматериала на провод микрофона.

Относится ко всем моделям

Касается автомобиля с левосторонним управлением

Касается автомобиля с правосторонним управлением

Относится ко всем моделям

• Установите винты на место.

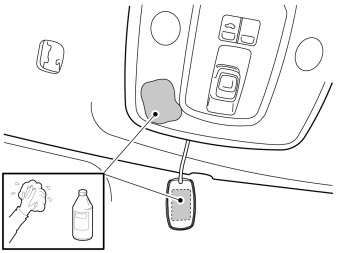

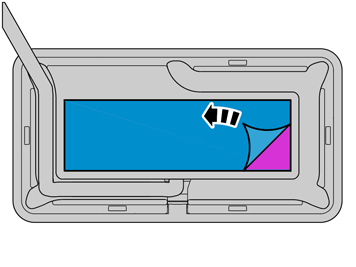

• Очистите микрофон и потолочную панель согласно рисунку. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку.
• Дайте просохнуть.

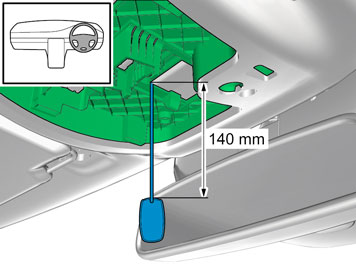

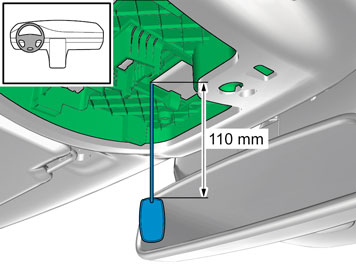

Осторожно: Микрофон необходимо направить к водителю.

Осторожно: Угол микрофона необходимо размещать вровень с линзой потолочного освещения.

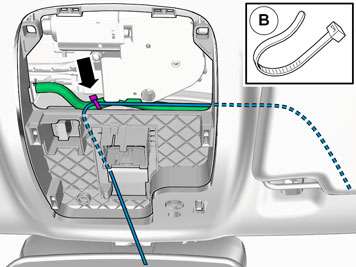

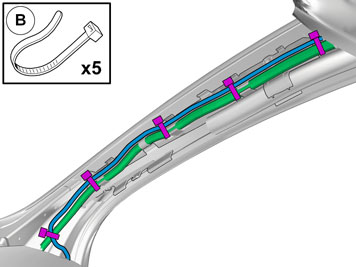

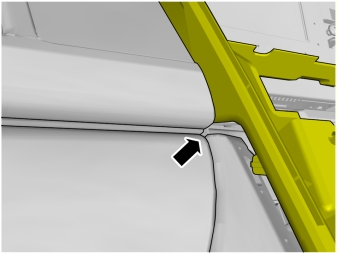

• Втяните возможную избыточную длину проводки.

Внимание: Если проводка прокладывается по-другому, она может нарушить функцию шторки безопасности.

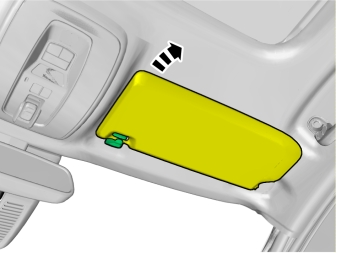

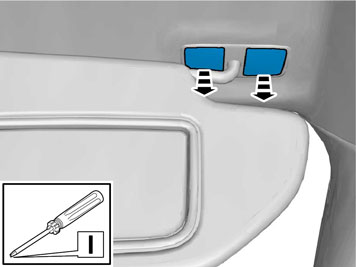

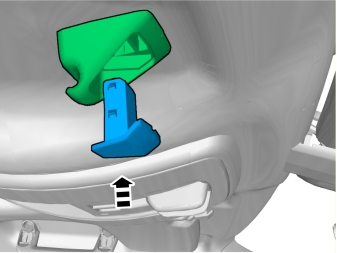

• Отрежьте инструкции по монтажу на держателе солнцезащитного козырька.

• Выполняется с обеих сторон.

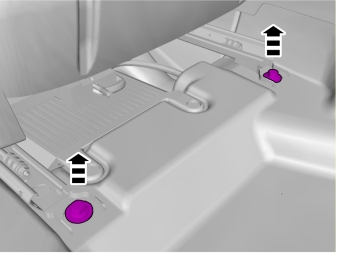

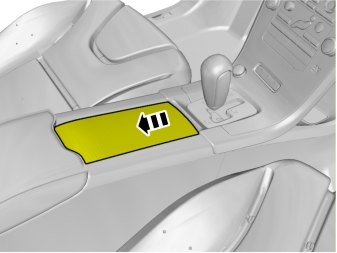

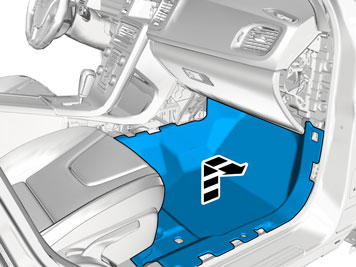

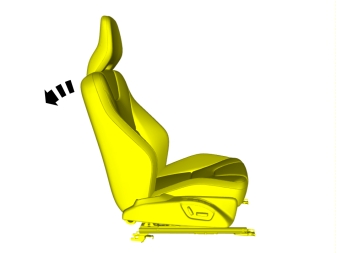

• Снимите напольный коврик.

• Оторвите избыток ленты из пеноматериала.

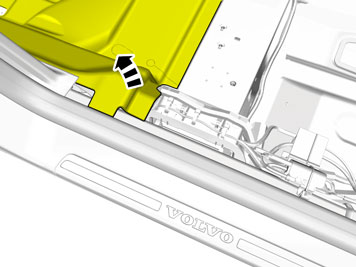

• Отогните в сторону напольный коврик.

Применяется к автомобилям с левосторонним управлением

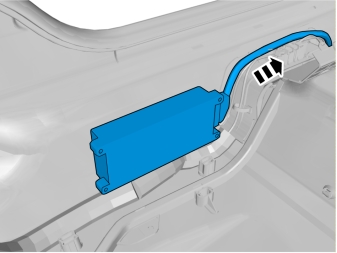

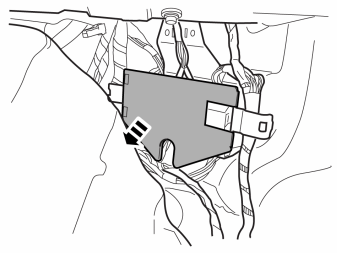

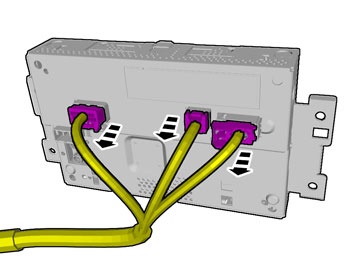

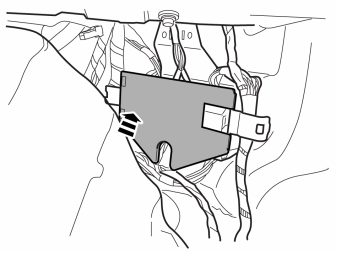

1. Подсоедините жгут проводки к модулю управления.
2. Застопорьте защелку.

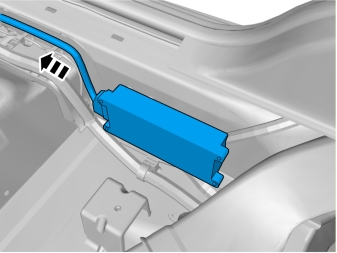

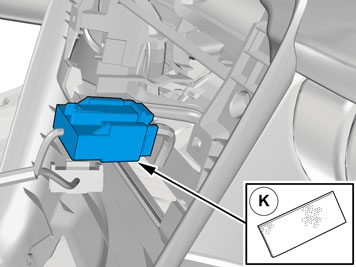

• Разместите ленту из пеноматериала на передней стороне модуля управления.

Примечание: Соединение модуля управления должно указывать вперед лентой из пеноматериала в сторону порога.

Применяется к автомобилям с правосторонним управлением

1. Подсоедините жгут проводки к модулю управления.
2. Застопорьте защелку.

• Разместите ленту из пеноматериала на передней стороне модуля управления.

Относится ко всем моделям

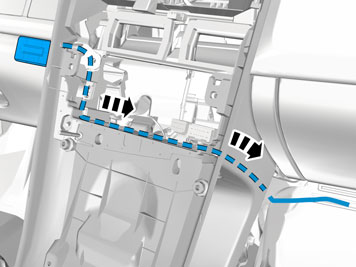

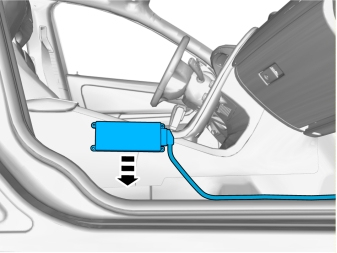

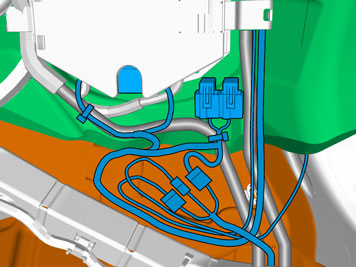

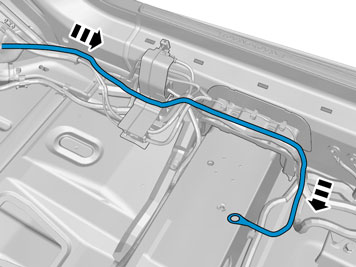

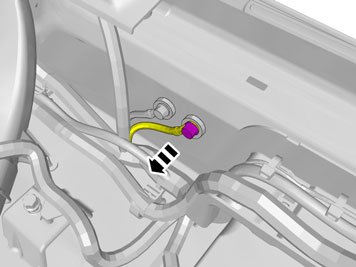

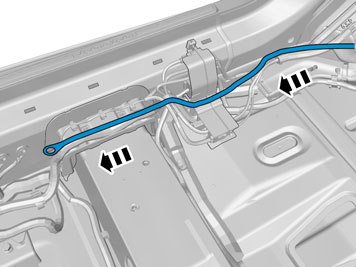

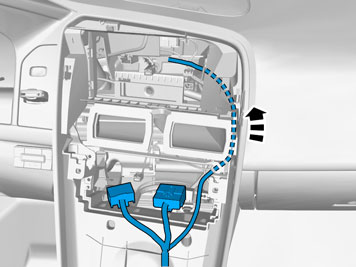

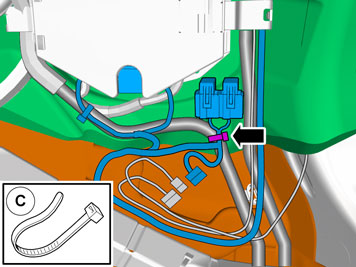

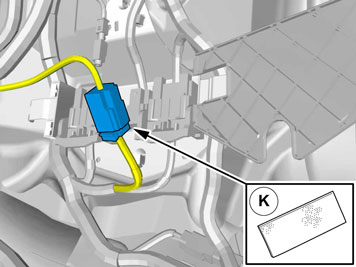

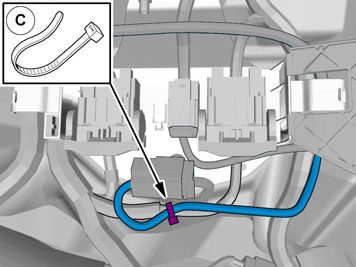

• Разместите контактные разъемы и провода, как показано на иллюстрации.
• Установите на место снятые детали в обратном порядке.

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.

Проверьте функцию следующим образом:

• Поверните ключ зажигания в положение I.
• Включите радиоприемник.
• Проверьте, чтобы панель управления Bluetooth светилась.
• Нажмите на кнопку (1) посередине на панели управления. Радиоприемник должен тогда замолчать, и должен начать говорить голос.
• Нажмите на кнопку (2). Голос должен тогда исчезнуть, и звук из радиоприемника должен возвратиться.
