Безручное управление, Bluetooth (2009, 2010)

• Момент затяжки винтов: 40 Нм.

• Момент затяжки винтов: 40 Нм.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

Касается автомобиля с системой Four-C

Иллюстрация A

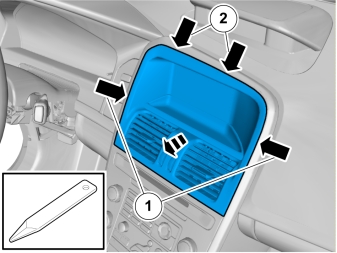

• Отсоединение панели КД.

Иллюстрация B

• Освободите крючки с помощью отвертки.

Примечание: Поочередно по одной стороне.

Иллюстрация C

• Выдавите панель.

Касается автомобиля с автоматической коробкой передач

Относится ко всем моделям

• Нанесите ленту из пеноматериала (H) вокруг проводки для панели управления (G).

• Разместите проводку в канавке между приборной панелью и средним кронштейном.

• Очистите участок приборной панели, как показано на рисунке, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку. Вытирайте осторожно, не трите.
• Дайте просохнуть.

Осторожно: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

Иллюстрации A и B

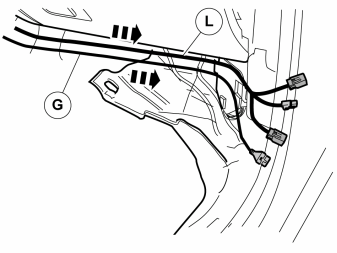

• Разместите проводку, как показано на рисунке.

• Освободите другие возможные контактные разъемы.

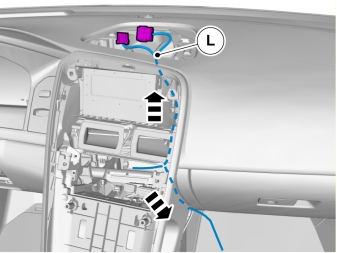

• Протяните два зеленых контактных разъема из места для медиапроигрывателя и до ICM. Серый контактный разъем тянется вниз до правой стороны среднего кронштейна. Конец с двумя выводами необходимо позднее подсоединить к контактному разъему медиапроигрывателя.

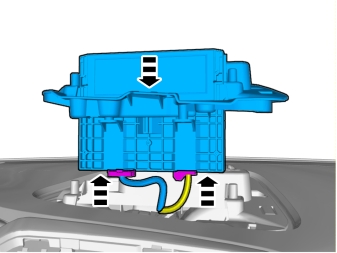

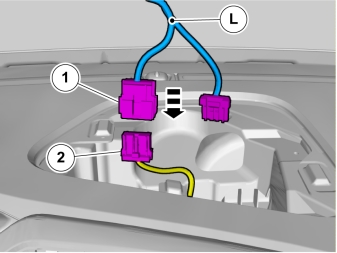

• Подсоедините контактный разъем (1) от жгута проводов (L) к контактному разъему (2), который был отсоединен от ICM.

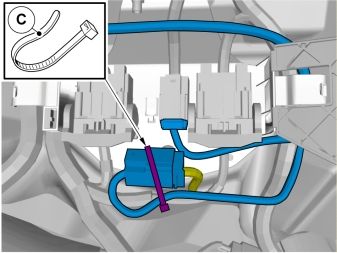

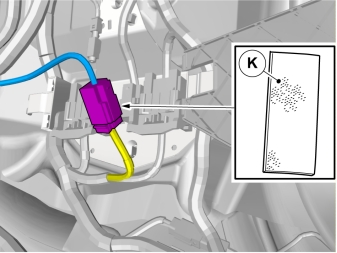

• Обмотайте кусок толстой ленты из пеноматериала (K) вокруг контактного разъема (1) и (2). Оторвите избыточную длину.

• Подсоедините разъемы к ICM.

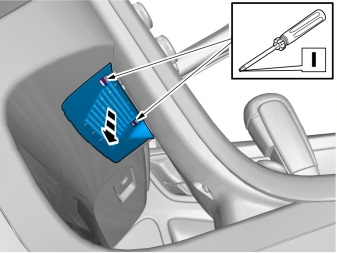

• Поставьте на место ICM и защитную панель.

• Найдите 14-полюсный контактный разъем, который был отсоединен от медиапроигрывателя.

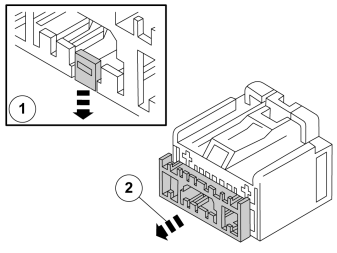

1. Отожмите вниз защелку.
2. Выньте фиксатор контактного разъема 5 мм.

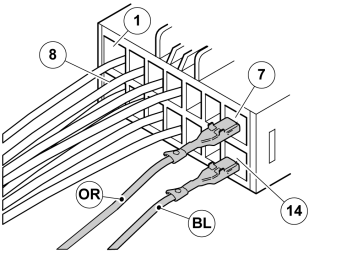

• Установите выводы от жгута проводов (L) в контактный разъем.
• Отожмите обратно фиксатор.
• Подсоедините контактные разъемы к медиапроигрывателю и закрепите их.

Примечание: Передняя и верхняя панель порога должна демонтироваться и устанавливаться как блок.

• Выполняется с обеих сторон.

• Выполняется с обеих сторон.

Иллюстрации A и B

• Снимите заусенцы с острого края потолочного освещения, чтобы не поцарапать проводку микрофона.

• Возьмите два куска ленты из пеноматериала из комплекта (Н).
• Отрежьте один из кусков ленты из пеноматериала посередине.
• Нанесите куски ленты из пеноматериала на проводку к микрофону (Е).

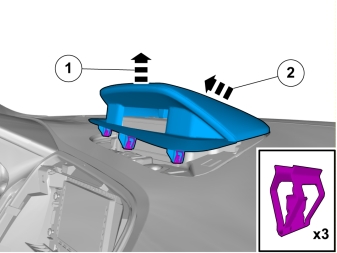

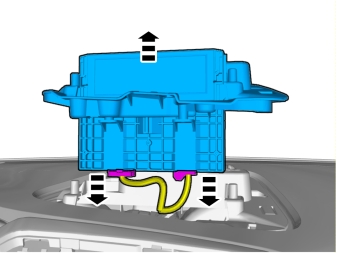

• Немного протяните вниз потолок с рамкой внутреннего освещения.

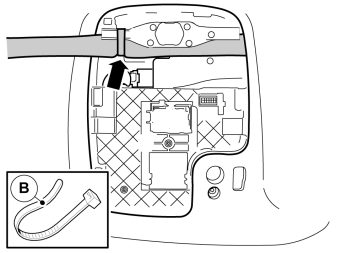

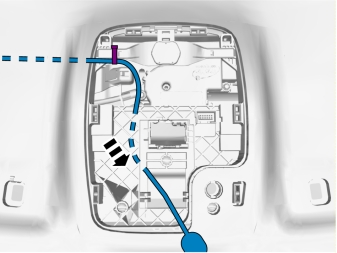

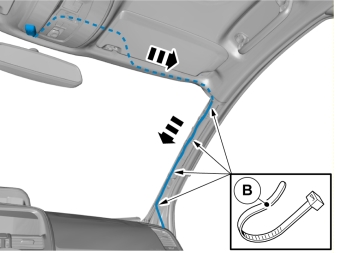

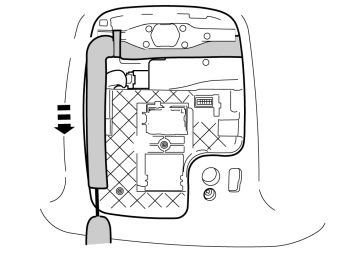

• Протяните провод микрофона согласно рисунку на верхней стороне имеющегося жгута проводки до переднего края потолка.

Примечание: Разместите проводку так, чтобы она не защемлялась, когда будет устанавливаться на место крепление солнцезащитного козырька.

Касается ЛР

• Сделайте отметку на установленной ленте из пеноматериала на проводке, 260 мм от микрофона.

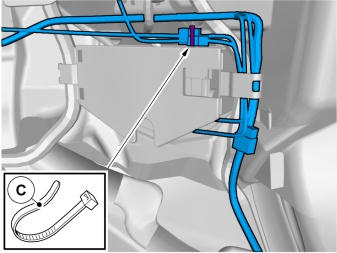

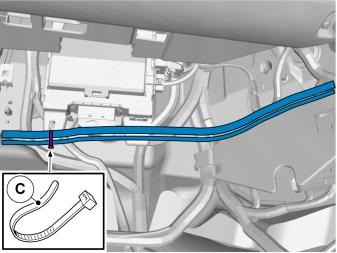

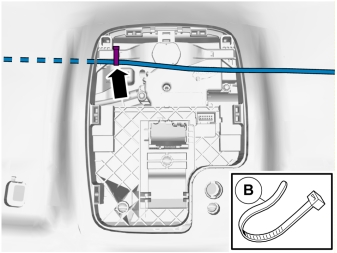

• Закрепите проводку около отметки с помощью ленточного зажима.

Касается ПР

• Сделайте отметку на установленной ленте из пеноматериала на проводке, 300 мм от микрофона.
• Закрепите проводку около отметки с помощью ленточного зажима.

Относится ко всем моделям

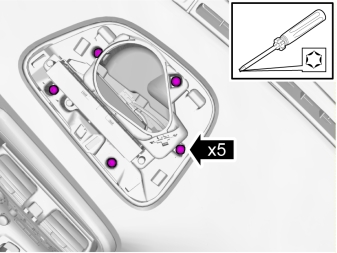

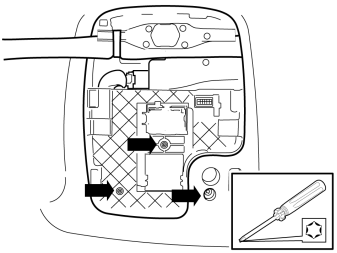

• Установите на место три винта.

Касается ЛР

• Удерживайте проводку микрофона прямо вперед и установите внутреннее освещение на место.

Касается ПР

• Протяните провод микрофона над рамкой потолочной панели и наружу из переднего отверстия вперед и установите внутреннее освещение на место.

Относится ко всем моделям

• Очистите микрофон и потолочную панель согласно рисунку. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку.
• Дайте просохнуть.

Иллюстрация A

Осторожно: Микрофон необходимо направить к водителю.

Иллюстрация B

Осторожно: Угол микрофона необходимо размещать вровень с линзой потолочного освещения.

• Втяните возможную избыточную длину проводки.

Внимание: Если проводка прокладывается по-другому, она может нарушить функцию шторки безопасности.

• Отрежьте монтажные лопатки крепления с держателя солнцезащитного козырька.

• Выполняется с обеих сторон.

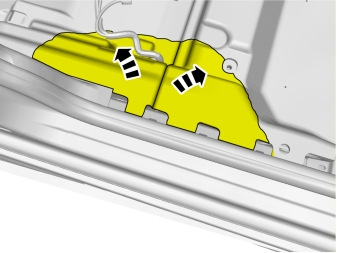

• Отогните в сторону напольный коврик.

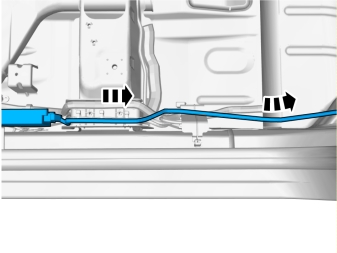

• Протяните провода внутрь верхнего края напольного коврика.

• Оторвите избыточную длину ленты из пеноматериала.

Касается автомобиля с левосторонним управлением с усилителем

Относится ко всем моделям

1. 1. Подсоедините жгут проводки (F) к модулю управления (А).
2. 1. Застопорьте защелку.

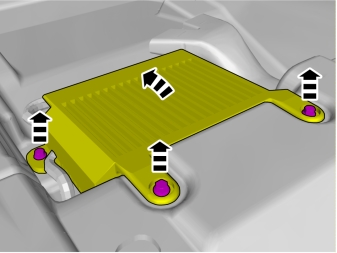

• Разместите ленту из пеноматериала на передней стороне модуля управления.

Применяется к автомобилям с левосторонним управлением

Примечание: Соединение модуля управления должно указывать вперед, лентой из пеноматериала в сторону порога.

Применяется к автомобилям с левосторонним управлением

Применяется к автомобилям с правосторонним управлением

Применяется к автомобилям с правосторонним управлением

Примечание: Соединение модуля управления должно указывать вперед, лентой из пеноматериала в сторону порога.

Применяется к автомобилям с правосторонним управлением

Относится ко всем моделям

• Установите на место снятые детали в обратном порядке.
• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.

Проверьте функцию следующим образом:

• Поверните ключ зажигания в положение I.
• Включите радиоприемник.
• Проверьте, чтобы панель управления Bluetooth светилась.
• Нажмите на кнопку (1) посередине на панели управления. Радиоприемник должен тогда замолчать, и должен начать говорить голос.
• Нажмите на кнопку (2). Голос должен тогда исчезнуть, и звук из радиоприемника должен возвратиться.
