Безручное управление, Bluetooth (2008, 2009)

• Установите ключ зажигания в положение 0.

• Откройте перчаточный ящик.

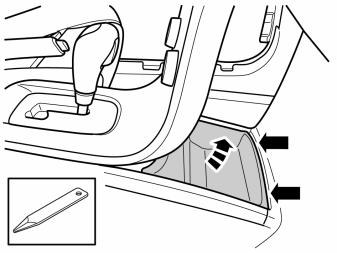

• Освободите панель внутри среднего кронштейна. Она крепится двумя зажимами с каждой короткой стороны.
• Отсоедините панель движением вниз.

• Установите ленту на среднем кронштейне для защиты его при демонтаже и установке отделения для перчаток.

• Снимите панель.

• Освободите зажим, удерживающий воздушную насадку, с отделения для перчаток.

• Снимите резиновый коврик в отделении для перчаток.
• Удалите из отверстия пять болтов.
• Потяните отделение для перчаток прямо назад, чтобы освободились два скрытых зажима в верхнем крае.
• Снимите наружную часть отделения для перчаток.

• Освободите контактные разъемы на внешней стороне.

• Снимите винт воздушной насадки.
• Стяните воздушную насадку вправо и отложите в сторону.

• Снимите зажимы в заднем крае звукоизоляционной панели и снимите панель.

• Освободите рамку вокруг дисплея и медиапроигрывателя. Вдавите стопорный крюк в один из верхних углов рамки с помощью небольшой отвертки. Осторожно освободите, отогнув рамку с той же стороны с помощью гладилки.

Примечание: Не повредите панель и приборный щиток.
- Проделайте то же самое с другой стороны.

Подсказка: Если панель трудно освободить, прижмите ее снова с обеих сторон и повторите процедуру с начала на другой стороне.
- Откиньте обрамление. Чтобы снять, потяните вверх.

• Снимите дисплей с модулем управления информационно-развлекательной системы (ICM). Он крепится двумя скрытыми зажимами.

Подсказка: Возьмитесь обеими руками и вытяните модуль управления из среднего кронштейна.
- Отсоедините контактные разъемы.

• Освободите панель, потянув ее осторожно в сторону.

• Сложите подлокотник туннельной консоли и снимите защитную крышку.

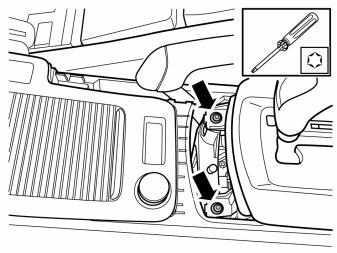

• Выверните винты.

• Демонтируйте передний отсек для хранения, отогнув его в переднем крае с помощью гладилки, и выньте его.

• Выверните два винта по переднему краю туннеля консоли.

Иллюстрация A

• Осторожно поднимите предохранительную защелку в переднем крае туннельной консоли. Используйте специальный инструмент 9995919.

Иллюстрация B

• Одновременно потяните кронштейн назад примерно на 20 мм.

• Выверните винты.

Применимо к автомобилям с ручной коробкой передач

• Отсоедините чехол рычага селектора передач от центральной консоли. Сначала отделите его с переднего края с помощью инструмента для оконного уплотнителя, а затем отцепите задний край.

• Выверните два винта.
• Отсоедините контактный разъем для среднего кронштейна с задней стороны.
• Снимите центральную консоль.

• Снимите два зажима, крепящие кабели мультимедийного проигрывателя, отжав их в стороны и затем оттянув вниз.

Примечание: Будьте аккуратны с оптическими кабелями, чтобы они не погнулись и не растянулись.

• Выверните два винта из нижнего края мультимедийного проигрывателя.
• Выньте медиапроигрыватель и отсоедините контактный разъем с задней стороны.

Примечание: Запомните, как уложена проводка на задней стороне. Волоконные кабели хрупкие, и их нельзя сгибать с радиусом меньше 25 мм (1").

Относится к автомобилям с внутренним усилителем

• Возьмите жгут проводки A из комплекта.

Относится к автомобилям с дополнительным усилителем

• Возьмите жгут проводки B из комплекта.

Относится ко всем моделям

• Подсоедините серый контактный разъем (2) в новом жгуте проводки к серому контактному разъему (3), который был отсоединен от медиапроигрывателя.
• Возьмите ленту из пеноматериала длиной 700 мм и разрежьте на три одинаковых части. Обмотайте одну часть вокруг контактных разъемов (2) и (3). Поместите их слева в отверстие, чтобы они не мешали при установке медиапроигрывателя.
• Подсоедините серый контактный разъем (1) в новом жгуте проводки к соответствующему разъему в медиапроигрывателе.
• Протяните жгут проводки с контактными разъемами вниз справа в среднем кронштейне.
• Подсоедините оставшиеся контактные разъемы, которые были отсоединены, к медиапроигрывателю.
• Установите на место медиапроигрыватель и закрепите его.

• Очистите участок среднего кронштейна, как показано на рисунке, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку. Вытирайте осторожно, не трите.
• Дайте просохнуть

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

Иллюстрации A и B

• Поместите проводку панели управления в паз, как показано на рисунке.

• Снимите защитную пленку на ленте и прижмите панель управления край в край к панели климатической установки и в соответствии с размером на иллюстрации.

• Прижмите кабель в пространстве, которое находится в стыке между передней и задней стороной среднего кронштейна. Закончите по высоте вровень с нижним краем отверстия для дисплея.
• Установите на место средний кронштейн, подсоедините зеленый контактный разъем и установите винты.

Применимо к автомобилям с ручной коробкой передач

• Закрепите манжету рычага переключения передач в центральной консоли, начиная с заднего края.

• Протяните вниз два провода с правой стороны среднего кронштейна.

• Отцепите солнцезащитный козырек из крепления.Выполняется с обеих сторон.

• Снимите стопорную пробку и крепление.Выполняется с обеих сторон.

• Снимите уплотнительную планку двери у стойки А и панели приборов.
• Выньте панель со стойки А - она закреплена тремя зажимами.
• Отцепите предохранительный зажим.
• Поднимите панель вверх и внутрь в автомобиль.
• Снимите панель.

• Снимите внутреннее освещение, сначала взявшись за передний край и затем потянув вниз. Оно крепится шестью крюками.

• Выверните три винта.

• Возьмите два куска ленты из пеноматериала длиной 700 мм из комплекта.
• Отрежьте один кусок ленты из пеноматериала посредине.
• Прикрепите один длинный и один короткий кусок ленты из пеноматериала на проводе микрофона, начиная с 70 мм от микрофона.

• Немного протяните вниз потолок с рамкой внутреннего освещения.

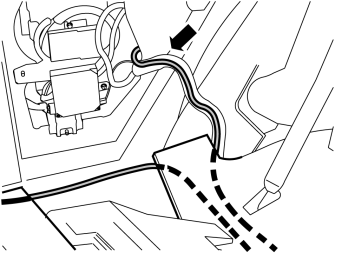

• Втяните провод микрофона согласно рисунку на верхнюю сторону имеющегося жгута проводки.

• Протяните провод микрофона согласно рисунку к переднему краю потолка.

Примечание: Расположите провод так, чтобы он не защемлялся, когда будет устанавливаться на место крепление для солнцезащитного козырька.

• Сделайте отметку на установленной ленте из пеноматериала на проводке, 230 мм от микрофона.
• Установите провод у отметки с помощью ленточного зажима около имеющегося контактного разъема.
• Установите на место три винта.

• Удерживайте проводку микрофона прямо вперед и установите внутреннее освещение на место.

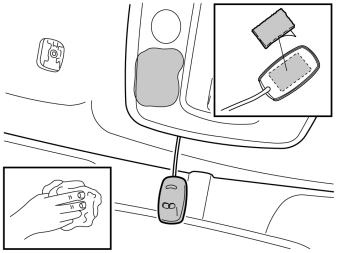

• Очистите микрофон и потолочную панель, согласно иллюстрации, с помощью изопропанола.
• Снимите защитную пленку на одной стороне ленты-липучки и прижмите ее на микрофон.

• Снимите оставшуюся защитную пленку на ленте-липучке и прижмите микрофон на потолочную панель согласно рисунку.

Примечание: Микрофон необходимо направить к водителю.

Втяните возможную избыточную длину проводки.

• Протяните провод к стойке А и дальше вниз к отделению для перчаток.
• Возьмите два ленточных зажима из комплекта и зафиксируйте провод у стойки А согласно рисунку.

Внимание: Следите за тем, чтобы прокладка провода микрофона не нарушила работу боковой шторки безопасности.

• Установите на место крепления солнцезащитных козырьков.
• Установите на место панель стойки А и уплотнительную планку.

• Возьмите жгут проводки и модуль управления из комплекта. Подсоедините жгут проводки к модулю управления (1).
• Застопорьте защелку (2).

• Возьмите из комплекта толстую ленту из пеноматериала и прикрепите ее на передней стороне модуля управления. Отогните ленту из пеноматериала вокруг углов и краев на модуле управления.

• Возьмите из комплекта три небольших куска ленты из пеноматериала и прикрепите их на задней стороне модуля управления.

• Освободите переднюю планку порога, потянув ее вначале назад в переднем крае и затем прямо вверх, чтобы зажимы отпустили.

• Открутите зажим, крепящий напольный коврик.
• Отогните напольный коврик, чтобы добраться до листа торпеды внутри.

Примечание: Будьте аккуратны, чтобы на коврике не образовалось складок.

• Расположите модуль управления толстой лентой из пеноматериала вперед к стенке торпеды.

• Отогните жгуты проводки (1) в сторону, чтобы они не попали между модулем управления и напольным ковриком.
• Протяните жгут проводки модуля управления под жгутами проводки (2) и от них к туннельной консоли.

• Отогните напольный коврик с правой стороны центральной консоли.

Относится к автомобилям с внутренним усилителем

• Возьмите реле и два куска толстой ленты из пеноматериала из комплекта.
• Подсоедините контактные разъемы от жгута проводки A к реле.
• Обмотайте куски ленты из пеноматериала вокруг реле.

Относится к автомобилям с внутренним усилителем

• Расположите реле между ковриком и блоком управления микроклиматом согласно иллюстрации.

• Подсоедините контактные разъемы согласно иллюстрации:

Относится к автомобилям с внутренним усилителем

• 1. Подсоедините жгут проводки A к проводу от модуля управления.

Относится к автомобилям с дополнительным усилителем

• 1. Подсоедините жгут проводки В к проводу от модуля управления.

Относится ко всем моделям

• 1. Подсоедините микрофон
• 1. Подсоедините панель управления

• Возьмите одну из отрезанных частей ленты из пеноматериала и обмотайте вокруг контактных разъемов.

• Расположите контактные разъемы и избыточную длину проводов внутри центральной консоли.
• Отогните на место коврик.

• Возьмите два больших ленточных зажима из комплекта и зафиксируйте провод от микрофона поверх противоударной трубы.

Относится к автомобилям с дополнительным усилителем

• Закрепите также жгут проводки В, который впоследствии следует протянуть назад к внешнему усилителю.

Установите на место:

• манжету рычага переключения передач, начиная с заднего края.
• и продвиньте вперед туннельную консоль, чтобы стопорный выступ зафиксировал ее. Одновременно положите напольный коврик с правой и левой стороны.
• два винта по переднему краю туннельной консоли.

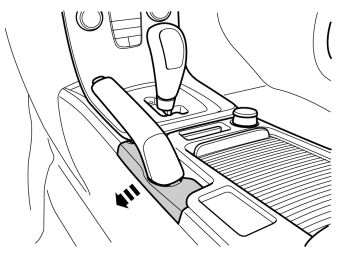

• панель у ручного тормоза.
• два винта и защитную крышку под подлокотником.
• передний отсек для хранения внутри центральной консоли.
• и подсоедините блок дисплея.
• рамку для дисплея.

Пункты 56-82 относятся к автомобилям с внешним усилителем

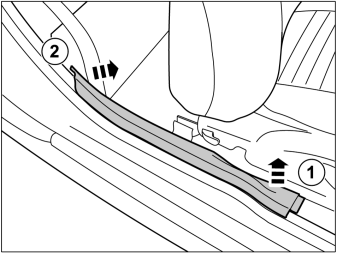

• Освободите заднюю планку порога, потянув ее вначале вверх в переднем крае и затем отцепив ее в заднем крае.

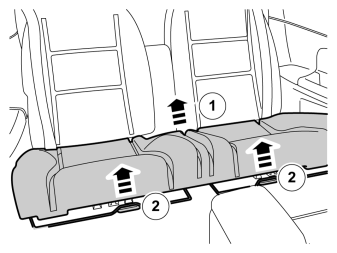

• Освободите подушку заднего сиденья - сначала в заднем крае, где она установлена с держателем. Затем в переднем крае, где она установлена с двумя держателями.
• Выньте подушку.

Применяется к автомобилям с правосторонним управлением

• Пункты 57-68 не следует зеркально отражать.

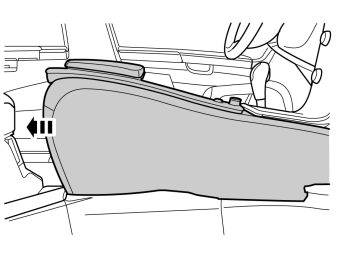

• Откиньте вперед центральный подлокотник.
• Снимите центральный подлокотник. Для этого возьмитесь за оба конца и потяните вверх так, чтобы освободить задний край от штырей (1) спинки сидения.
• Затем потяните его вперед, чтобы держатели (2) по бокам спинки выскользнули из соответствующих пазов (3) в центральном подлокотнике.

• Сложите спинку вперед.
• Снимите защитную крышку правого крепления спинки.

• Снимите винт и стопорную втулку.

• Отогните спинку от правого крепления.

Примечание: Посадка спинки может быть жесткой.

• Потянув, отсоедините ее от крепления у подлокотника и снимите.

• Снимите резиновую ленту в задней части правого дверного проема.

• Освободите нижний край панели стойки В, отогнув по краям с помощью фальц-ножа так, чтобы освободить два зажима.

• Отрежьте ленту на предохранительном зажиме.
• Отогните панель в нижнем крае и затем отцепите ее в верхнем крае, чтобы верхний зажим отсоединился.

• Снимите винт в правой панели на заднем сиденье.
• Осторожно отсоедините панель от стороны кузова. Она установлена с одиннадцатью зажимами на внутренней стороне.

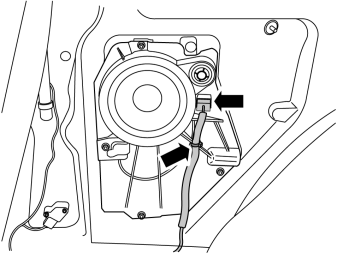

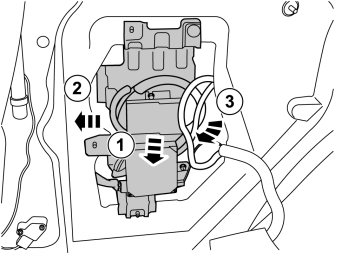

• Освободите контактный разъем для динамика.
• Освободите зажим для жгута проводки.

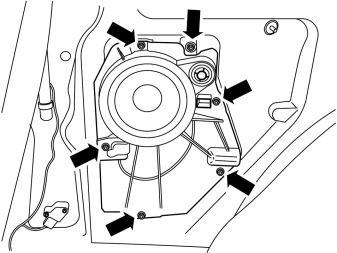

Снимите:

• винт
• пять гаек
• блок динамика.

• Выньте блок прямо наружу, чтобы кронштейн отсоединился от штырьковых винтов (1).
• Сдвиньте блок немного вперед (2), отогните задний край (3) и выньте его.

Применяется к автомобилям с левосторонним управлением

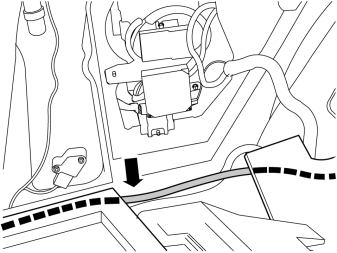

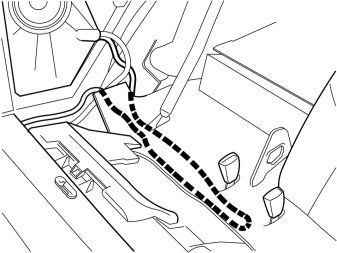

• Протяните жгут проводки В от нижнего края стойки А, далее назад под напольный коврик и под подъемник сиденья.

Применяется к автомобилям с правосторонним управлением

• Протяните жгут проводки В от нижнего края стойки А, далее назад под напольный коврик и за большую боковую панель.

Применяется к автомобилям с правосторонним управлением

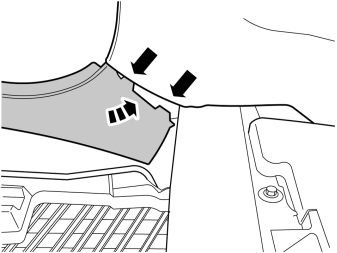

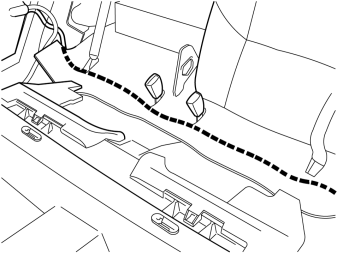

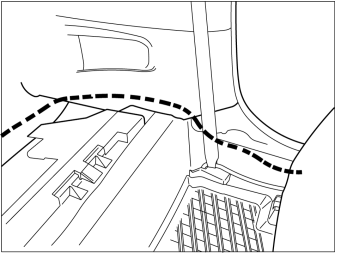

• Протяните жгут проводки под изолирующий напольный коврик на правую сторону.

• Возьмите реле, два куска толстой ленты из пеноматериала и жгут проводки C из комплекта.
• Подсоедините протянутый жгут проводки В и жгут проводки С к реле.
• Обмотайте куски ленты из пеноматериала вокруг реле.

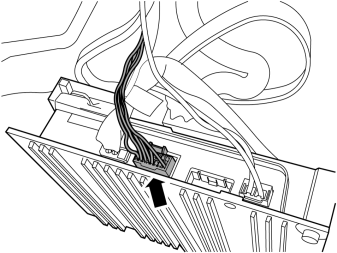

• Освободите большой зеленый контактный разъем в усилителе.

Примечание: Контактный разъем имеет различное расположение в зависимости от того, каким типом усилителя оснащен автомобиль.

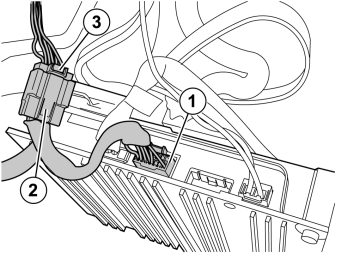

• Подсоедините зеленый контактный разъем (1) от жгута проводки С к соответствующему разъему в усилителе.
• Подсоедините зеленый контактный разъем (2) от жгута проводки С к зеленому контактному разъему (3), который был отсоединен от усилителя.
• Возьмите одну из отрезанных частей ленты из пеноматериала и обмотайте вокруг контактных разъемов (2) и (3).

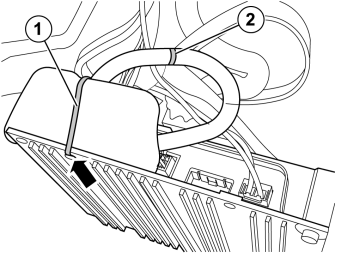

• Закрепите реле на усилителе с помощью большого ленточного зажима (1) во втором отверстии снизу.
• Закрепите жгут проводки от реле в обычном жгуте проводки автомобиля с помощью небольшого ленточного зажима (2).
• Установите на место консоль с усилителем и затяните ее.

• Протяните жгут проводки от реле у обычного жгута проводки автомобиля.
• Установите на место блок динамика и затяните его.
• Подсоедините контактный разъем.

• Уложите избыточную длину жгута проводки под изолирующий напольный коврик.

• Поставьте панель на место, убедитесь в том, что все зажимы зафиксировались.

Примечание: На задней стороне панели имеется одиннадцать зажимов, которые крепятся к кузову. Будьте аккуратны с подгонкой, чтобы зажимы не сломались. В случае повреждения зажимов их необходимо заменить на новые.
- Затяните панель имеющимся винтом.

• На рисунке указано расположение зажимов на задней стороне панели.

• Снимите две части отрезанного предохранительного зажима.
• Возьмите новый предохранительный зажим (D) из комплекта, сожмите его и установите на панели стойки В.
• Установите на место панель и уплотнительную планку.

Установите на место:

• заднюю панель порога, две направляющие необходимо подогнать в соответствующие пазы в боковой панели.
• отогните обратно напольный коврик
• переднюю панель порога
• спинку. Затяните винт с моментом 15 Нм
• подлокотник
• подушку сиденья.

Относится ко всем моделям

• Установите на место контактные разъемы на задней части отсека для хранения. Учитывайте цветную маркировку на проводе для правого контактного разъема.

Установите на место:

• нижнюю воздушную насадку.
• звукоизоляционную панель.
• заднюю часть отделения для перчаток, направив его сначала по диагонали внутрь центральной консоли, а затем прямо. Задняя часть должна находиться поверх оставшейся части.Удалите пленку.
• зажим для воздушной насадки отделения для перчаток
• панель на торце панели приборов
• панель за средним кронштейном.

Примечание: Проверьте, чтобы провод к панели управления не защемлялся.
- панель отделки порога.

Выполните проверку правильности функционирования, как указано ниже:

• Поверните ключ зажигания в положение I.
• Включите радиоприемник.
• Проверьте, чтобы панель управления Bluetooth светилась.
• Нажмите на кнопку (1) посередине на панели управления. Радиоприемник должен тогда замолчать, и должен начать говорить голос.
• Нажмите на кнопку (2). Голос должен тогда исчезнуть, и звук из радиоприемника должен возвратиться.
