Безручное управление, Bluetooth (2006, 2007)

• Установите ключ зажигания в положение 0.

• Откройте перчаточный ящик.
• Освободите панель внутри среднего кронштейна. Она крепится двумя зажимами с каждой короткой стороны.
• Отсоедините панель движением вниз.

• Установите ленту на центральной консоли для защиты при демонтаже и установке отделения для перчаток.

• Снимите панель.

• Освободите зажим, удерживающий воздушную насадку, с отделения для перчаток.

• Снимите резиновый коврик в отделении для перчаток.
• Снимите винты, 5 шт., в отверстии.
• Потяните отделение для перчаток прямо назад в автомобиль, чтобы освободить скрытые зажимы, 2 шт., в верхнем крае.
• Снимите наружную часть отделения для перчаток.

• Освободите контактные разъемы на внешней стороне.

• Снимите винт воздушной насадки.
• Стяните воздушную насадку вправо и отложите в сторону.

• Снимите зажимы в заднем крае звукоизоляционной панели и снимите панель.

• Освободите панель в заднем крае среднего кронштейна.
• Отсоедините контактные разъемы.

• Выверните винты.

• Отсоедините рамку вокруг дисплея и мультимедийного проигрывателя: нажмите на защелку на краю крышки мультимедийного проигрывателя. Используйте небольшую отвертку. Аккуратно отделите рамку с угла с помощью гладилки.

Примечание: Не повредите панель и приборный щиток.
- Повторите операцию с другой стороны.

Подсказка: Если другая сторона не отсоединяется, вдавите отсоединенную сторону на место и повторите процедуру, начав с другой стороны.
- Откиньте обрамление. Чтобы снять, потяните вверх.

• Нажать на модуль дисплея сзади центральной консоли и извлечь его наружу. Необходимо использовать обе руки и нажимать непосредственно сзади.
• Отсоедините два разъема. Отложите дисплей в сторону.

Применимо к автомобилям с ручной коробкой передач

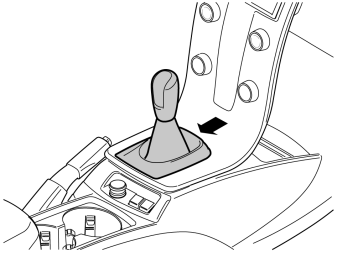

• Отсоедините чехол рычага селектора передач от центральной консоли. Сначала отделите его с переднего края с помощью инструмента для оконного уплотнителя, а затем отцепите задний край.

• Выверните два винта.
• Снимите контактный разъем среднего кронштейна с задней стороны.
• Отсоедините средний кронштейн от приборной панели и туннельной консоли.

• Снимите два зажима, крепящие кабели мультимедийного проигрывателя, отжав их в стороны и затем оттянув вниз.

Примечание: Будьте аккуратны с оптическими кабелями, чтобы они не погнулись и не растянулись.

• Выверните два винта из нижнего края мультимедийного проигрывателя.
• Выньте медиапроигрыватель и отсоедините контактный разъем с задней стороны.

Примечание: Запомните, как уложена проводка на задней стороне. Волоконные кабели хрупкие, и их нельзя сгибать с радиусом меньше 25 мм (1").

Относится к автомобилям с внутренним усилителем

• Возьмите жгут проводки A из комплекта.

Относится к автомобилям с дополнительным усилителем

• Возьмите жгут проводки В из комплекта.

Относится ко всем моделям

• Подсоедините серый контактный разъем (2) в новом жгуте проводки к серому контактному разъему (3), который был отсоединен от медиапроигрывателя.
• Возьмите ленту из пеноматериала длиной 700 мм и отрежьте на три одинаковых части. Обмотайте одну часть вокруг контактных разъемов (2) и (3). Поместите их слева в отверстие, чтобы они не мешали при установке медиапроигрывателя.
• Подсоедините серый контактный разъем (1) в новом жгуте проводки к соответствующему разъему в медиапроигрывателе.
• Протяните жгут проводки с контактными разъемами вниз справа в среднем кронштейне.
• Подсоедините оставшиеся контактные разъемы, которые были отсоединены, к медиапроигрывателю.
• Установите на место медиапроигрыватель и закрепите его.

• Очистите участок среднего кронштейна, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую ткань.Вытирайте осторожно, не трите.
• Дайте просохнуть.

A

• Поместите проводку панели управления в паз, как показано на рисунке.

В

• Снимите защитную пленку на ленте и прижмите панель управления край в край к панели климатической установки и в соответствии с размером на иллюстрации.

• Прижмите кабель в пространстве на стыке между передней и задней стороной среднего кронштейна. Закончите по высоте вровень с нижним краем отверстия для дисплея.
• Установите на место средний кронштейн, подсоедините зеленый контактный разъем и установите винты.

Применимо к автомобилям с ручной коробкой передач

• Закрепите манжету рычага переключения передач в центральной консоли, начиная с заднего края.

• Протяните вниз два провода с правой стороны среднего кронштейна.

• Демонтируйте панель передней стойки с правой стороны.

• Освободите уплотняющую накладку.

• Закрепите ленту из пеноматериала длиной 700 мм на проводе микрофона, на расстоянии 110 мм от микрофона.

• Очистите микрофон и потолочную панель на участке, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую ткань.Вытирайте осторожно, не трите.
• Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

• Снимите защитную пленку на одной стороне ленты-липучки и прижмите ее на микрофон.

• Снимите оставшуюся защитную пленку на ленте-липучке и прижмите микрофон на потолочную панель согласно рисунку.

Примечание: Микрофон необходимо направить к водителю.

• Протяните провод микрофона на верхнюю сторону потолочной панели. Провод микрофона необходимо вставить так, чтобы он был не виден.

• Протяните провод вдоль передней стойки к приборной панели.
• Разрежьте два куска ленты из пеноматериала 100 х 50 мм посередине.
• Это лентой закрепите проводку на передней стойке.

• Установите на место панель передней стойки кузова.

• Установите на место уплотняющую накладку и проверьте, чтобы она находилась сверху панели.

• Закрепите провод микрофона небольшим ленточным зажимом.

• Возьмите жгут проводки и модуль управления из комплекта. Подсоедините жгут проводки к модулю управления (1).
• Застопорьте защелку (2).

• Возьмите из комплекта толстую ленту из пеноматериала и прикрепите ее на передней стороне модуля управления. Отогните ленту из пеноматериала вокруг углов и краев на модуле управления.

• Возьмите из комплекта три небольших куска ленты из пеноматериала и прикрепите их на задней стороне модуля управления.

• Снимите панель порога у правой передней двери. Сначала освободите панель порога в переднем крае, чтобы там отсоединился зажим. Затем продолжите назад, чтобы отсоединился зажим в нижнем крае.

• Открутите зажим, крепящий напольный коврик.
• Отогните напольный коврик, чтобы добраться до листа торпеды внутри.

Примечание: Будьте аккуратны, чтобы на коврике не образовалось складок.

• Расположите модуль управления толстой лентой из пеноматериала вперед к стенке торпеды.

• Отогните жгуты проводки (1) в сторону, чтобы они не попали между модулем управления и напольным ковриком.
• Протяните жгут проводки модуля управления под жгутами проводки (2) и от них к туннельной консоли.

• Отогните напольный коврик с правой стороны центральной консоли.

Относится к автомобилям с внутренним усилителем

• Возьмите реле из комплекта.
• Подсоедините контактные разъемы от жгута проводки А к реле.
• Обмотайте два толстых куска ленты из пеноматериала вокруг реле.

Относится к автомобилям с внутренним усилителем

• Расположите реле между ковриком и блоком управления микроклиматом согласно рисунку.

• Подсоедините контактные разъемы согласно рисунку:
• Возьмите одну из отрезанных частей ленты из пеноматериала и обмотайте вокруг контактных разъемов.

• Расположите контактные разъемы и избыточную длину проводов внутри туннельной консоли.
• Отогните на место коврик.

• Возьмите два больших ленточных зажима из комплекта и зафиксируйте провод от микрофона поверх противоударной трубы.

Относится к автомобилям с дополнительным усилителем

• Закрепите также жгут проводов В, который впоследствии следует протянуть назад к внешнему усилителю.

• Откройте крышку багажника.
• Поднимите перегородку в багажном отсеке.

• Снимите защитные крышки с каждой стороны перегородки.

• Отвинтите две гайки на четыре оборота, с каждой стороны перегородки.

• Немного откиньте перегородку.
• Отвинтите третью гайку на четыре оборота, с каждой стороны перегородки.

• Полностью откиньте перегородку.

• Освободите проволочную рамку от зажима.

• Зафиксируйте два рычага перегородки, например, с помощью ленточного зажима, с правой и левой стороны.

• Снимите перегородку, взявшись за рычаги и подняв вверх.

Снимите:

• крышку.
• запасное колесо, если оно имеется.

• Снимите винтовой зажим и проушину для крепления груза с ее винтом.

Относится к автомобилям с ящиком для инструментов

• Выньте инструменты из ящика.

Снимите:

• винтовой зажим.
• винт.
• ящик для инструментов.

• Снимите три винта и проушины для крепления груза в полу.

• Снимите кожух стопора крышки багажника, отогнув гладилкой между кожухом и уплотнительной накладкой. Сделайте это с правой и левой стороны.

Примечание: На автомобиле с правосторонним рулевым управлением этот момент необходимо выполнять только с левой стороны.

• Снимите две лампы, нажав отверткой на два стопора в верхнем крае.

Относится к автомобилям с ручкой экстренного открытия багажника

• Снимите ручку экстренного открытия. Для этого отожмите шплинт у проушины и отцепите трос.

• Выверните два винта в накладке порогов.

• Потяните защиту порога вверх, чтобы зажимы отсоединились. Освободите большой контактный разъем и снимите защиту порога.

• Снимите коврик в багажном отделении.

Пункты от 64 до 71 включительно касаются автомобиля как с правосторонним, так и левосторонним рулевым управлением. Однако на автомобилях с правосторонним рулевым управлением этот момент необходимо выполнять с левой стороны в отсеке багажника.

• Снимите резиновый стопор на стопорной скобе крыши с правой и левой стороны.

• Нанесите метку на стопорную скобу крыши относительно винта.
• Снимите болт и стопорную скобу крыши.
• Выполняется с правой и левой стороны.

• Снимите замок грузовой перегородки, отогнув гладилкой между ковриком и замком. Сделайте это с правой и левой стороны. Освободите контактный разъем на левом замке.

• Снимите винты и проушины для крепления груза с правой и левой стороны.

• Снимите крышку стопорной скобы с правой и левой стороны.

• Разметьте стопорные скобы крыши относительно винта и гайки.
• Снимите винт, гайку и стопорные скобы крыши.
• Выполняется с правой и левой стороны.

• Освободите четыре зажима на боковой панели, с правой и левой стороны.

• Снимите боковые панели с правой и левой стороны, отцепив их от стопорного выступа в переднем крае и затем потянув их наружу вверх, чтобы они отцепились от уплотнительной накладки.

• Снять подушку заднего сиденья, для этого вначале нажать наружные кромки подушки вниз, а затем потянуть их вверх так, чтобы освободить наружные крюки.

• Поднять подушку сиденья прямо вверх посередине, чтобы освободить внутренние крюки.

• Снимите винт и заднюю панель порога.

• Протяните провод между напольным ковриком и порогом. Уложите провод так, чтобы он не защемлялся и не повреждался.

• Протяните провод вдоль имеющегося жгута проводки назад и внутрь в отсек багажника.

• Протяните провода вдоль имеющихся жгутов проводки в отсеке багажника

Не применяется к автомобилю с правосторонним рулевым управлением

• Протяните жгут проводки вдоль имеющихся жгутов проводки в отсеке багажника к усилителю.
• Закрепите тремя небольшими ленточными зажимами

Касается автомобилей с усилителем для басового громкоговорителя

• Снимите усилитель для басового громкоговорителя, сняв винты и освободив контактные разъемы.

• Освободите жгут проводки от винта.

• Снимите винт и две гайки.
• Поднимите усилитель вперед.

• Снимите зеленый контактный разъем.

• Возьмите жгут проводки С из комплекта.
• Направьте белый контактный разъем жгута проводки через отверстие из отсека позади усилителя и наружу в отсек багажника.

• Подсоедините жгут проводки C к усилителю согласно следующей процедуре:
• Обмотайте одну часть отрезанной тонкой ленты из пеноматериала вокруг контактных разъемов 1 и 2.

• Установите на место усилитель с гайками и винтом, момент затяжки 10 Нм.
• Установите на место жгут проводки на винт.
• Установите на место возможный усилитель для басового громкоговорителя.

• Возьмите реле из комплекта.

• Подсоедините контактный разъем от жгута проводки C и контактный разъем недавно протянутого жгута проводки к реле.

• Обмотайте два толстых куска ленты из пеноматериала вокруг реле.

• Расположите реле на имеющемся жгут проводки и закрепите его большим ленточным зажимом. Расположите возможную избыточную длину перед усилителем.

• Установите на место контактные разъемы на задней части отсека для хранения. Учитывайте цветную маркировку на проводе для правого контактного разъема.

Салон

Установите на место:

• нижнюю воздушную насадку.
• заднюю часть отделения для перчаток, направив его сначала по диагонали внутрь среднего кронштейна, а затем прямо. Задняя часть должна находиться поверх оставшейся части.
• зажим в воздушной насадке на торце панели приборов.
• панель на торце панели приборов.
• панель в заднем крае среднего кронштейна.
• блок дисплея.
• рамку для дисплея.
• панель внутри среднего кронштейна и снимите ленту.
• панели отделки порогов.
• уплотнительную накладку.
• подушки сиденья и спинки.

Отсек багажника

Установите на место:

• боковые панели (Проверьте, чтобы уплотнительная накладка попала поверх панели).
• стопоры и крепежные скобы.
• коврик в багажном отделении.
• панель порога с подсветкой.
• ручку экстренного открытия, если она имеется.
• кожух стопора крышки багажника.
• проушины для крепления груза. Затяните с моментом 24 Нм
• ящик для инструментов.
• запасное колесо, если оно имеется.
• перегородку, снимите ленточные зажимы, затяните гайки с моментом 10 Нм.

Выполните проверку правильности функционирования, как указано ниже:

• Установите ключ зажигания в положение (I).
• Включите радиоприемник.
• Проверьте, чтобы панель управления Bluetooth светилась.
• Нажмите на кнопку (1) посередине на панели управления. Радиоприемник должен тогда замолчать, и должен начать говорить голос.
• Нажмите на кнопку (2). Голос должен тогда исчезнуть, и звук радиоприемника должен вернуться обратно.
