Безручное управление, Bluetooth (2003, 2004)

Применимо к автомобилям с автоматической коробкой передач

• Поверните ключ зажигания в положение II.

Относится ко всем моделям

• Установить рычаг переключения передач в крайнее заднее положение.

• Используя инструмент для демонтажа уплотнителей, поддеть заднюю кромку панели рычага переключения передач.

• Утопить внутрь фиксаторы и снять панель.

• Передвиньте правое переднее сиденье полностью назад и затем полностью вверх в переднем крае (также касается автомобиля с правосторонним рулевым управлением).
• Поверните ключ зажигания в положение 0.
• Отсоедините отрицательную клемму аккумулятора.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Выверните два винта.

• Снять кронштейн с панелью кондиционера воздуха и радиоприемника с центральной консоли. Потянуть за нижний край до освобождения из крепежа у верхнего края.

Примечание: Не повредите снятые компоненты и окружающие панели.
- Отсоедините контактные разъемы.

• Снять торцовую крышку приборной панели.

• Снимите правую боковую панель туннельной консоли, освободив сначала передний край, а затем двигайтесь назад, чтобы отсоединились все зажимы.

• Снимите винты и звуковой щит.

• Снять защитные крышки и винты с опорной ручки, расположенной на передней стойке.

• Снять уплотнительную прокладку (1) с двери около передней стойки.
• Снять панель передней стойки. Начните с верхнего края, а затем потяните вверх.

• Закрепите ленту из пеноматериала длиной 700 мм на проводе микрофона, на расстоянии 90 мм от микрофона.

• Очистите микрофон и потолочную панель на участке, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую ткань.Вытирайте осторожно, не трите.
• Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды (тип YES или аналогичный).

• Снимите защитную пленку на одной стороне ленты-липучки и прижмите ее на микрофон.

• Удалить другую защитную пленку с липкой ленты. Установить на место микрофон и прижать.

Примечание: Микрофон следует направить на водителя. Проверьте, чтобы он не мешал регулировке зеркала заднего вида.

• Протянуть провод микрофона под креплением зеркала заднего вида и внутри обивки потолка. Заправляйте провод с помощью фальцножа.

• Осторожно оттянуть вниз обивку потолка и протянуть провод над обивкой к передней стойке.

• Протяните провод вдоль передней стойки к приборной панели.
• Разрежьте два куска ленты из пеноматериала 100 х 50 мм посередине.
• Это лентой закрепите проводку на передней стойке.

Осторожно: Противоударный занавес расположен под обивкой передней стойки. Следите за тем, чтобы провод не проходил по занавесу.

• Разрежьте полосу ленты из пеноматериала 100x50 мм посередине.
• Закрепить провод в нескольких местах лентой на теплопакете.
• Протянуть провод дальше к центральной консоли.

Пункты 17-28 относятся к автомобилям с внешним усилителем

• Снимите левую боковую панель туннельной консоли, освободив сначала передний край, а затем двигайтесь назад, чтобы отсоединились все зажимы.

• Снимите звуковой щит, сняв вначале два винта, и затем отогните звуковой щит в верхнем крае.

• Найдите 4-полюсный, серый, предварительно протянутый контактный разъем электропитания. Он отходит от грубого жгута проводки под панелью приборов справа от рулевого колеса.

• Возьмите жгут проводки С из комплекта. Подсоедините его к имеющемуся контактному разъему.Предварительно протянутый контактный разъем уже подсоединен в некоторых вариантах. Разъедините его и подсоедините оба контактных разъема от нового жгута проводки.
• Возьмите ленту из пеноматериала длиной 700 мм и разрежьте ее на три одинаковых части. Возьмите одну из частей и прикрепите контактные разъемы на имеющийся жгут проводки автомобиля.

Применяется только к автомобилям с левосторонним управлением

• Протяните жгут проводки назад и поперек через центральную консоль.

Касается автомобиля с левосторонним и правосторонним рулевым управлением

• Отсоедините винты усилителя (1) под правым передним сиденьем.

• Выньте усилитель. Используйте гладилку, чтобы поднять его из опущенного положения.
• Положите его вверх и вниз, как показано на иллюстрации.
• Отсоедините контактный разъем.

• Снимите кулису левого сиденья.

• Протяните провод, подсоединенный к 4-полюсному контактному разъему, от центральной консоли к усилителю под ковриком.

Применяется к автомобилям с правосторонним управлением

• Протяните провод, подсоединенный к 4-полюсному контактному разъему, справа от центральной консоли и затем далее под коврик к усилителю.

• Возьмите реле приглушения звука, два куска ленты и жгут проводки В из комплекта.
• Подсоедините протянутый жгут проводки и жгут проводки В к реле.
• Обмотайте куски ленты из пеноматериала вокруг реле.

• Подсоедините контактный разъем, отсоединенный от усилителя, к контактному разъему от реле приглушения звука.
• Обмотайте отрезанную часть ленты из пеноматериала вокруг контактных разъемов.
• Подсоедините второй контактный разъем от реле к усилителю.

• Расположите реле приглушения звука под передним левым углом в углублении.
• Установите усилитель на место и затяните его винтами.

• Закрепите полосу ленты из пеноматериала длиной 700 мм на проводе, на расстоянии 70 мм от панели управления.

• Очистите участок на панели приборов, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку.Вытирайте осторожно, не трите.
• Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды (тип YES или аналогичный).

• Снять защитную пленку с ленты, расположенной на задней стороне панели управления.

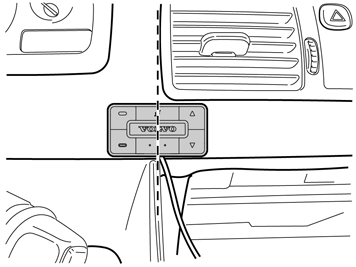

• Расположите правильно и, прижав, закрепите панель управления на приборной панели.

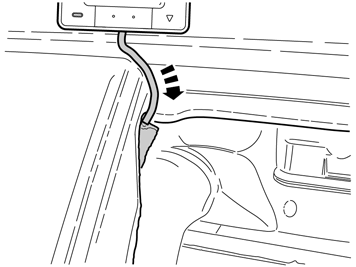

• Протяните провод к проему в центральной консоли. Провод следует расположить у верхнего края проема примерно в 10 мм от угла.

• Подсоедините жгут проводки (1) к модулю управления.
• Застопорьте защелку (2).

Применяется к автомобилям с правосторонним управлением:

• пункты 34-41 не следует зеркально отражать.

• Очистите модуль управления согласно иллюстрации при помощи изопропанола.

• Очистите участки согласно иллюстрации на обратной стороне снятой консоли климатической установки/радио при помощи изопропанола.

• Возьмите ленту-липучку и разрежьте ее на два куска одинаковой длины.
• Соединить эти куски.
• Вновь разрезать на два куска одинаковой длины.

• Снимите защитную пленку с одной стороны сжатых вместе лент-липучек.
• Установите ленты-липучки на модуль управления и прижмите их.

• Снимите оставшуюся защитную пленку с лент-липучек, подгоните и установите модуль управления на консоли, как показано на иллюстрации. Надавите на модуль управления, чтобы закрепить ленту.

Пункты 40-41 относятся к автомобилям с внутренним усилителем

• Возьмите реле приглушения звука, два куска ленты и жгут проводки А из комплекта.
• Подсоединить контактные разъемы от жгута проводки к реле.
• Обмотайте куски ленты из пеноматериала вокруг реле.

• Установить реле со жгутом проводов у заднего края проема в центральной консоли.

Относится к автомобилям с внутренним усилителем

• 1. Подсоедините жгут проводки А к жгуту проводки от модуля управления.

Относится к автомобилям с дополнительным усилителем

• 1. Подсоедините жгут проводки С к жгуту проводки от модуля управления.

Относится ко всем моделям

• 1. Подсоедините микрофон
• 1. Подсоедините панель управления

• Возьмите одну из отрезанных частей тонкой ленты из пеноматериала и обмотайте вокруг контактных разъемов.

• Обернуть одну из отрезанных частей пенопластовой ленты вокруг контактных разъемов.
• Поместите контактные разъемы и излишки длины проводов внизу центральной консоли. Убедитесь, что они не трутся о металлические края консоли.

Относится к автомобилям с внутренним усилителем

• Подсоедините серый контактный разъем (1) в новом жгуте проводки к соответствующему разъему в медиапроигрывателе.
• Подсоедините серый контактный разъем (2) в новом жгуте проводки к серому контактному разъему (3), который был отсоединен от медиапроигрывателя.
• Возьмите одну из отрезанных частей ленты из пеноматериала и обмотайте вокруг контактных разъемов (2) и (3).

• Подсоедините контактные разъемы.
• Установите на место радио/климатическую установку, прицепив ее сначала в верхнем крае. Затем прижмите ее вверх и наклоните нижнюю часть.Одновременно проверьте, чтобы провод к панели управления попал в нужное положение (см. рис. 34).
• Если не удается установить нижний край блока радио/климатической установки, убедитесь, что ни один из проводов не зажат.
• Установите винты на место.

• Установите на место снятые детали в обратном порядке.
• Поверните ключ зажигания в положение II.
• Присоедините на место отрицательный провод аккумуляторной батареи

Выполните проверку правильности функционирования, как указано ниже:

• Поверните ключ зажигания в положение I.
• Включите радиоприемник.
• Проверьте, чтобы панель управления Bluetooth светилась.
• Нажмите на кнопку (1) посередине на панели управления. Радиоприемник должен тогда замолчать, и должен начать говорить голос.
• Нажмите на кнопку (2). Голос должен тогда исчезнуть, и звук радиоприемника должен вернуться обратно.
