Безручное управление, Bluetooth (1999, 2000)

• Поверните ключ зажигания в положение 0.
• Отсоедините отрицательную клемму аккумулятора.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

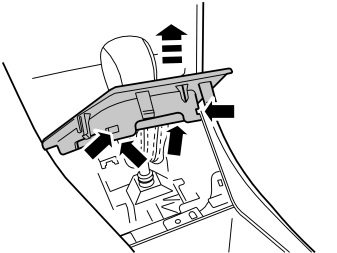

• Используйте гладилку из пластмассы и освободите защитную панель рычага переключения передач с манжетой, осторожно отогнув ее в заднем крае, чтобы отсоединились два зажима. Потяните панель вверх, чтобы отсоединились четыре зажима по бокам.

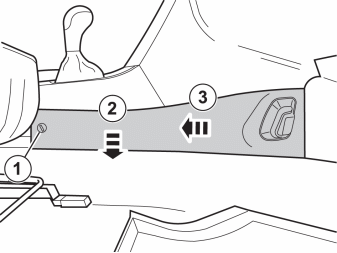

• Снимите панель вокруг рычага переключения передач - она крепится четырьмя крюками по периметру.

• Поверните ключ зажигания в положение II.
• Установите машину на ручной тормоз и переставьте рычаг переключения передач назад.

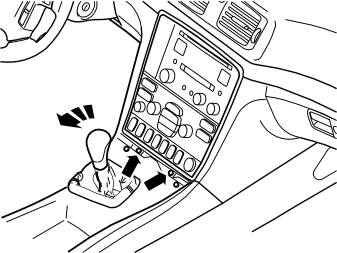

• Выверните два винта, удерживающих кронштейн с радиоприемником и защитную панель приборной панели на центральной консоли.

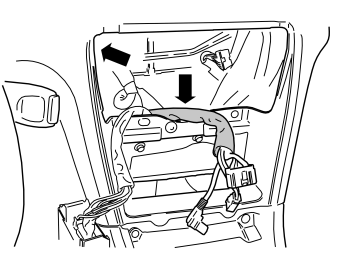

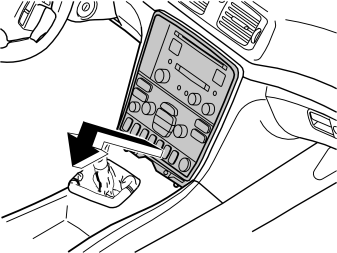

• Снимите кронштейн с панелью климатической установки и радиоприемника с центральной консоли. Потяните за нижний край до освобождения из крепежа у верхнего края. Затем откиньте его назад.

Примечание: Не повредите снятые компоненты и окружающие панели.
- Снимите контактные разъемы.
- Если 12-полюсное серое соединение в радиоприемнике не подключено, то автомобиль оснащен внешним усилителем. Эта информация используется позднее в пункте 44.

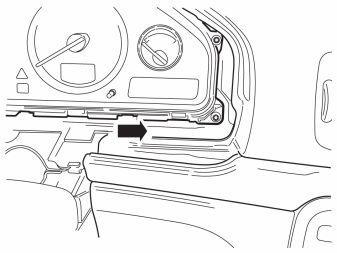

• Снимите панель на торце панели приборов.

• Поверните зажим (1) на четверть оборота против часовой стрелки.
• Потяните панель наружу за задний край.
• Затем потяните панель назад, пока не отпустят крюки.
• Снимите панель.

• Снимите винты и звуковой щит.

Относится к S60 и V70

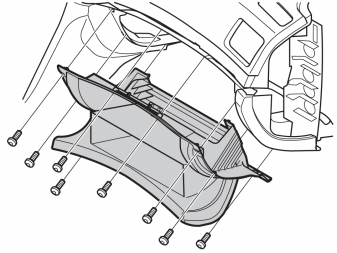

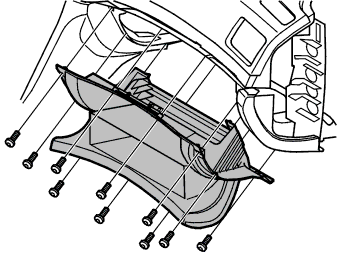

• Откройте перчаточный ящик.

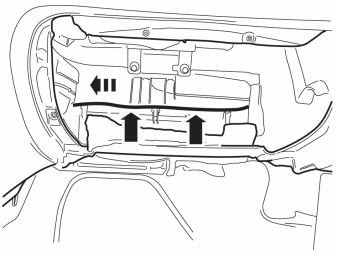

• Поднимите два крюка на каждой стороне мимо выступов.

Относится к S60 и V70

• Отцепите амортизацию.

Относится к S60 и V70

1. Снимите:

Касается S80

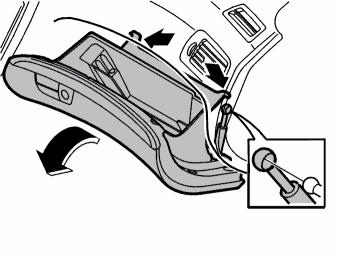

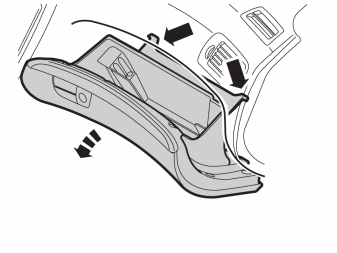

• Откройте перчаточный ящик
• Поднимите два крюка на каждой стороне мимо выступов.

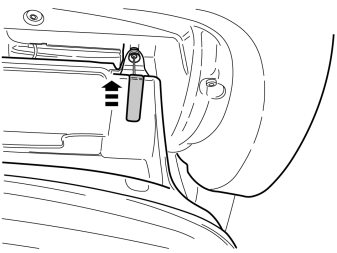

• Освободите газовый амортизатор, потянув его прямо наружу.

Касается S80

1. Снимите:

• Снимите уплотнительную планку двери (1) у стойки А.
• Потяните панель, чтобы ее освободить.
• Отрежьте предохранительный зажим (2).
• Поднимите панель вверх и внутрь в автомобиль.

Примечание: Убедитесь в том, что направляющие выступы на панели не царапают панель приборов.
- Поверните предохранительный зажим на четверть оборота и снимите его.

• Откиньте вниз защитную крышку (1), потянув передний край крышки вниз.
• Сожмите крепежные крюки (2). Потяните вниз передний край панели и затем отсоедините ее задний край.

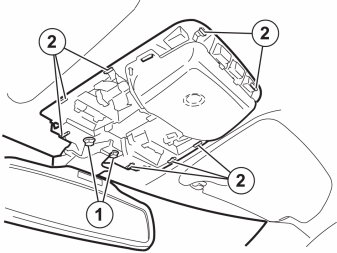

• Выверните винты (1).
• Вдавите запорные крюки (2).
• Осторожно отсоедините, потянув внутренние подсветки вниз, и оставьте их висеть на своих проводах.

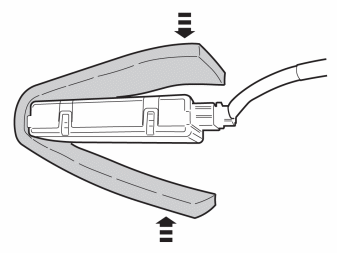

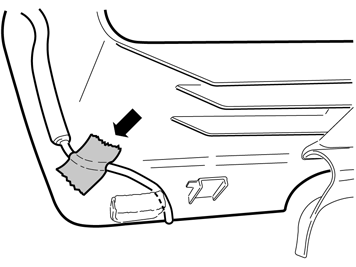

• Закрепите ленту из пеноматериала длиной 700 мм на проводе микрофона, на расстоянии 60 мм от микрофона.

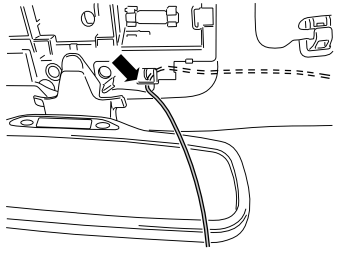

• Вставьте провод в микрофон у черного контактного разъема.

• Осторожно оттяните вниз обивку потолка и протяните провод над обивкой к передней стойке.

• Установите на место потолочную панель и одновременно подгоните длину провода.
• Очистите микрофон и потолочную панель на участке, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую ткань.Вытирайте осторожно, не трите.
• Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды (тип YES или аналогичный).

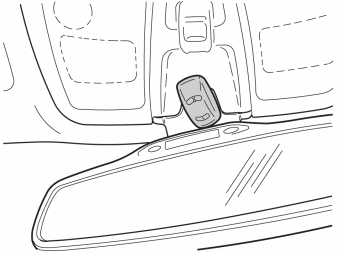

• Снимите защитную пленку на одной стороне ленты-липучки и прижмите ее на микрофон.

• Удалите остающуюся защитную пленку с ленты-липучки. Установите микрофон на место и прижмите его.

Примечание: Микрофон необходимо направить к водителю. Убедитесь, что он не мешает при регулировке зеркала заднего вида, и введите избыток длины провода под панель.

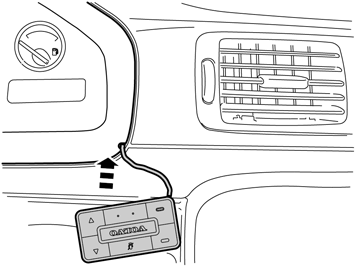

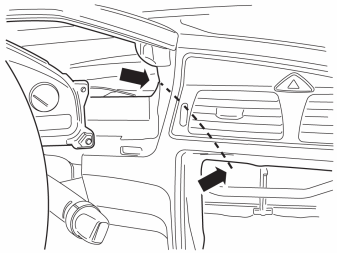

• Протяните провод вдоль передней стойки к приборной панели.
• Разрежьте 2 куска ленты из пеноматериала размером 100 х 50 мм посередине.
• Это лентой закрепите проводку на передней стойке.

Осторожно: Противоударный занавес расположен под обивкой передней стойки. Следите за тем, чтобы провод не проходил по занавесу.

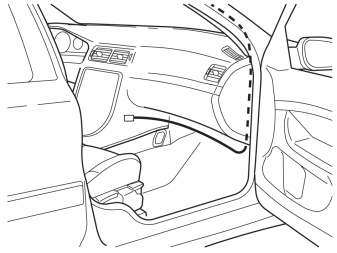

• Протяните провод вдоль нижней стороны панели приборов к центральной консоли.
• Установите новый предохранительный зажим на панель стойки А.

Примечание: Необходимо использовать новый предохранительный зажим при установке панели стойки А.
- Прижмите панель стойки А.
- Установите на место уплотнительную прокладку в дверной проем.

Примечание: Важно, чтобы предохранительный зажим/крюк и панель были правильно установлены, чтобы это не влияло на шторку безопасности системы SRS.

• Разрежьте 1 кусок ленты из пеноматериала размером 100 х 50 мм посередине.
• Закрепить провод в нескольких местах лентой на теплопакете.

• Зафиксируйте рулевое колесо в самом нижнем заднем положении.
• Освободите резиновое уплотнение с верхнего кожуха рулевого колеса, осторожно отсоединив крепежные крюки.

Относится к S60 и V70

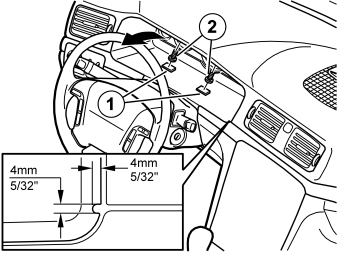

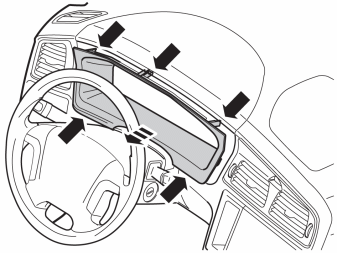

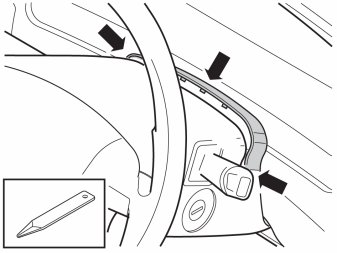

• Снимите рамку приборного щитка, осторожно отогнув в нижнем крае, чтобы отсоединились два зажима.
• Потяните рамку назад, чтобы отсоединились три зажима в верхнем крае.

Примечание: Не повредите приборную панель.

Относится к S60 и V70

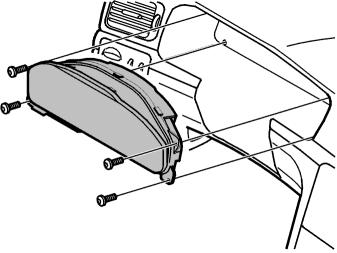

• Выверните 4 винта.
• Вытащите приборный щиток, не отсоединяя контактный разъем.
• Положите приборный щиток в левую сторону.

Относится к S60 и V70

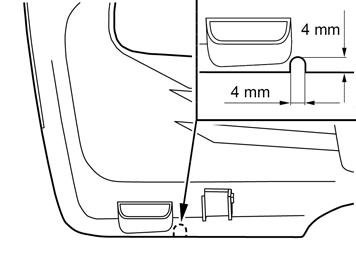

• Выпилите напильником гнездо для провода в рамке.

Относится к S60 и V70

• Возьмите ленту из пеноматериала длиной 700 мм и отрежьте кусок длиной 20 мм.
• Закрепите длинную ленту из пеноматериала на проводе, начиная на расстоянии 50 мм от панели управления.

Относится к S60 и V70

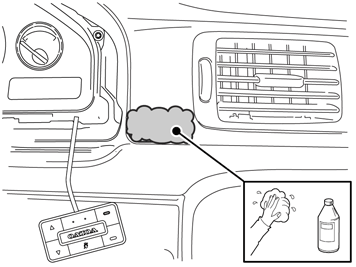

• Очистите участок на панели приборов, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку.Вытирайте осторожно, не трите.
• Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

Относится к S60 и V70

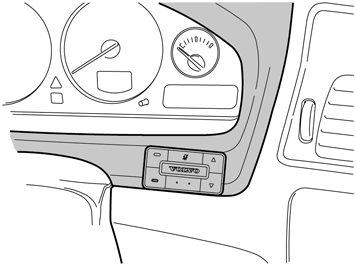

• Снять защитную пленку с ленты, расположенной на задней стороне панели управления.
• Поставьте панель управления к рамке. Нижний край ленты должен быть в верхней кромке на скосе рамки.

Относится к S60 и V70

• Вогните и зафиксируйте провод на задней стороне рамки с помощью отрезанного куска ленты (20мм).

Относится к S60 и V70

• Вставьте провод в проем и протяните его к правой стороне центральной консоли.
• Установите на место приборный щиток. Провод должен быть поверх приборного щитка.

Относится к S60 и V70

• Установите на место рамку и резиновое уплотнение.

Касается S80

• Отметьте место для гнезда провода в панели.
• Снимите защитные крышки (1) небольшой отверткой и винты (2).
• Снимите панель, отогнув верхний край наружу и вытащив ее.
• Выпилите гнездо напильником согласно маркировке.

Касается S80

• Закрепите полосу ленты из пеноматериала длиной 700 мм на проводе, начиная на расстоянии 70 мм от панели управления.

Касается S80

• Втяните провод под приборный щиток и далее к центральной консоли

• Очистите участок на панели приборов, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку.Вытирайте осторожно, не трите.
• Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

Касается S80

• Установите на место рамку, винты, защитные крышки и проведите провод через гнездо.

A

• Поместите проводку панели управления в паз, как показано на рисунке.

В

• Снять защитную пленку с ленты, расположенной на задней стороне панели управления.
• Расположите правильно и, прижав, закрепите панель управления на приборной панели.

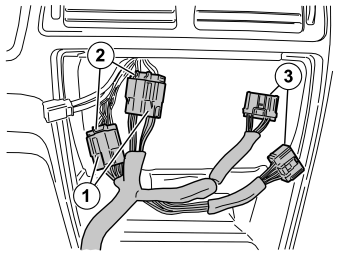

• Подсоедините зеленый и серый контактный разъем провода переходника (1) к жгуту проводки автомобиля (2).
• Возьмите ленту из пеноматериала длиной 700 мм и разрежьте ее на три равные части. Обмотайте одну часть вокруг контактных разъемов (1) и (2).
• Контактные разъемы (3) подключаются впоследствии к стереоустановке. Расположите собранный серый контактный разъем вверху влево.

Относится к автомобилям с дополнительным усилителем

• Возьмите серый контактный разъем, расположенный вверху влево в центральной консоли.
• Снимите ленту из пеноматериала.
• Разъедините контактные разъемы и подсоедините 2 серых контактных разъема провода переходника.
• Установите на место ленту из пеноматериала.

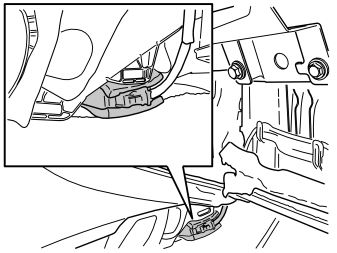

• Разрежьте защитный кожух для жгута проводки с проводом антенны на расстоянии около 120 мм.
• Собранный серый контактный разъем располагается вверху влево, а собранный зеленый - в основании посередине, чтобы они не мешали при установке радиоприемника.

• Подсоедините провода к реле приглушения звука.

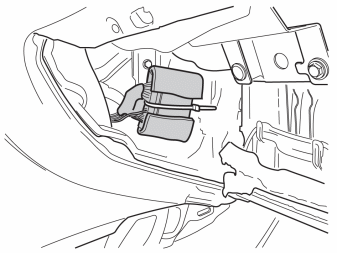

• Обмотайте 1 кусок толстой ленты из пеноматериала вокруг реле приглушения звука и контактных разъемов.

• Возьмите большой ленточный зажим из комплекта и зафиксируйте реле приглушения звука к листовой консоли блока управления микроклиматом.

• Подсоедините жгут проводки к модулю управления (1).
• Застопорьте защелку (2).

• Закрепите 2 куска толстой ленты из пеноматериала на модуле управления.

• Расположите модуль управления между блоком управления микроклиматом и полом.
• Протяните вверх жгут проводки к центральной консоли.

• Подсоедините контактные разъемы следующим образом:

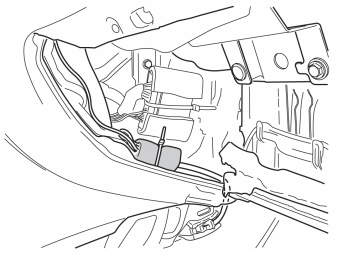

• Возьмите одну из отрезанных частей ленты из пеноматериала и обмотайте вокруг контактных разъемов.
• Возьмите большой ленточный зажим из комплекта и зафиксируйте контактные разъемы, а также избыток длины проводов на внутренней стороне центральной консоли.

• Установите на место снятые детали в обратном порядке.
• Поверните ключ зажигания в положение II.
• Присоедините на место отрицательный провод аккумуляторной батареи

Выполните проверку правильности функционирования, как указано ниже:

• Установите ключ зажигания в положение I.
• Включите радиоприемник.

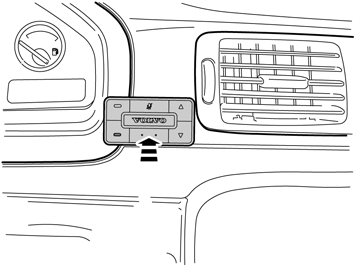

• Проверьте, чтобы панель управления Bluetooth светилась.
• Нажмите на кнопку (1) посередине на панели управления. Радиоприемник должен тогда замолчать, и должен начать говорить голос.
• Нажмите на кнопку (2). Голос должен тогда исчезнуть, и звук из радиоприемника должен возвратиться.
