Бамперы (1994, 1995)

Передний бампер

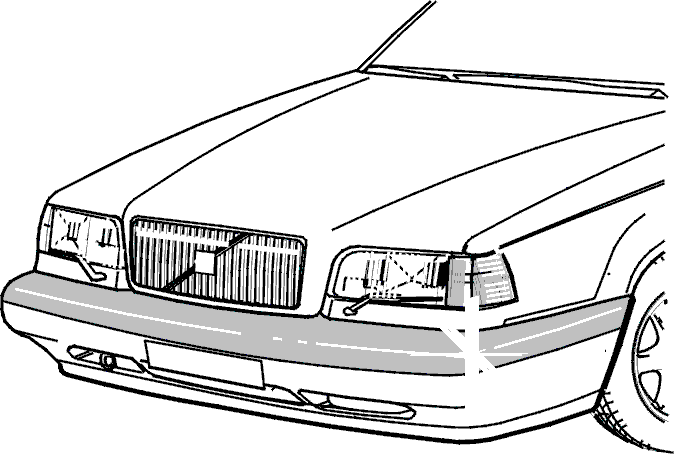

Новая накладка бампера имеет больший, чем раньше размер и состоит из верхней и нижней секций.

Для замены бампера:

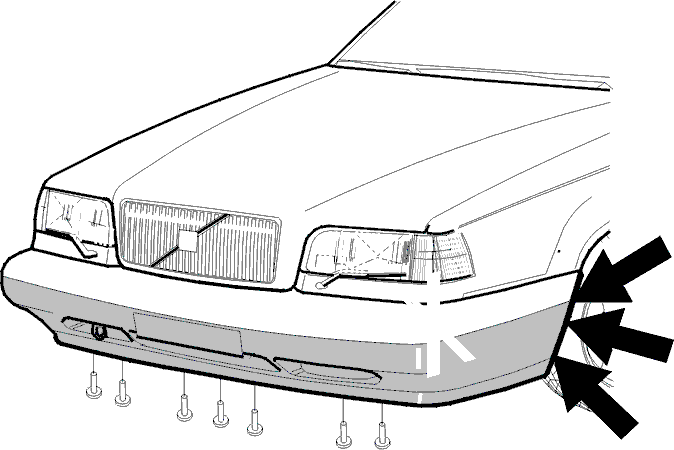

Снимите заклепки в колесной нише (по три с каждой стороны).

Примечание: Алюминиевые заклепки могут высверливаться. Пластмассовые заклепки можно срубить при помощи ножа и молотка.

Отверните два винта держателя номерного знака.Выверните снизу винты крепления нижней накладки бампера (7 винтов).

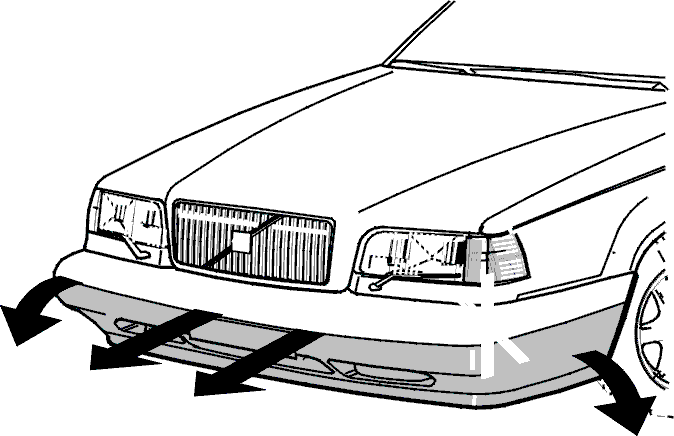

Вытяните нижнюю секцию накладки бампера.Потяните верхнюю часть в направлении, указанном стрелкой.

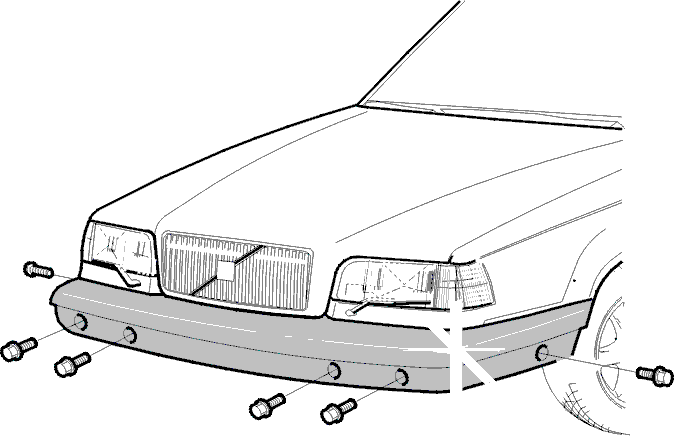

Выверните 6 винтов, как показано на рисунке.Снимите бампер и верхнюю секцию накладки бампера.Снимите накладку с бампера (8 винтов).

Установите:

В обратном порядке.

Задний бампер, четырехдверный кузов

Накладка (наружный пластмассовый корпус) бампера имеет больший размер и представляет собой единую деталь.

Задний бампер, пятидверный кузов

Бампер имеет больший размер и состоит из единого блока.

Для замены бампера:

(Процедура замены бампера одинакова для автомобилей с четырех- и пятидверным кузовами).Поднимите автомобиль.Снимите выводную трубу глушителя.Снимите заклепки в кожухе колеса (по три с каждой стороны).

Примечание: Алюминиевые заклепки можно высверлить. Пластмассовые заклепки можно срезать с помощью ножа и молотка.

(Смотри описание процедуры замены переднего бампера).

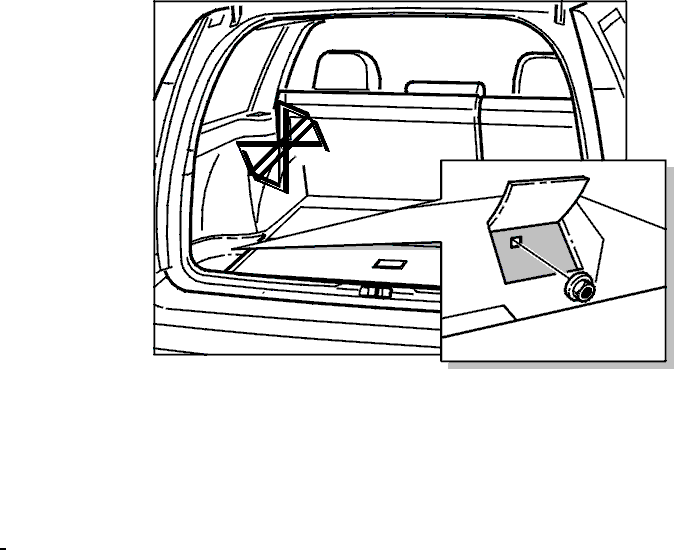

Откройте крышку багажника или заднюю дверь.Заверните матерчатую панель (шторку), расположенную с левой стороны - четырехдверные модели. На пятидверных моделях - снимите левый люк в полу и приподнимите угол звукоизолирующего материала.Отверните левую гайку (M6) крепления накладки.

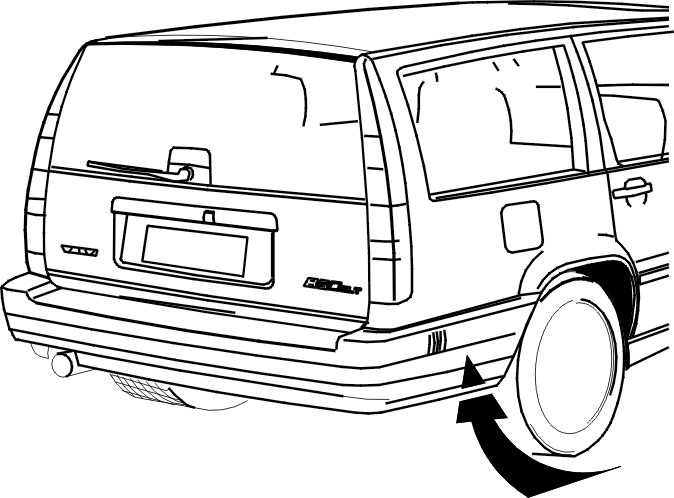

Снимите правую гайку крепления накладки.Гайка расположена снаружи - под автомобилем.Отверните два винта, расположенных рядом с креплениями.Снимите бампер вверх.

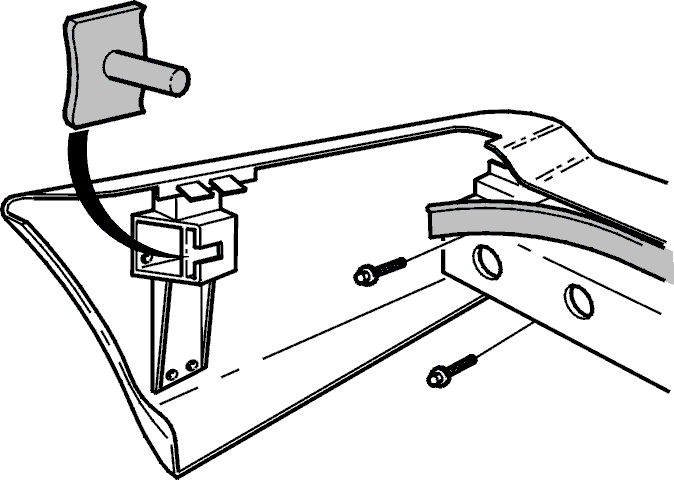

Снимите накладку с балки (8 винтов с внутренним шестигранником сверху, 5 таких же винтов снизу).Снимите обе боковые установочные пластины.Снимите резиновую ленту (пылезащитная накладка), закрепленную с помощью клеящей ленты с двухсторонним клеевым слоем.

Установите:

Установите в накладку бампера узел поглощения энергии удара.

Установите балку бампера на деталь поглощения энергии удара.

Закрепите накладку винтами на балке бампера.

Установите левую и правую боковые крепежные пластины.

Установите резиновую ленту (пылезащитную накладку).

Выровните положение крепежных кронштейнов на кузове.

Попробуйте установить бампер на автомобиль.

Снимите бампер и затяните крепежные кронштейны.

Установите бампер.

Сначала закрепите винтами боковые панели, после этого выполните затяжку крепежных кронштейнов.

Установите заднюю дверь (пятидверные автомобили), разверните матерчатую панель (четырехдверные автомобили).

Прикрепите заклепками облицовку крыла к накладке бампера.

Установите выводную трубу глушителя.
