Бампер, задний, замена (2005, 2006)

Снятие заднего бампера

Снимите:

• задний люк пола
• передний люк пола
• аккумулятор. См.: Аккумулятор, замена
• крышку и звукоизоляцию на правой стороне. См.: Опорная плита и инструментальный ящик. В качестве альтернативы - низкочастотный громкоговоритель. См.: Низкочастотный громкоговоритель и усилитель для низкочастотног о громкоговорителя

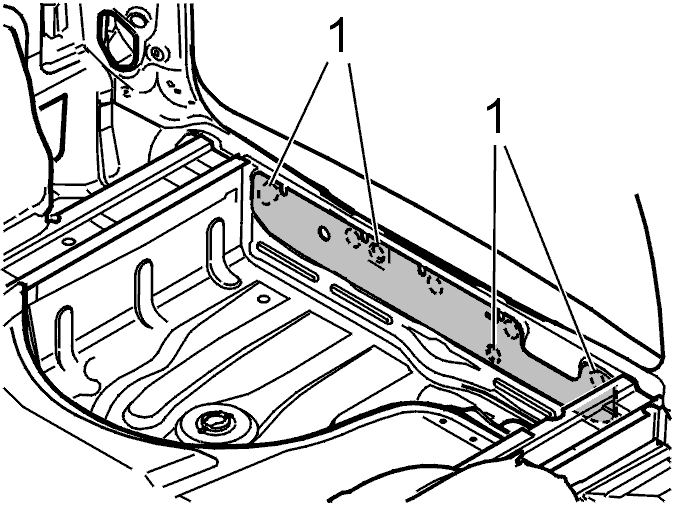

• 4 звукоизоляционные секции (1) и 4 гайки. Используйте длинную 13 мм насадку.

Подсказка: Используйте бутиловую ленту, чтобы закрепить гайки в насадке. В противном случае гайки легко потерять.

Снимите:

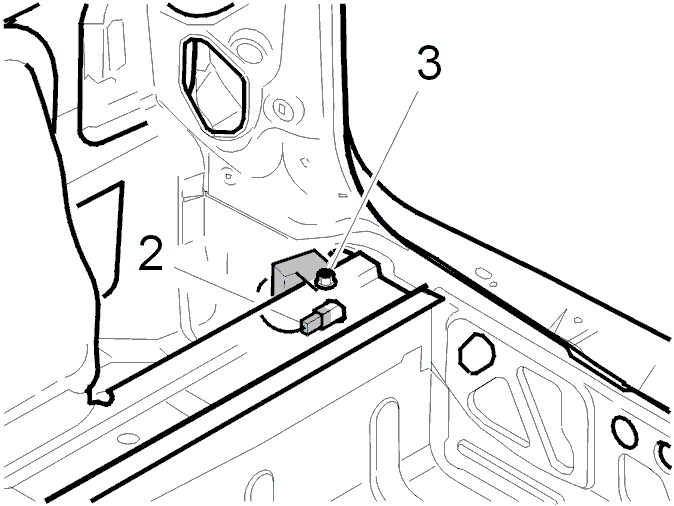

• разъем (2) антенного усилителя. В качестве альтернативы выверните винт (3). Затем снимите кронштейн
• 4 разъема датчиков помощи при парковке, если применимо.

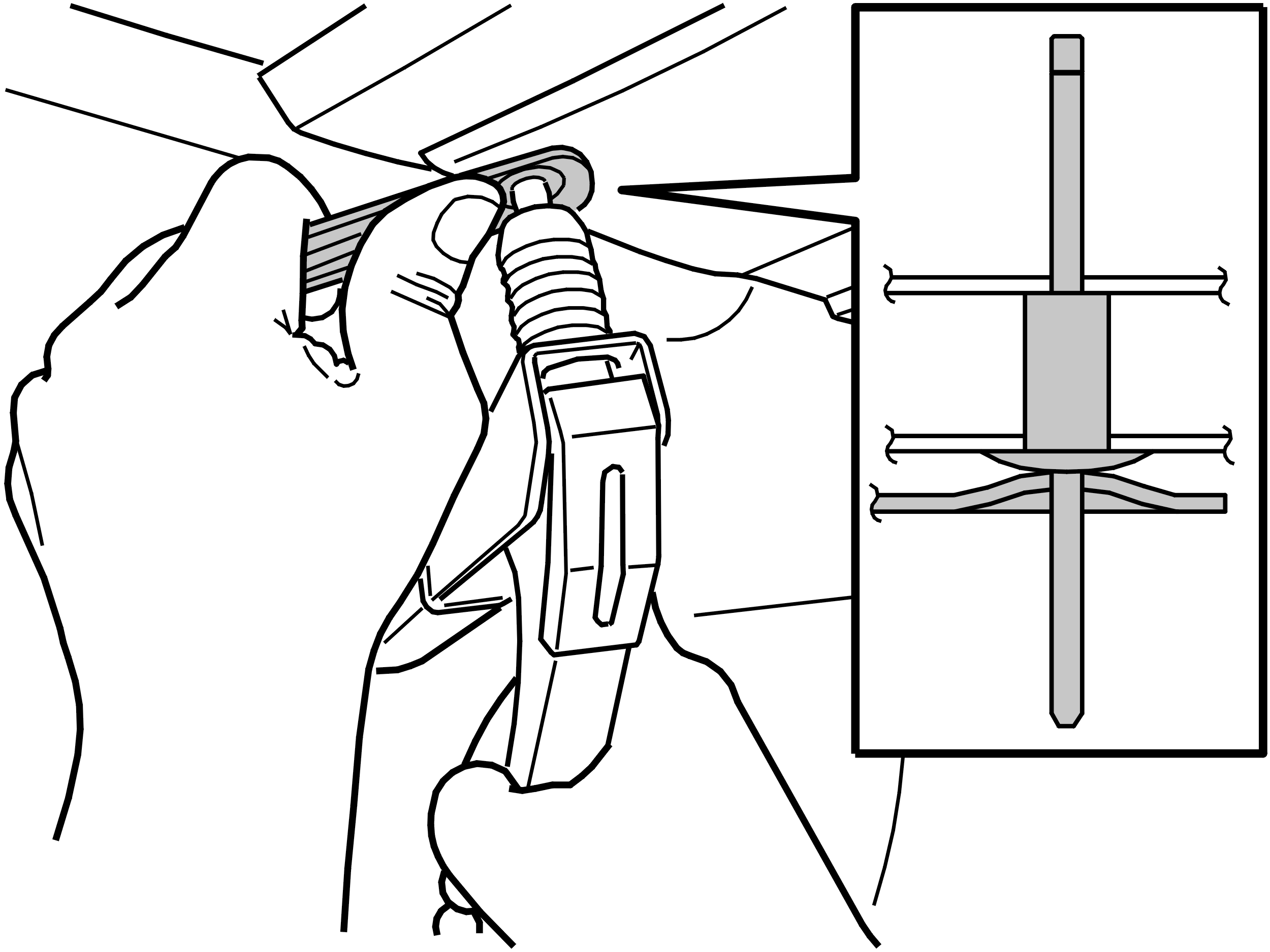

Снимите заклепки, по 1 на каждой стороне. См.: Снятие заклепок.

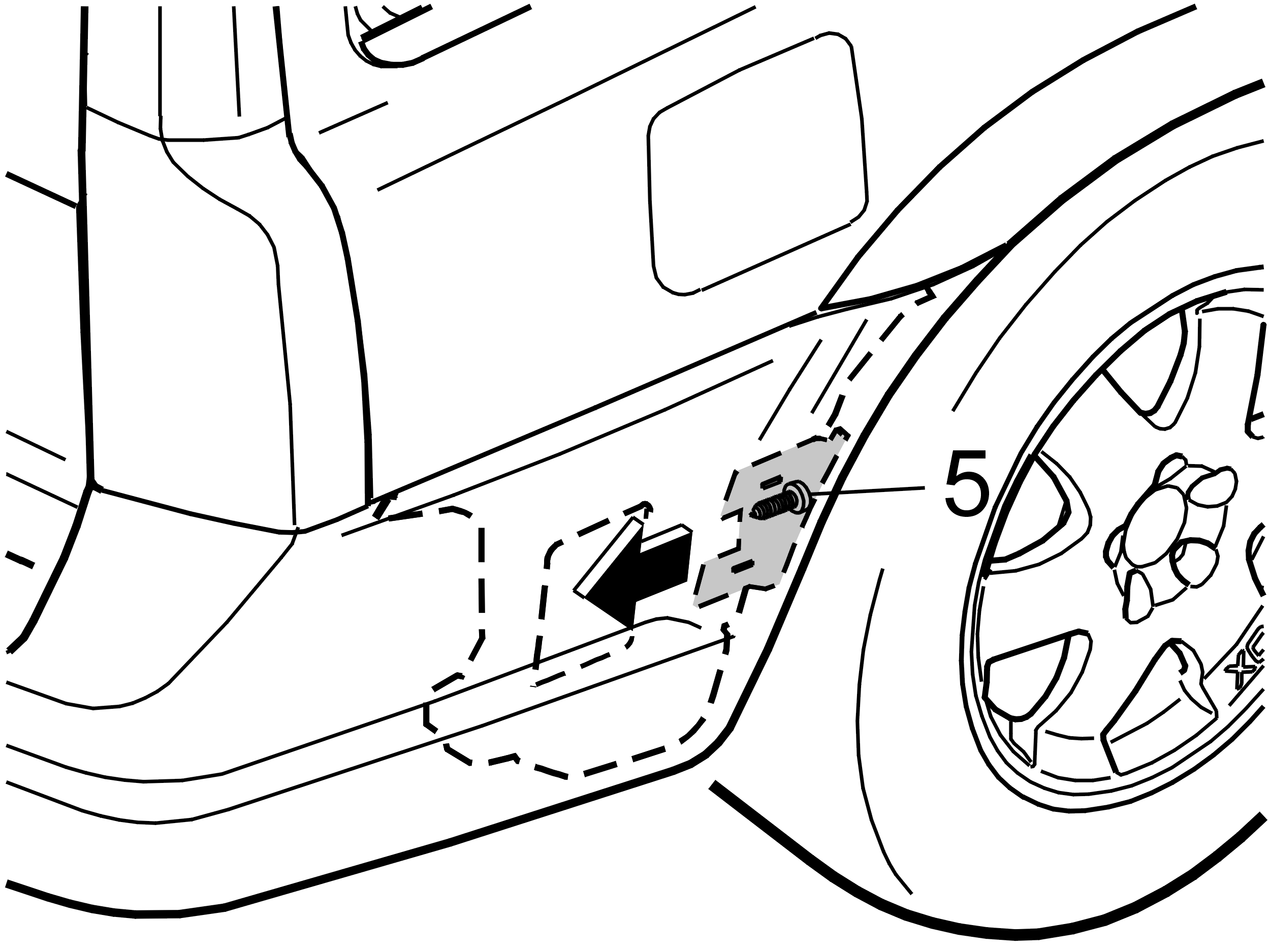

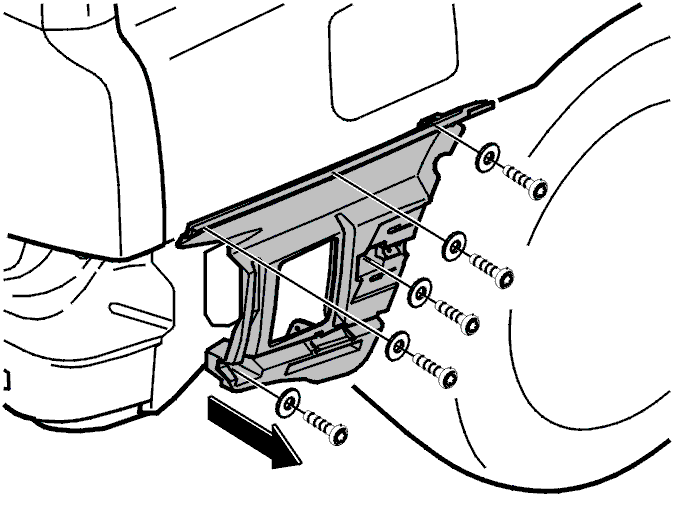

Ослабьте винты (5), по 1 на каждой стороне, так чтобы скользящее крепление вышло из накладки бампера.

Подсказка: Нажмите на винт так, чтобы вышла головка винта.

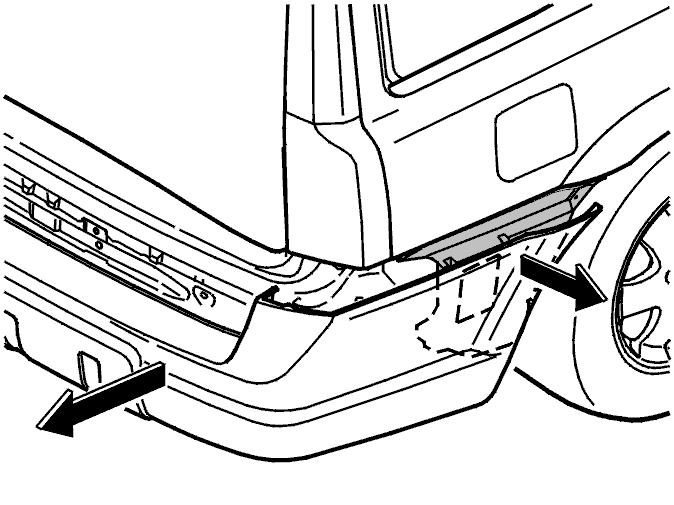

Потяните бампер назад, одновременно оттягивая обе стороны наружу, так чтобы край вышел из бокового кронштейна.

Примечание: Для этого требуется два человека.

Откройте заднюю дверь автофургона.

Перестановка компонентов

Переставьте:

• крышку буксирной проушины
• уплотнительную накладку. Стяните ее.

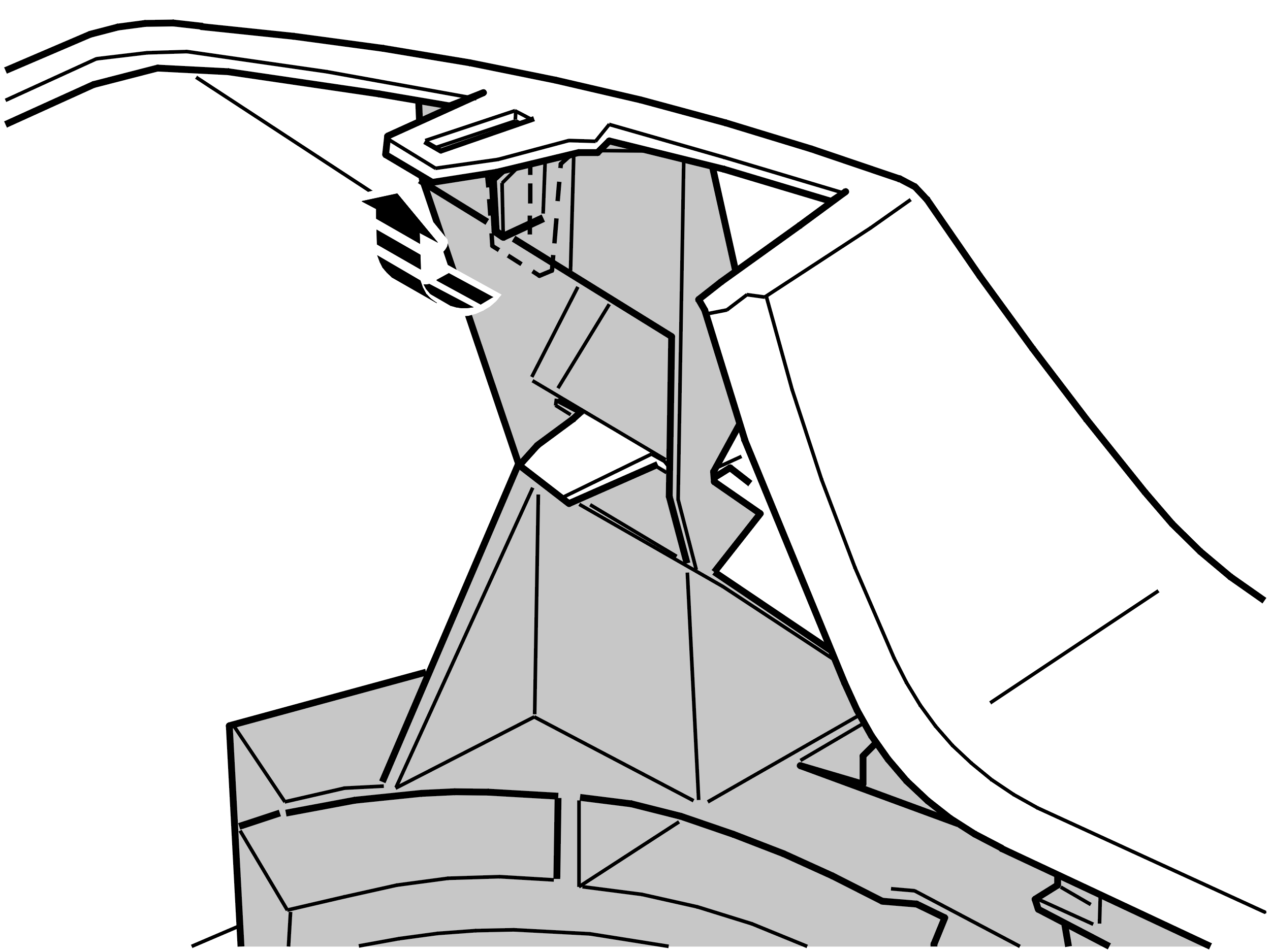

Отведите вверх запорные планки, по 1 на каждой стороне.Отцепите 13 крюков.Снимите и разъедините заднюю секцию и поглотитель энергии (пеноматериал/демпфер).

Перестановка задней защитной панели

Снятие

Примечание: Прежде чем заменять защитную панель, следует снять заднюю секцию.

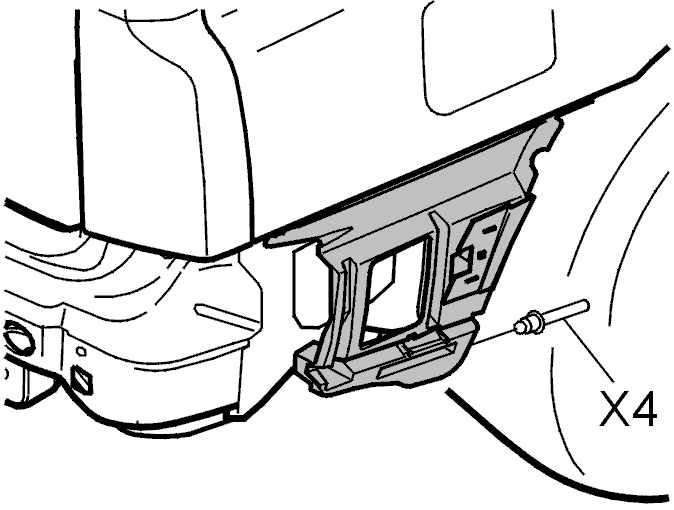

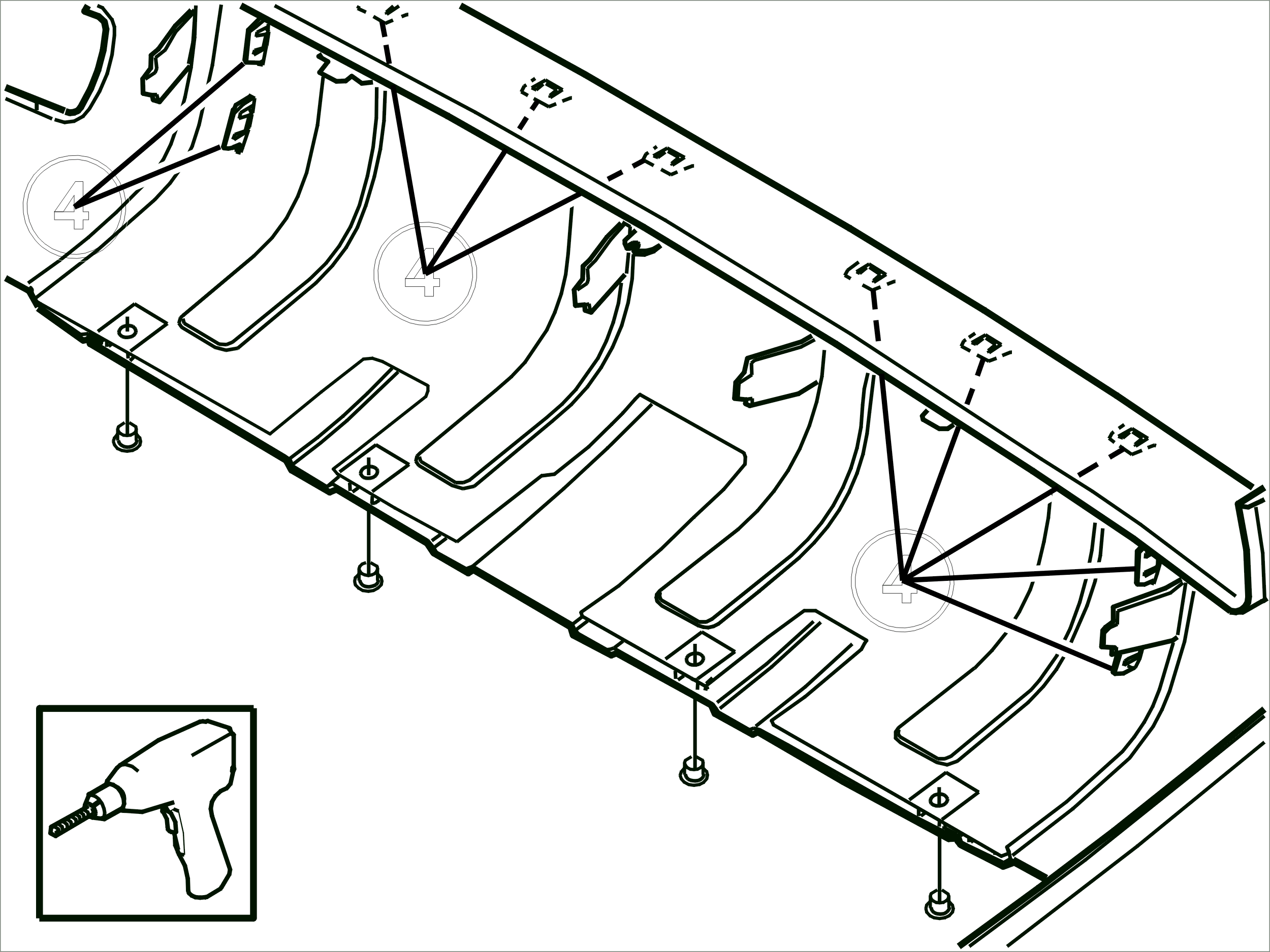

Снимите 4 заклепки. См.: Снятие заклепок.Отцепите 10 крюков (4)Снимите защитную панель.

Установка

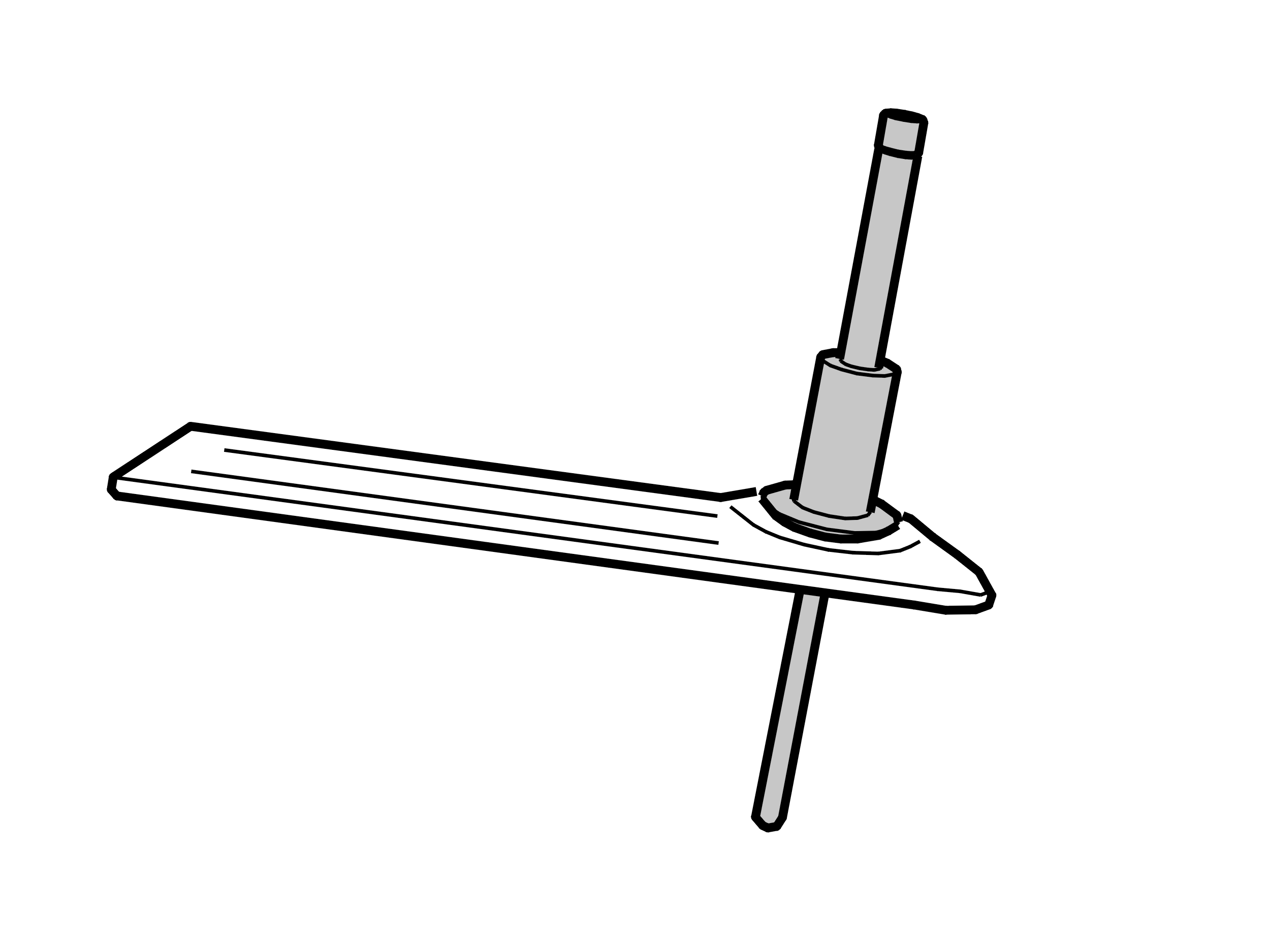

Примечание: Используйте установочный инструмент и заклепки с прокладками. См. VIDA, Информация о запасных деталях.

Зацепите защитную панель за оболочку.Установите 4 заклепки.

Перестановка боковых крепежных кронштейнов

Снимите:

• заклепки, по 4 на каждый кронштейн. См.: Снятие заклепок

• винты, по 5 на каждый кронштейн.

Перестановка антенны

Переставьте антенну. См.: Антенна, бампер, задний, замена.

Установка заднего бампера

Установите:

• поглотитель энергии (демпфер/пеноматериал) задней секции
• бампер на кузове.

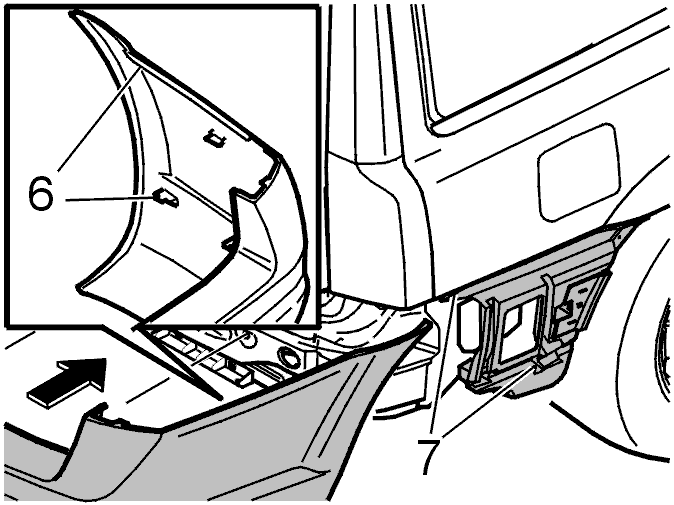

Направьте выступы (6) для бампера в пазы (7) на скользящем кронштейне. Нажмите в верхней части, чтобы выступы задействовались.

Подсказка: Эту операцию легче выполнять вдвоем.

Осторожно: При установке не используйте заклепки.

Установите:

• пружинную гайку, по 1 на каждой стороне.

• винт, по 1 на каждой стороне. Затяните.

Примечание: Моменты затяжки см. в: Момент затяжки.

Установите 4 гайки M8. Затяните.

Подсказка: Используйте бутиловую ленту, чтобы закрепить гайки в насадке. В противном случае гайки легко потерять.

Установите:

• 4 секции звукоизоляции в багажном отсеке
• 4 разъема датчиков помощи при парковке, если применимо
• разъем антенны

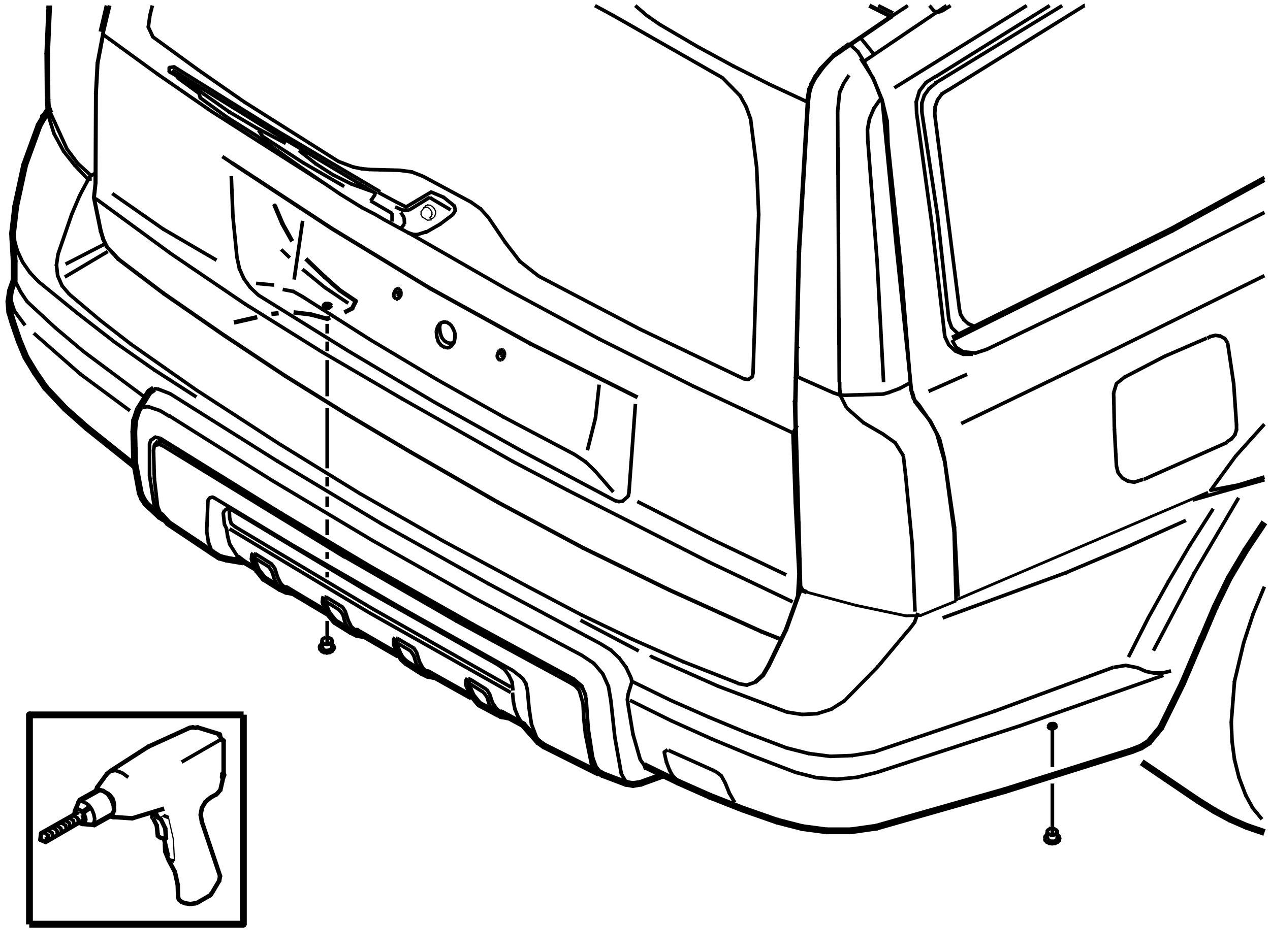

• винт, по 1 на каждой стороне, на верхней части оболочки возле надколесной дуги.

• крышку и звукоизоляцию на правой стороне. См.: Опорная плита и инструментальный ящик. В качестве альтернативы - низкочастотный громкоговоритель. См.: Низкочастотный громкоговоритель и усилитель для низкочастотног о громкоговорителя

• разъем усилителя антенны. В качестве альтернативы установите винт и затяните
• аккумулятор. См.: Аккумулятор, замена
• передний люк пола
• задний люк пола.

Закройте заднюю дверь автофургона.
