Бампер, передний, замена (2005, 2006)

Снятие переднего бампера

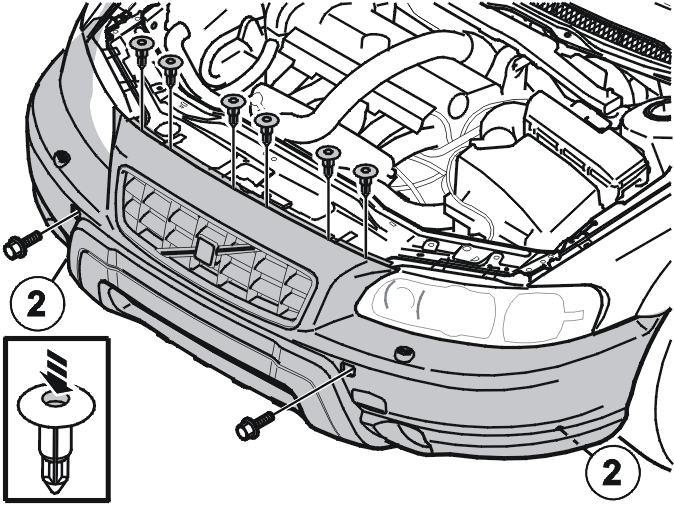

Снимите:

• 2 крышки
• 2 зажима (2) на нижней стороне оболочки бампера
• 2 винта.

Подсказка: Для фиксирования винтов используйте бутиловую ленту. В противном случае винты легко потерять.

Снимите 6 зажимов на верхнем крае накладки бампера.

Ослабьте винт (3), по 1 на каждой стороне, так чтобы скользящее крепление вышло из накладки бампера.

Подсказка: Нажмите на винт так, чтобы вышла головка винта.

Потяните бампер вперед, одновременно оттягивая обе стороны наружу, так чтобы края освободились от скользящего крепления.

Подсказка: Эту операцию легче выполнять вдвоем.

Снимите:

• 2 разъема противотуманных фонарей
• быстросъемный разъем шланга омывателя фары.

Перестановка задней секции

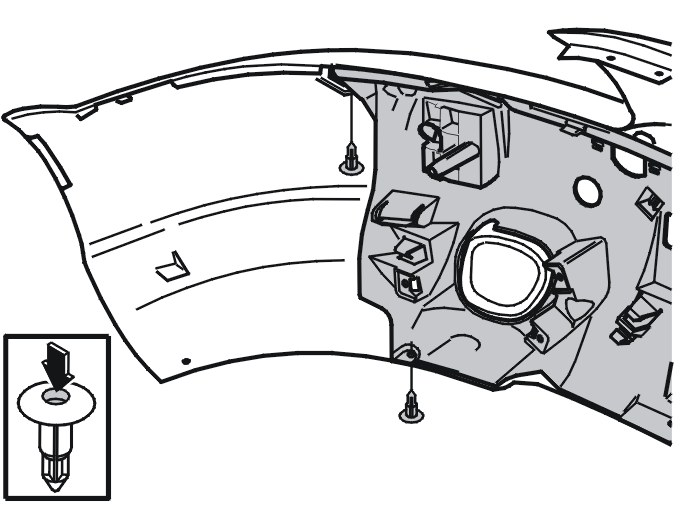

Снимите:

• зажимы, по 2 на каждой стороне.

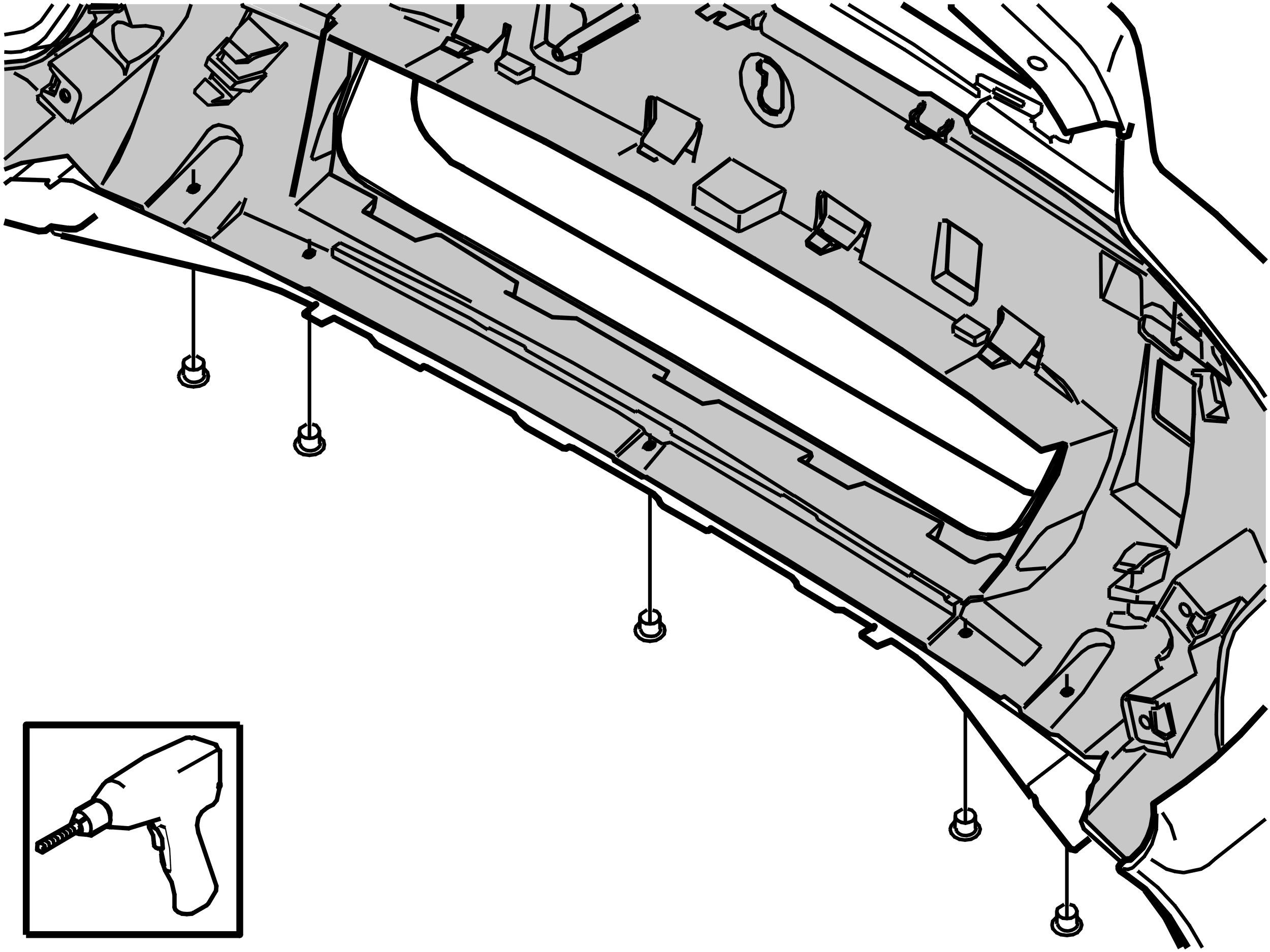

• 5 заклепок. См.: Снятие заклепок.

Отсоедините заднюю секцию.

Перестановка противотуманных фонарей

Переставьте противотуманные фонари. См.: Противотуманные фонари, передние, замена.

Перестановка распылителей омывателей высокого давления

Переставьте распылители омывателей высокого давления. См.: Распылитель, омыватель высокого давления, фара, замена.

Перестановка передней защитной панели

Установка

Примечание: Используйте установочный инструмент и заклепки с прокладками. См. VIDA, Информация о запасных деталях.

Зацепите защитную панель за оболочку.

Установите:

• заднюю секцию
• 5 заклепок.

Снятие

Примечание: Прежде чем заменять защитную панель, следует снять заднюю секцию.

Отцепите 10 крюков.Снимите защитную панель.

Переставьте

• решетку радиатора. См.: Решетка радиатора, замена
• держатель номерного знака и номерной знак. Закреплено 4 винтами
• крышку буксирной проушины.

Перестановка бокового кронштейна

Снимите:

• заклепки, по 4 на каждый кронштейн. См.: Снятие заклепок
• винты, по 5 на каждый кронштейн.

Установка переднего бампера

Примечание: Моменты затяжки см. в: Момент затяжки.

Установите:

• 2 разъема противотуманных фонарей
• быстросъемный разъем шланга омывателя фары
• накладку бампера.

Примечание: Убедитесь, что накладка бампера правильно расположена на скользящих креплениях по бокам.

Установите:

• 6 зажимов на верхнем крае накладки бампера
• 2 винта. Затяните
• 2 крышки
• 2 зажима на нижней стороне накладки бампера.

Затяните 2 винта скользящих опор.
