Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие крышки багажника
Откройте крышку багажника.
Снимите:
- панель крышки багажника. См.: Panel bagagelucka
- наружную ручку. См.: Handtag yttre bagagelucka
- разъем на механизме замка
- 5 зажимов.

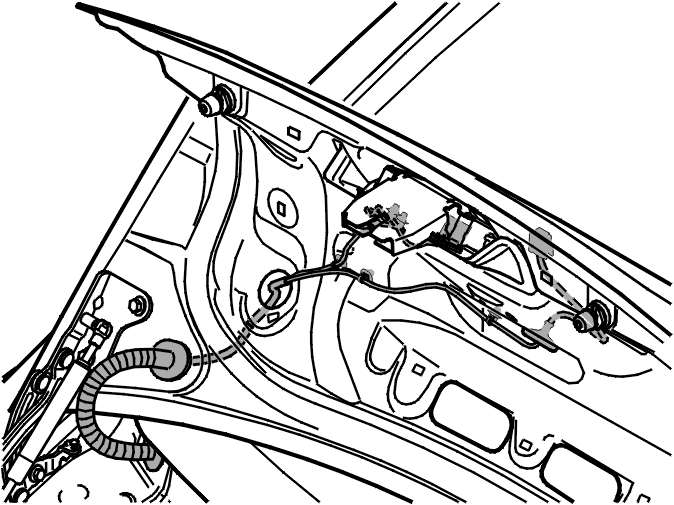

Снимите жгут проводов с крышки багажника.

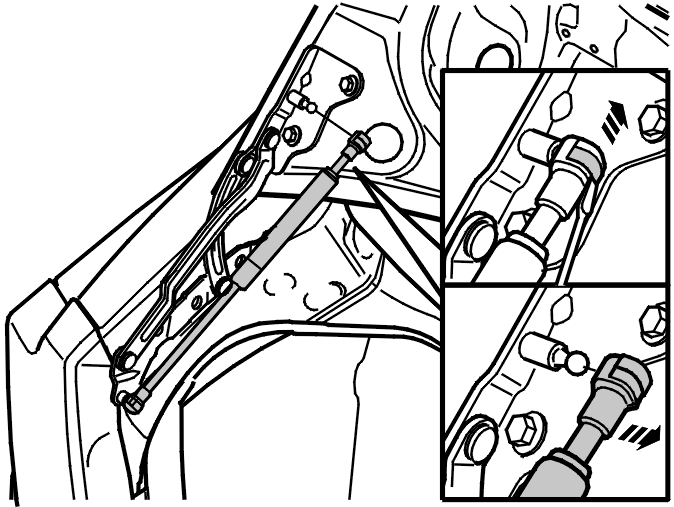

Отсоедините 2 демпфера крышки багажника.
Примечание: Отсоедините только верхнее крепление демпфера.
Подсказка: Поднимите защелку на демпфере отверткой. Затем вытяните демпфер из петли по прямой.

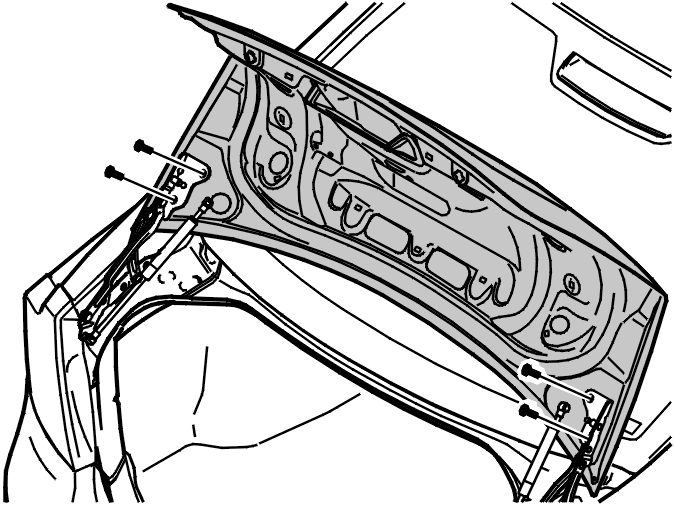

Выверните 2 винта на каждой стороне.
Осторожно: Чтобы не повредить лакокрасочное покрытие, для выполнения этой процедуры необходимы два человека.
Снимите крышку багажника.
Перестановка компонентов
Перестановка компонентов

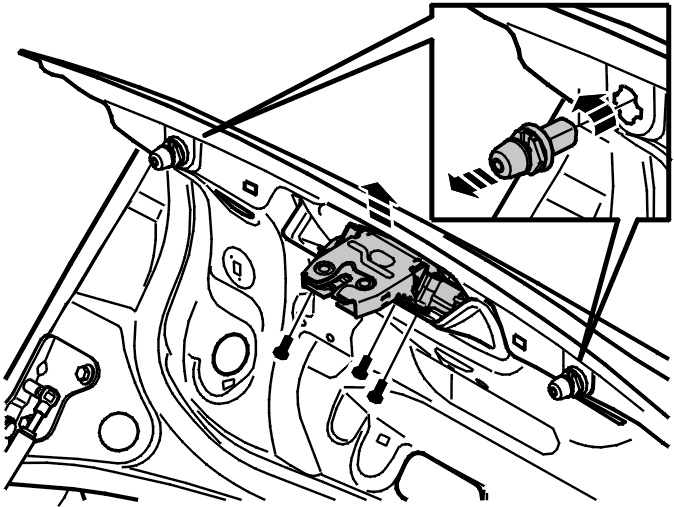

Переставьте:
- механизм блокировки. См. Låsmekanism bagagelucka
- 2 регулировочных винта. Поверните винты на ¼ оборота, чтобы их ослабить.
Установка
Установка крышки багажника
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Расположите крышку багажника. Установите 4 винта.
Осторожно: Чтобы не повредить лакокрасочное покрытие, для выполнения этой процедуры необходимы два человека.
Затяните 4 винта M8.
Вдавите на место 2 демпфера.
Проденьте жгут проводов сквозь наружную ручку и механизм замка.
Установите:
- разъем на механизме замка
- наружную ручку. См.: Handtag yttre bagagelucka
- панель крышки багажника. См.: Panel bagagelucka.
