Багажник / балки крыши, замена

Снятие балок крыши

• Снимите переднюю и заднюю крышки, потянув крышки в стороны до тех пор, пока не освободится шпонка (3)
• Потяните вперед.

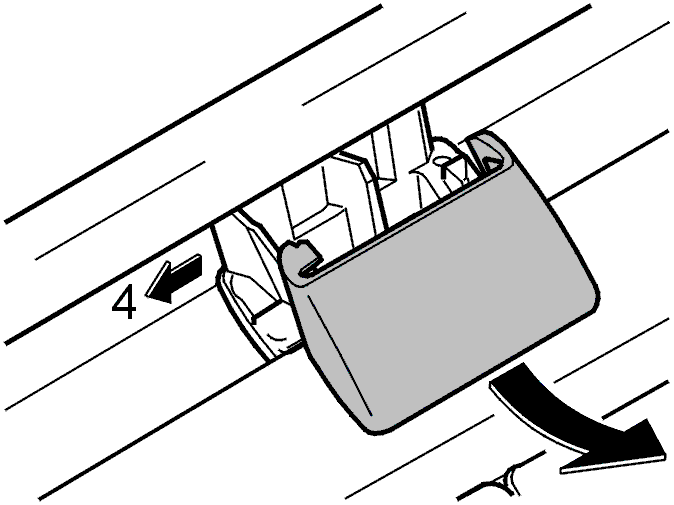

• Снимите центральную крышку, взявшись за нижний угол и потянув вверх и в сторону (4).

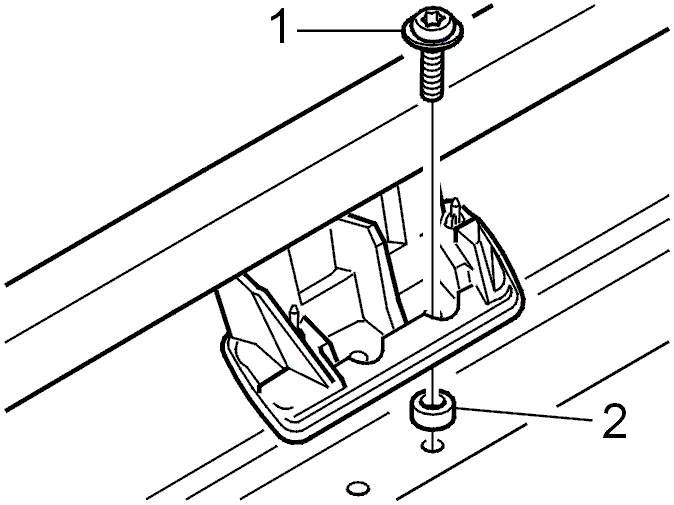

Снимите:

• Винт (1)
• Уплотнительные шайбы (2).

Примечание: Уплотнительные шайбы и винты должны быть заменены при повторной установке.

Установка балок крыши

• Начните с установки центральной ножки
• Затяните винт. Затяните до 6 Н·м.

Примечание: Убедитесь, что резьба винтов входит в зацепление.

Примечание: Не превышайте установленный момент затяжки. Прокладка может не обеспечивать правильного уплотнения.

Если балки крыши и держатели груза несли тяжелый груз: проверьте моменты затяжки.
