Бачок омывателя ветрового стекла/Датчик уровня, бачок омывателя ветрового стекла, замена

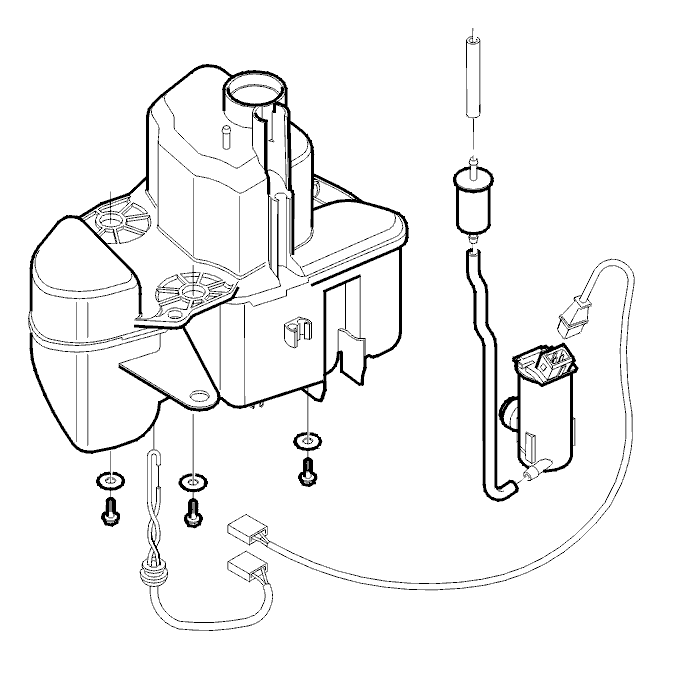

Узел бачка омывателя ветрового стекла

Операции в моторном отсеке

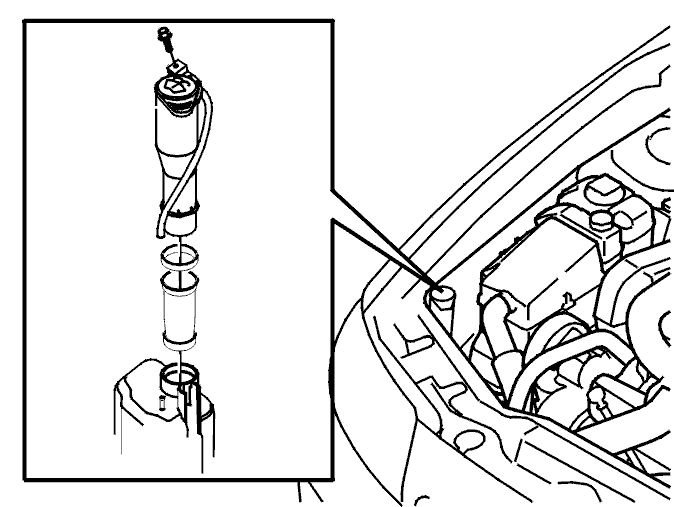

• Снимите трубу топливной заливной горловины. Снимите шланг
• Снимите шланг с фильтра.

Операции под автомобилем

• Поднимите автомобиль
• Снимите воздухоотражатель на правой стороне
• Поверните передние колеса вправо
• Срежьте или высверлите три самых нижних заклепки облицовки крыла. Удалите остатки заклепок
• Выверните винты (3 х) бачка омывателя ветрового стекла. Снимите бачок омывателя ветрового стекла.

Электродвигатель омывателя

• Снимите бачок омывателя ветрового стекла. Смотрите инструкцию Узел бачка омывателя ветрового стекла
• Наклоните бачок омывателя ветрового стекла таким образом, чтобы жидкость омывателя ветрового стекла не вытекала. Можно также опорожнить бачок
• Снимите шланг с электродвигателя
• Отсоедините разъем от электродвигателя
• Стяните электродвигатель.

Резиновое уплотнение

• Снимите бачок омывателя ветрового стекла. Смотрите инструкцию Узел бачка омывателя ветрового стекла
• Снимите электродвигатель омывателя. Смотрите инструкцию Электродвигатель омывателя
• Стяните уплотнение.

Датчик уровня

• Снимите бачок омывателя ветрового стекла. Смотрите инструкцию Узел бачка омывателя ветрового стекла
• Отсоедините разъем от электродвигателя омывателя
• Снимите датчик уровня
• Проведите датчик уровня и выключатель сквозь отверстие на бачке.

Фильтр и шланг

• Снимите бачок омывателя ветрового стекла. Смотрите инструкцию Узел бачка омывателя ветрового стекла
• Снимите шланг с электродвигателя
• Снимите шланг с креплений сбоку и под бачком
• Снимите шланг и фильтр.

Фильтр и шланг

В обратном порядке.

Датчик уровня

В обратном порядке.

Резиновое уплотнение

В обратном порядке.

Электродвигатель омывателя

Примечание: Во избежание сжатия резинового уплотнения, перед установкой насоса опустите впускную трубу в воду или мыльный раствор.

• Вдавите электродвигатель на место. Убедитесь, что электродвигатель находится в правильном положении вплотную к уплотнению
• Установите шланг
• Подсоедините разъем
• Установите бачок омывателя ветрового стекла.

Узел бачка омывателя ветрового стекла

В обратном порядке.
