B: Установка жгутов проводов для техобслуживания

Подготовка

Запишите код магнитолы.Выключите зажигание.Отсоедините отрицательный провод аккумулятора.

Снятие жгута проводов с кронштейна приборной панели и размещение кабеля для техобслуживания

Снимите:

• заднюю центральную консоль
• вещевой лоток центральной консоли и/или магнитолу
• панель на правой стороне центральной консоли.

Разъедините разъем к стороне надувной подушки безопасности пассажира.Отсоедините разъем и зажим от кронштейна приборной панели.Разместите новый жгут проводов для техобслуживания вдоль имеющегося жгута проводов под центральной консолью вплотную к кронштейну приборной панели.

Установка жгута проводов

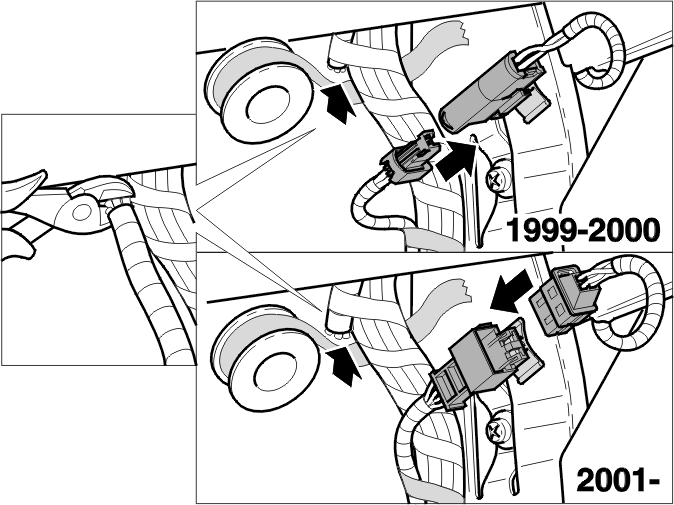

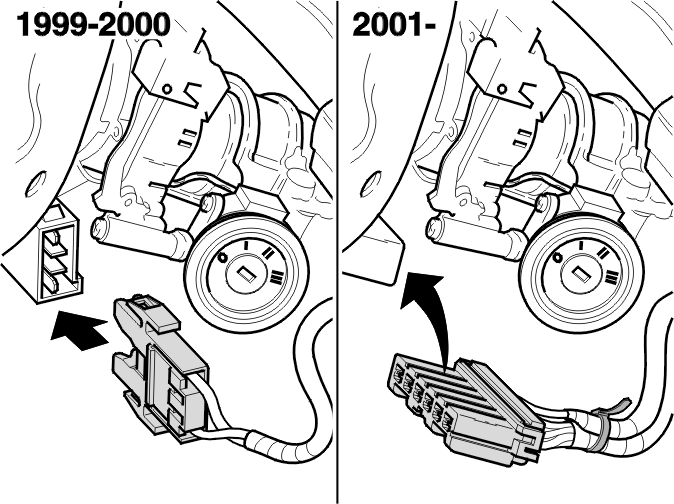

1999 - 2000: Расположите разъем на такой же высоте, как и вывод.2001-: Установите новый жгут проводов для техобслуживания и зажим в крепление на кронштейне приборной панели.Снимите оба кабельных вывода с разъема модуля управления дополнительной системы удерживания (SRS), см. метод C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS).Запишите цвет и положения кабелей.Расположите кабельные выводы нового жгута проводов для техобслуживания в разъеме модуля управления в таком же положении, в каком были выводы старого кабеля. См. метод C.

Осторожно: Убедитесь, что цветные кабели устанавливаются обратно в те же положения.

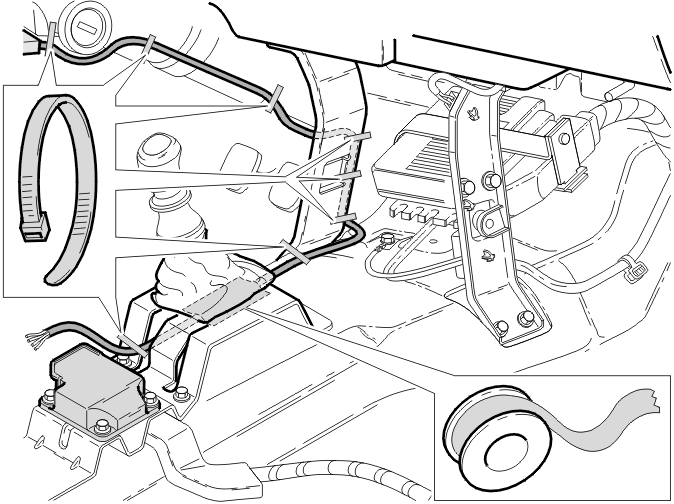

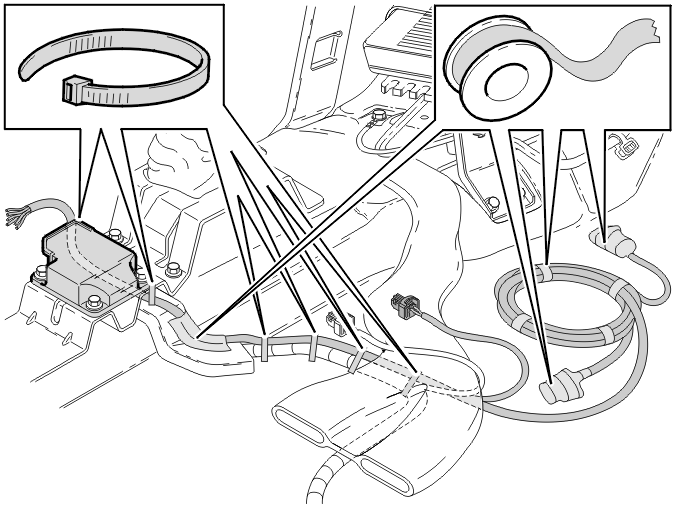

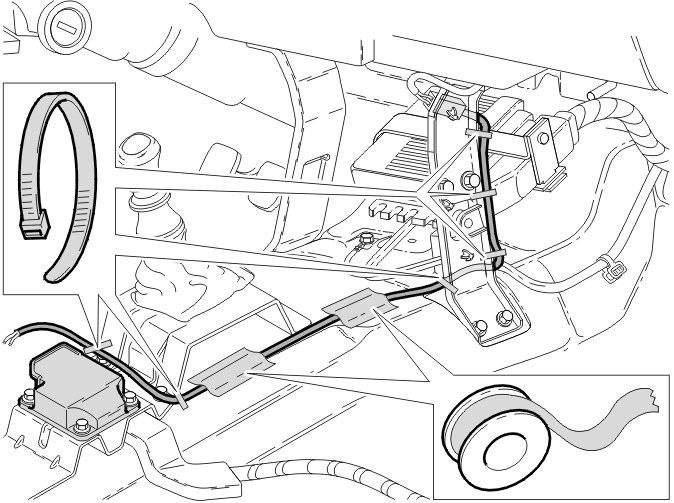

Закрепите жгут проводов при помощи ленты и ленточных хомутов, как показано на иллюстрации.

Примечание: Убедитесь, что кабели не натянуты. Убедитесь, что кабели не зажаты и не касаются движущихся компонентов или острых предметов.

Подсоединение жгута проводов и установка снятых компонентов

Подсоедините заново разъем надувной подушки безопасности. Проверьте соединение, потянув за кабель.Вытяните старые кабели из оболочки жгута проводов как можно дальше. Отрежьте кабели как можно ближе к оболочке.Вдавите отрезанные кабели в оболочку, не повреждая и не укалывая другие части. Обмотайте лентой, если необходимо.

Установите:

• панель на правой стороне центральной консоли
• вещевой лоток центральной консоли и/или магнитолу
• разъем на модуле управления дополнительной системы удерживания (SRS)
• заднюю центральную консоль.

Выполните заключительную проверку согласно методу Е.

Отсоединение жгута проводов от контактной катушки

Снимите:

• заднюю центральную консоль
• звукоизоляционную панель со стороны водителя
• боковую панель
• крышки рулевой колонки
• рычаг стеклоочистителей ветрового стекла.

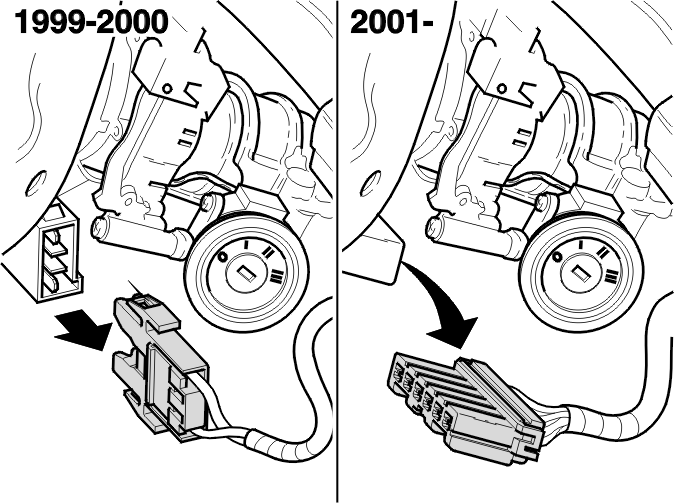

Отсоедините разъем через контактную катушку на рулевой колонке и сдвиньте его вниз между корпусами.Расположите новый жгут проводов на полу под консолью вдоль старых жгутов проводов как можно ближе к разъему контактной катушки.

Снятие кабеля со звукового сигнала (касается 2001- модельного года)

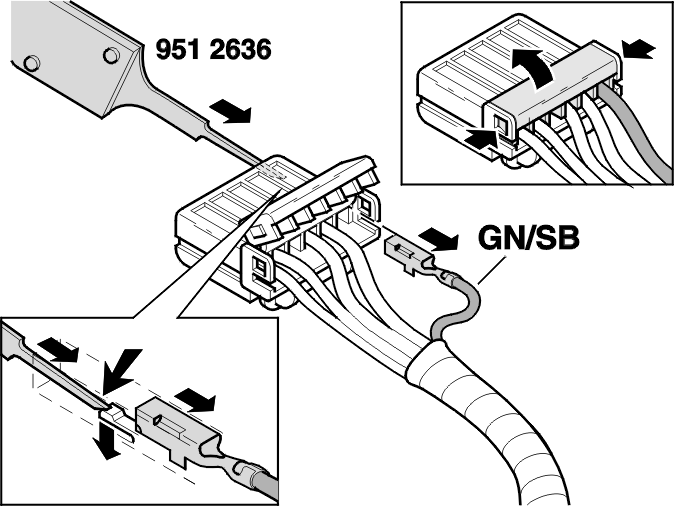

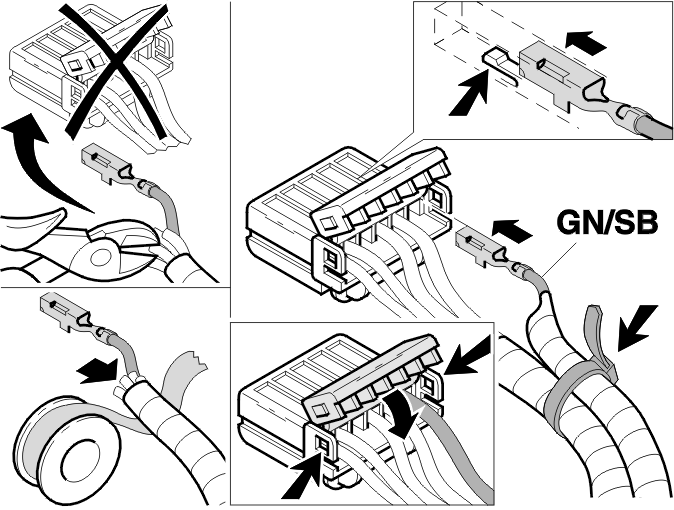

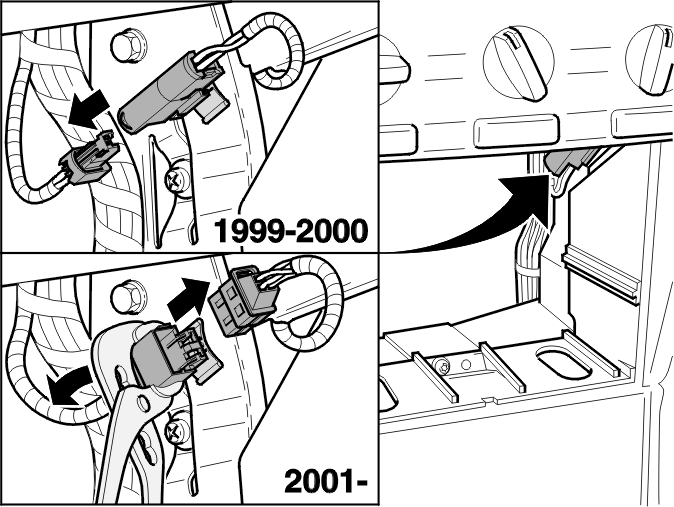

Откройте вторичный фиксатор имеющегося разъема, сдвинув его вверх.Снимите зеленый/черный (GN/SB) кабель, нажав вниз запорную шпонку (см. иллюстрацию), используя на кабельном выводе инструмент для снятия выводов 951 2636 и одновременно вытягивая кабель из разъема.

Примечание: Зеленый/черный (GN/SB) кабель нельзя отрезать.

Подсоединение кабеля звукового сигнала (касается 2001- модельного года)

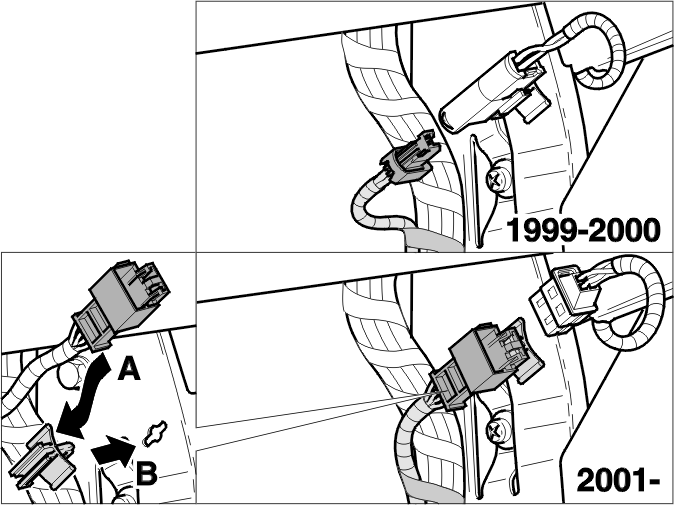

Откройте вторичный фиксатор разъема на новом жгуте проводов, сдвинув его вверх.Установите зеленый/черный (GN/SB) кабель в вывод 6 в новом разъеме. Потяните за кабель, чтобы убедиться, что он закреплен. Закройте вторичный фиксатор.Вытяните старые кабели из оболочки жгута проводов как можно дальше. Отрежьте все кабели, кроме зелено-черного (GN/SB), как можно ближе к оболочке.Вдавите отрезанные кабели в оболочку, не повреждая и не укалывая другие части. Обмотайте лентой, если необходимо.

Подсоединение жгута проводов к контактной катушке и модулю управления дополнительной системы удерживания (SRS)

Вставьте жгут проводов между корпусами и подсоедините разъем к контактной катушке.Снимите оба кабеля с разъема модуля управления. См. метод C, этап C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS) или C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS). Запишите цвет и положение.Установите кабели от нового жгута проводов в разъеме модуля управления в те же положения, с которых были сняты старые кабели. См. метод C.

Закрепление жгута проводов и установка снятых компонентов

Закрепите жгут проводов при помощи ленты и ленточных хомутов, как показано на иллюстрации.

Примечание: Убедитесь, что кабели не натянуты. Убедитесь, что кабели не зажаты и не касаются движущихся компонентов или острых предметов.

Установите:

• рычаг стеклоочистителей ветрового стекла
• крышки рулевой колонки
• звукоизоляционную панель
• боковую панель
• разъем на модуле управления дополнительной системы удерживания (SRS)
• заднюю центральную консоль.

Выполните заключительную проверку согласно методу Е.

Замена жгута проводов

Снимите:

• заднюю центральную консоль
• переднее сиденье, см. VIDA.

Отведите ковровое покрытие сзади (если необходимо, снимите отделочную панель порога).Проложите новый жгут проводов под кронштейном вдоль имеющегося жгута проводов.Снимите оба кабеля с разъема модуля управления. См. метод C, этап C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS) или C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS). Запишите цвета и положения.

Установите кабели от нового жгута проводов в разъеме модуля управления в те же положения, с которых были сняты старые кабели. См. метод C.

Осторожно: Убедитесь, что цветные кабели устанавливаются обратно в те же положения.

Закрепите жгут проводов при помощи ленты и ленточных хомутов, как показано на иллюстрации.

Примечание: Убедитесь, что кабели не натянуты. Убедитесь, что кабели не зажаты и не касаются движущихся компонентов или острых предметов.

Закрепите неиспользованную проводку, чтобы она не повредилась.

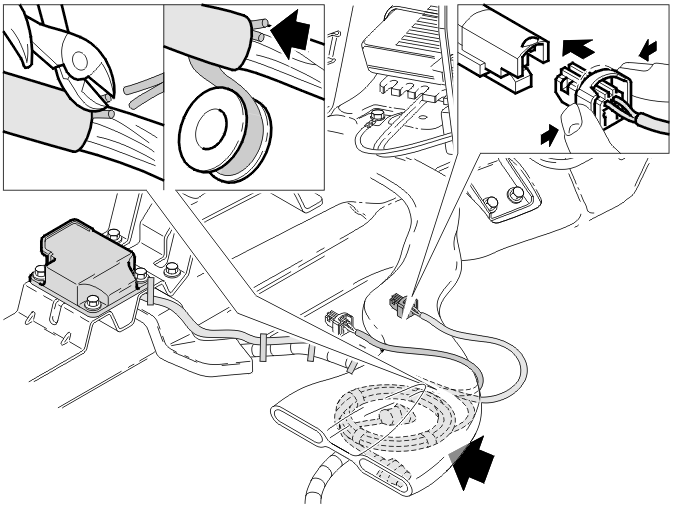

Вытяните старые кабели из оболочки жгута проводов как можно дальше. Отрежьте кабели как можно ближе к оболочке.Вдавите отрезанные кабели в оболочку, не повреждая другие части. Обмотайте лентой, если необходимо.Отведите ковровое покрытие обратно на место.

Установите:

• сиденье, см. VIDA
• разъем на модуле управления дополнительной системы удерживания (SRS)
• заднюю центральную консоль.

Выполните заключительную проверку согласно методу Е.

Замена кабеля

Снимите:

• заднюю центральную консоль
• передние сиденья, см. VIDA
• переднюю и заднюю отделочные панели порога
• нижнюю панель на стойке В
• изоляцию на стойке В.

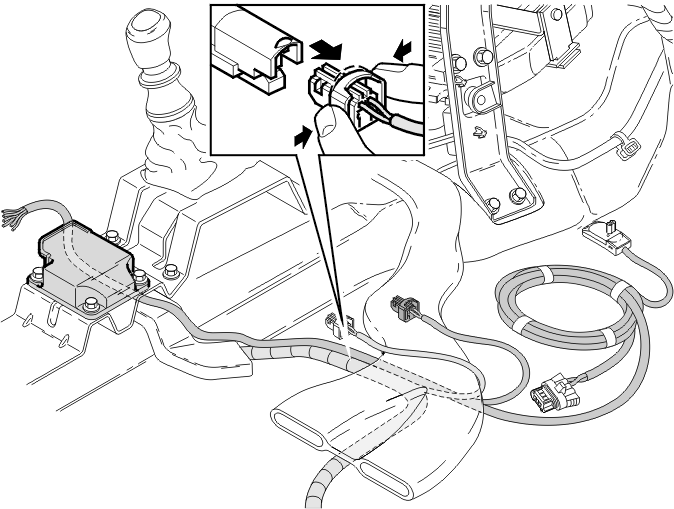

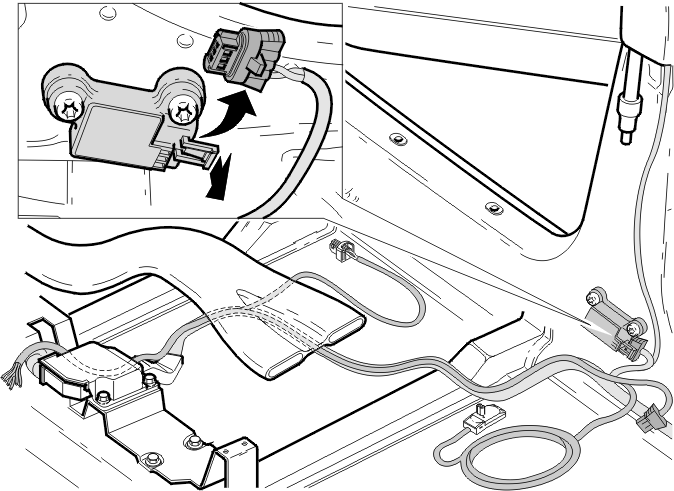

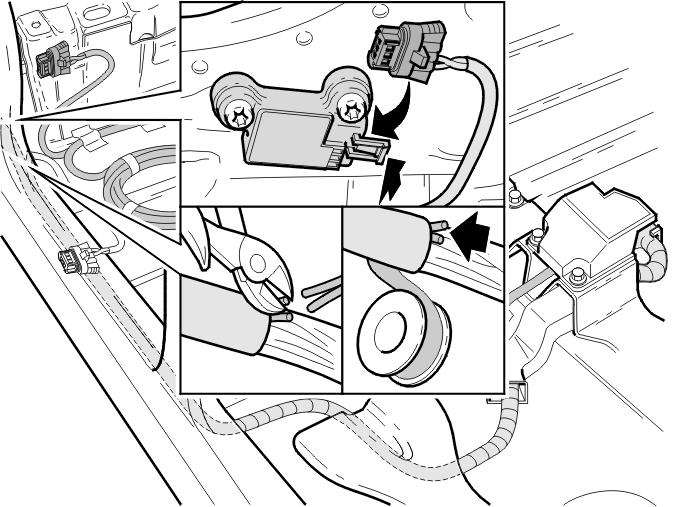

Отведите ковровое покрытие сзади.Отсоедините разъем от датчика бокового удара (не сгибайте фиксирующий зажим слишком сильно).Проложите новый жгут проводов под кронштейном вдоль имеющегося жгута проводов.

Снимите оба кабеля с разъема модуля управления. См. метод C, этап C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS) или C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS). Запишите цвета и положения.Установите кабели от нового жгута проводов в разъеме модуля управления в те же положения, с которых были сняты старые кабели. См. метод C.

Осторожно: Убедитесь, что цветные кабели устанавливаются обратно в те же положения.

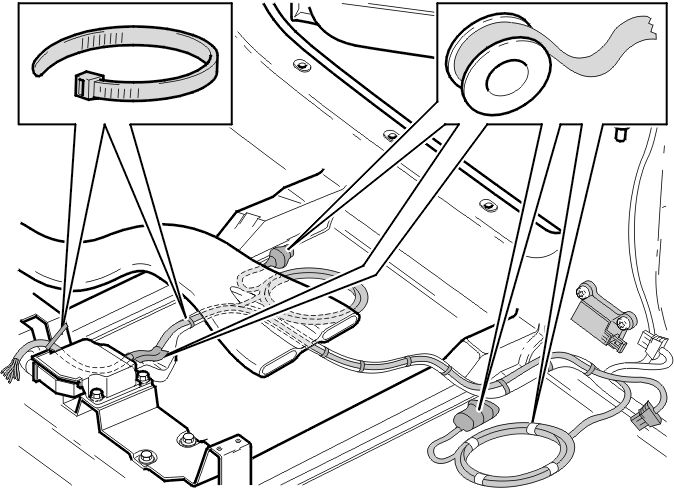

Проложите жгут проводов вдоль имеющегося жгута проводов. Закрепите жгут проводов при помощи ленты и ленточных хомутов, как показано на иллюстрации.

Примечание: Убедитесь, что кабели не натянуты. Убедитесь, что кабели не зажаты и не касаются движущихся компонентов или острых предметов.

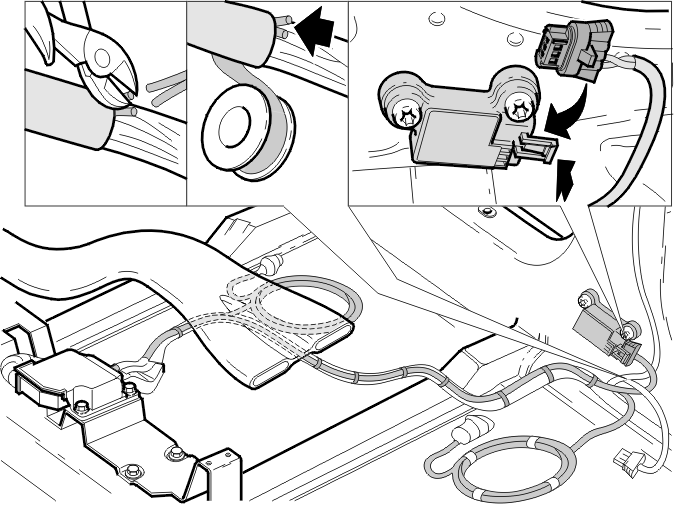

Подсоедините разъем к датчику бокового удара.Закрепите неиспользованную проводку, чтобы она не повредилась.Вытяните старые кабели из оболочки жгута проводов как можно дальше. Отрежьте кабели как можно ближе к оболочке.Вдавите отрезанные кабели в оболочку, не повреждая и не укалывая другие части. Обмотайте лентой, если необходимо.Отведите ковровое покрытие обратно на место.

Установите:

• изоляционную панель на стойке В
• панель стойки B
• отделочные панели порога
• сиденья, см. VIDA
• разъем на модуле управления дополнительной системы удерживания (SRS)
• заднюю центральную консоль.

Выполните заключительную проверку согласно методу Е.

Замена жгута проводов

Снимите:

• заднюю центральную консоль
• сиденье, см. VIDA
• переднюю и заднюю отделочные панели порога
• нижнюю панель на стойке В
• изоляционную панель на стойке В.

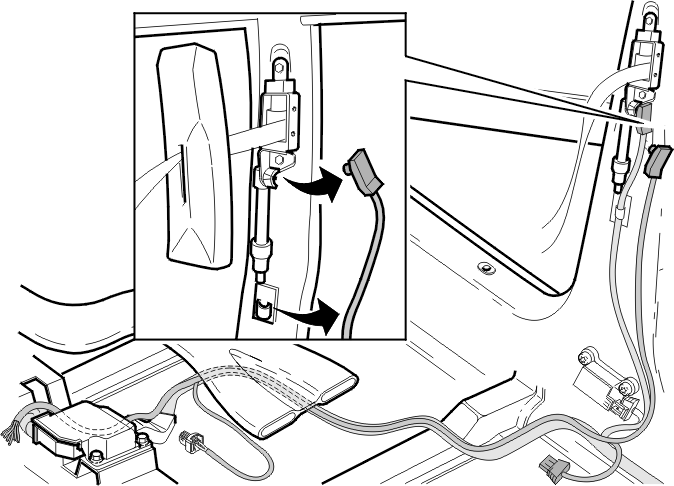

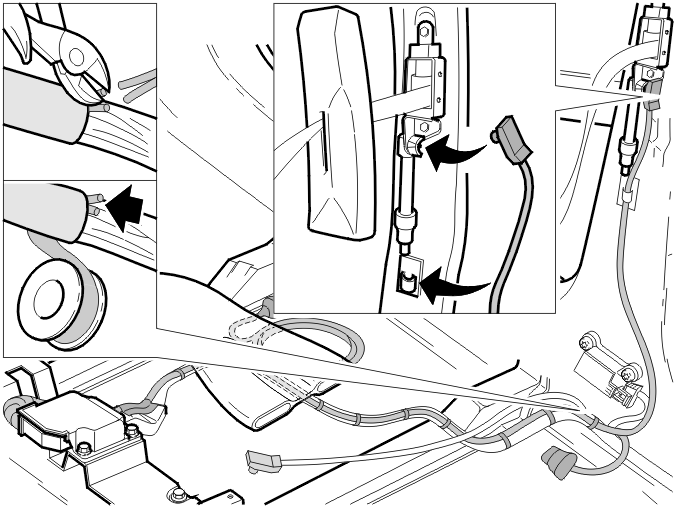

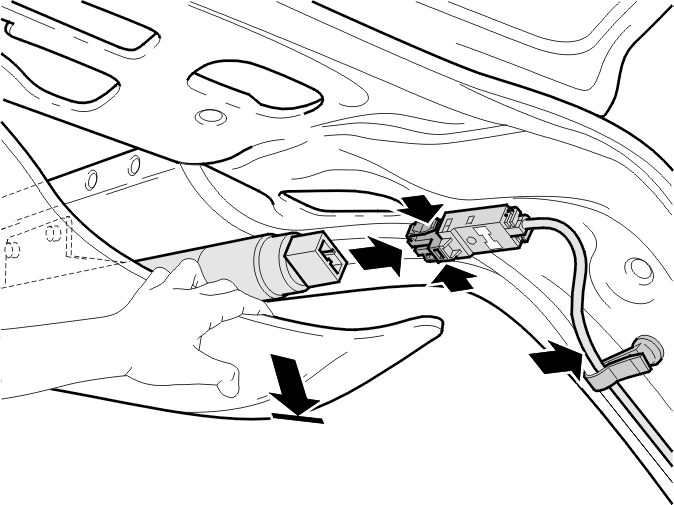

Отведите ковровое покрытие сзади.Отсоедините разъем от натяжного устройства.Проложите новый жгут проводов под кронштейном вдоль имеющегося жгута проводов.Снимите оба кабеля с разъема модуля управления. См. метод C, этап C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS) или C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS). Запишите цвета и положения.

Установите кабели от нового жгута проводов в разъеме модуля управления в те же положения, с которых были сняты старые кабели. См. метод C.

Осторожно: Убедитесь, что цветные кабели устанавливаются обратно в те же положения.

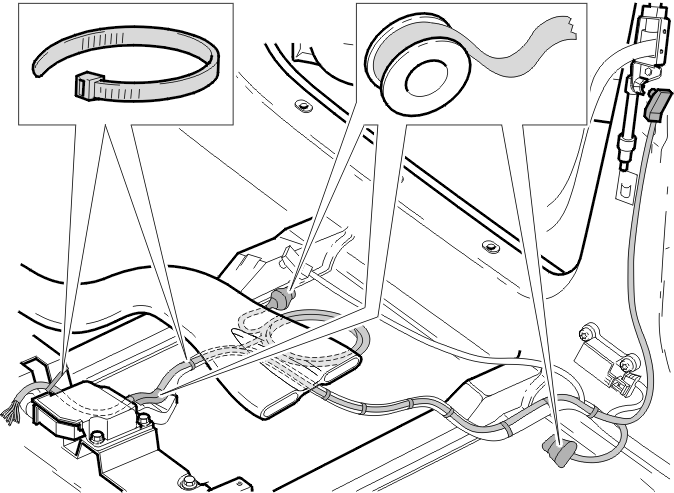

Проложите жгут проводов вдоль имеющегося жгута проводов. Закрепите жгут проводов при помощи ленты и ленточных хомутов, как показано на иллюстрации.

Примечание: Убедитесь, что кабели не натянуты. Убедитесь, что кабели не зажаты и не касаются движущихся компонентов или острых предметов.

Подсоедините разъем к натяжному устройству. Вставьте кабель в кабельный канал и прикрепите его к имеющемуся жгуту проводов.Закрепите неиспользованную проводку, чтобы она не повредилась.Вытяните старые кабели из оболочки жгута проводов как можно дальше. Отрежьте кабели как можно ближе к оболочке.Вдавите отрезанные кабели в оболочку, не повреждая и не укалывая другие части. Обмотайте лентой, если необходимо.Отведите ковровое покрытие обратно на место.

Установите:

• изоляционную панель на стойке В
• панель стойки B
• отделочные панели порога
• сиденья, см. VIDA
• разъем на модуле управления дополнительной системы удерживания (SRS)
• заднюю центральную консоль.

Выполните заключительную проверку согласно методу Е.

Замена жгута проводов

Снимите:

• заднюю центральную консоль
• заднее сиденье в сборе
• боковую подушку спинки сиденья
• задние отделочные панели порога
• датчик бокового удара.

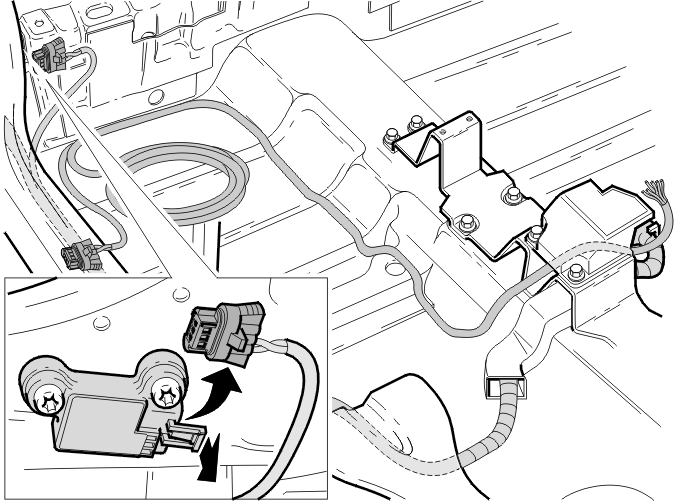

Отсоедините разъем от датчика бокового удара.Проложите новый жгут проводов под задним ковровым покрытием пола, вдоль и под центральной консолью к модулю управления дополнительной системы удерживания (SRS). Проведите жгут проводов вокруг болта фиксации сиденья. Поднимите ковровое покрытие пола.

Снимите оба кабеля с разъема модуля управления. См. метод C, этап C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS) или C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS). Запишите цвета и положения.Установите кабели от нового жгута проводов в разъеме модуля управления в те же положения, с которых были сняты старые кабели. См. метод C.

Осторожно: Убедитесь, что цветные кабели устанавливаются обратно в те же положения.

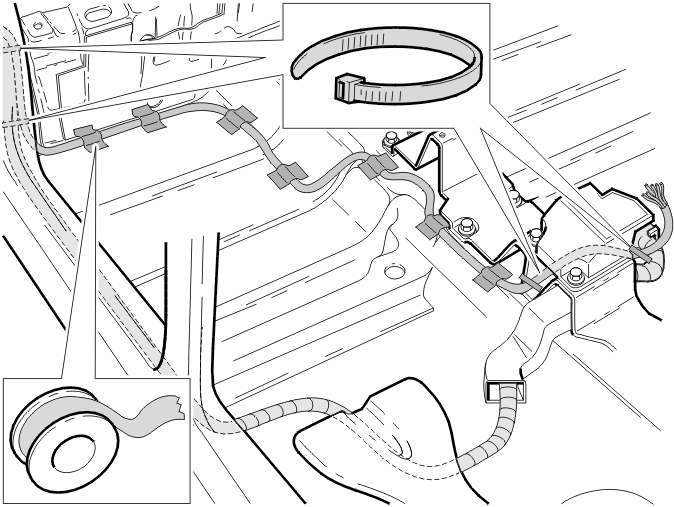

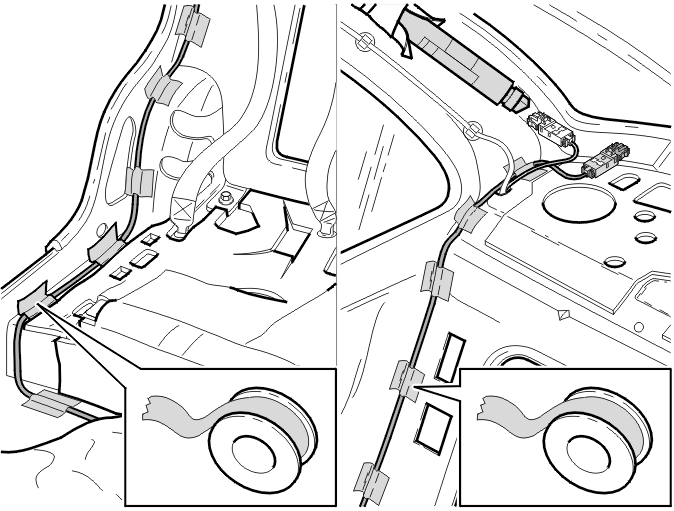

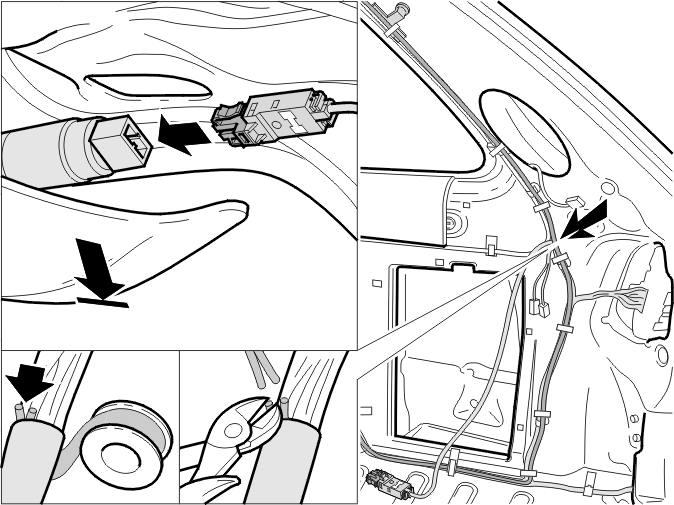

Проложите жгут проводов вдоль имеющегося жгута проводов. Закрепите жгут проводов при помощи ленты и ленточных хомутов, как показано на иллюстрации, глубоко в заднем углу.Установите датчик бокового удара, затяните до 10 Н·м.

Примечание: Убедитесь, что кабели не натянуты. Убедитесь, что кабели не зажаты и не касаются движущихся компонентов или острых предметов.

Закрепите неиспользованную проводку, чтобы она не повредилась.Вытяните старые кабели из оболочки жгута проводов как можно дальше. Отрежьте кабели как можно ближе к оболочке.Вдавите отрезанные кабели в оболочку, не повреждая и не укалывая другие части. Обмотайте лентой, если необходимо.

Установите:

• ковровое покрытие обратно на место
• заднее сиденье
• боковую подушку спинки сиденья
• отделочные панели порога
• разъем на модуле управления дополнительной системы удерживания (SRS)
• центральную консоль.

Выполните заключительную проверку согласно методу Е.

Замена жгута проводов

Снимите:

• заднюю центральную консоль
• заднее сиденье в сборе
• боковую подушку спинки сиденья
• задние отделочные панели порога, слева сзади
• панель стойки D
• панель в багажном отсеке.

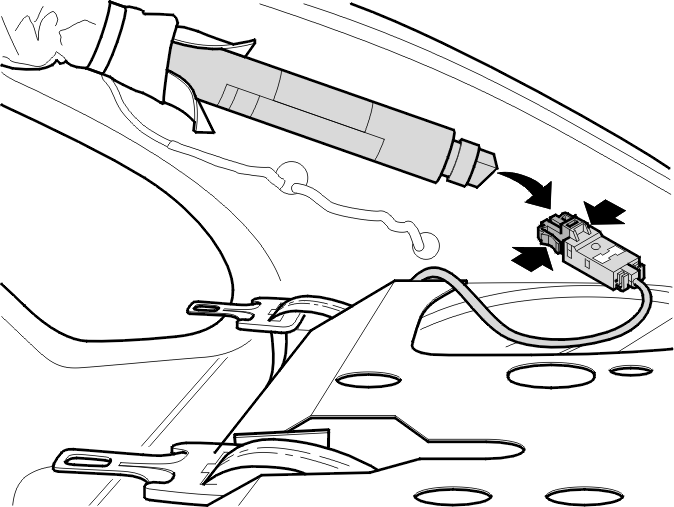

Отсоедините внутреннюю обивку крыши на заднем крае, сняв зажимы сбоку и в центре. См. VIDA.Отсоедините разъем от датчика бокового удара, вдавив защелки при помощи плоскогубцев для стопорных колец.

Примечание: Не сгибайте внутреннюю обивку крыши.

Проложите новый жгут проводов под задним ковровым покрытием пола, вдоль и под кронштейном центральной консоли к модулю управления дополнительной системы удерживания (SRS). Проведите жгут проводов вокруг болта фиксации сиденья. Поднимите ковровое покрытие пола.Снимите изоляционный блок в багажном отсеке.Проложите жгут проводов вдоль имеющегося жгута проводов к надувному занавесу.Снимите оба кабеля с разъема модуля управления. См. метод C, этап C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS) или C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS). Запишите цвета и положения.

Установите кабели от нового жгута проводов в разъеме модуля управления в те же положения, с которых были сняты старые кабели. См. метод C.

Осторожно: Убедитесь, что цветные кабели устанавливаются обратно в те же положения.

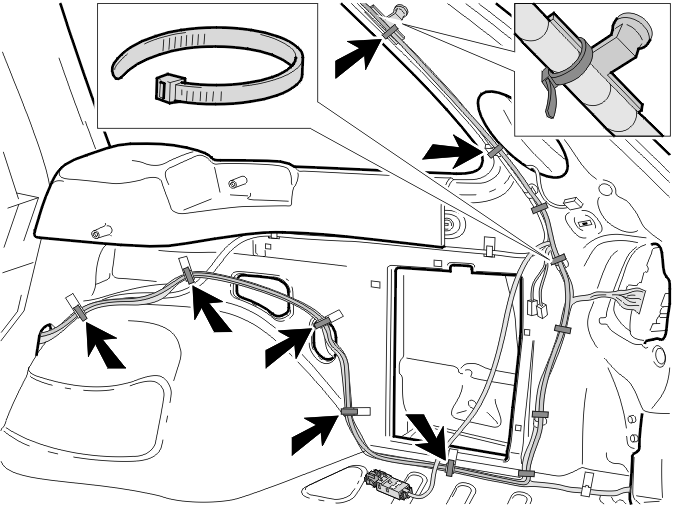

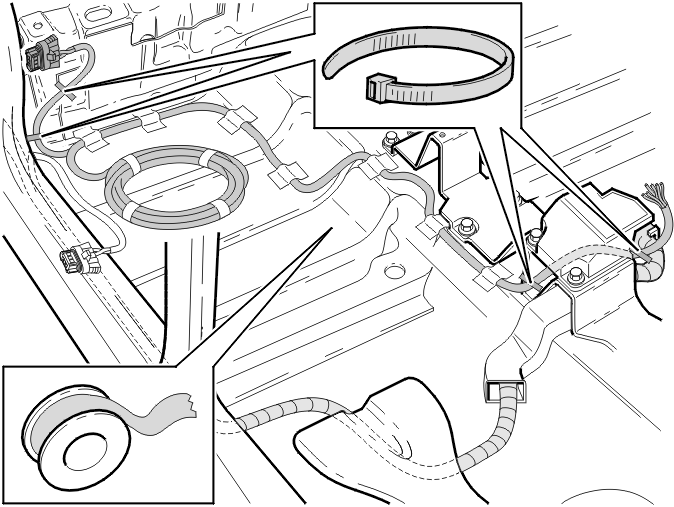

Подсоедините разъем к надувному занавесу.Проложите жгут проводов вдоль имеющегося жгута проводов. Закрепите жгут проводов при помощи ленты и ленточных хомутов, как показано на иллюстрации, глубоко в заднем углу.

Примечание: Убедитесь, что кабели не натянуты. Убедитесь, что кабели не зажаты и не касаются движущихся компонентов или острых предметов.

Закрепите неиспользованную проводку, чтобы она не повредилась.Вытяните старые кабели из оболочки жгута проводов как можно дальше. Отрежьте кабели как можно ближе к оболочке.Вдавите отрезанные кабели в оболочку, не повреждая и не укалывая другие части. Обмотайте лентой, если необходимо.

Поместите ковровое покрытие обратно на место.

Установите:

• внутреннюю обивку крыши в нужное положение
• изоляционный блок
• панели в багажном отсеке
• панель на стойке D
• заднее сиденье
• боковую подушку, спинку сиденья
• отделочные панели порога
• разъем на модуле управления дополнительной системы удерживания (SRS)
• центральную консоль.

Выполните заключительную проверку согласно методу Е.

Замена жгута проводов

Снимите:

• заднюю центральную консоль
• заднее сиденье в сборе
• боковую подушку спинки сиденья
• задние отделочные панели порога, слева и справа
• Панель стойки С.

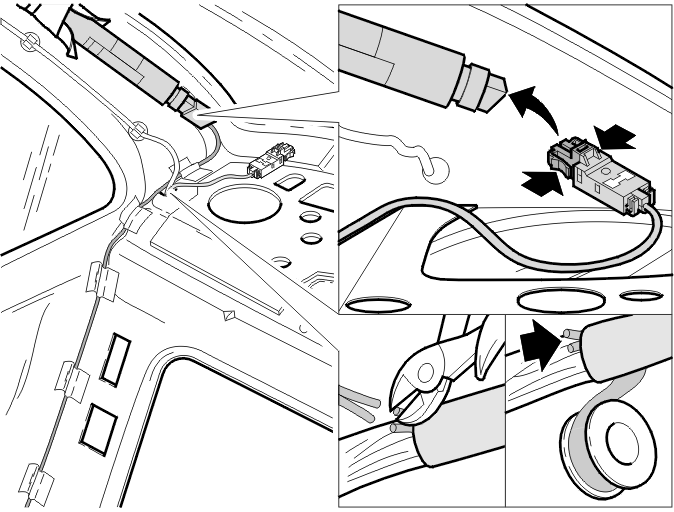

Отсоедините разъем модуля управления от надувного занавеса, вдавив защелки при помощи плоскогубцев для стопорных колец.Проложите новый жгут проводов под задним ковровым покрытием пола, вдоль под кронштейном центральной консоли по направлению к модулю управления дополнительной системы удерживания (SRS). Проведите жгут проводов вокруг болта фиксации сиденья. Поднимите ковровое покрытие.

Проложите жгут проводов от датчика бокового удара вдоль кабеля антенны к надувному занавесу.Снимите оба кабеля с разъема модуля управления. См. метод C, этап C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS) или C: бэџђшх ш ѓёђрэютър цуѓђр я№ютюфют фыџ ђхѕюсёыѓцштрэшџ ё №рчњхьр эр ьюфѓ ыќ ѓя№ртыхэшџ фюяюыэшђхыќэющ ёшёђхьћ ѓфх№цштрэшџ (SRS). Запишите цвета и положения.Установите кабели от нового жгута проводов в разъеме модуля управления в те же положения, с которых были сняты старые кабели. См. метод C.

Осторожно: Убедитесь, что цветные кабели устанавливаются обратно в те же положения.

Подсоедините разъем к надувному занавесу.Проложите жгут проводов вдоль имеющегося жгута проводов. Закрепите жгут проводов при помощи ленты и ленточных хомутов, как показано на иллюстрации.

Примечание: Убедитесь, что кабели не натянуты. Убедитесь, что кабели не зажаты и не касаются движущихся компонентов или острых предметов.

Закрепите неиспользованную проводку, чтобы она не повредилась.Вытяните старые кабели из оболочки жгута проводов как можно дальше. Отрежьте кабели как можно ближе к оболочке.Вдавите отрезанные кабели в оболочку, не повреждая и не укалывая другие части. Обмотайте лентой, если необходимо.Поместите ковровое покрытие обратно на место.

Установите:

• Панель стойки С
• заднее сиденье
• разъем на модуле управления дополнительной системы удерживания (SRS)
• заднюю центральную консоль
• боковую подушку спинки сиденья
• отделочные панели порога.

Выполните заключительную проверку согласно методу Е.
