Автомобили с надувными подушками безопасности (SRS)

Применимость

Внимание: При выполнении ремонта в автомобилях, оборудованных системой SRS (Надувными подушками безопасности) нужно соблюдать особую осторожность

1. 1. во избежание травм и
2. 1. для предотвращения повреждения или нарушения работы системы.

Все работы на системе SRS и других компонентах автомобиля, связанных с системой, должны выполняться только на уполномоченных Volvo дилерских станциях технического обслуживания. В случае сомнений обращайтесь к руководству по ремонту.

Оборудован ли автомобиль системой SRS?

Автомобили, оборудованные SRS, наиболее легко опознать по буквам "SRS" посередине накладки рулевого колеса. Если автомобиль также оборудован надувной подушкой безопасности пассажира, буквы "SRS" будут выдавлены на приборной панели над перчаточным ящиком. Автомобили с системой SRS также оснащены пиротехническими натяжителями ремней безопасности в стойках В.

700, 1987-88

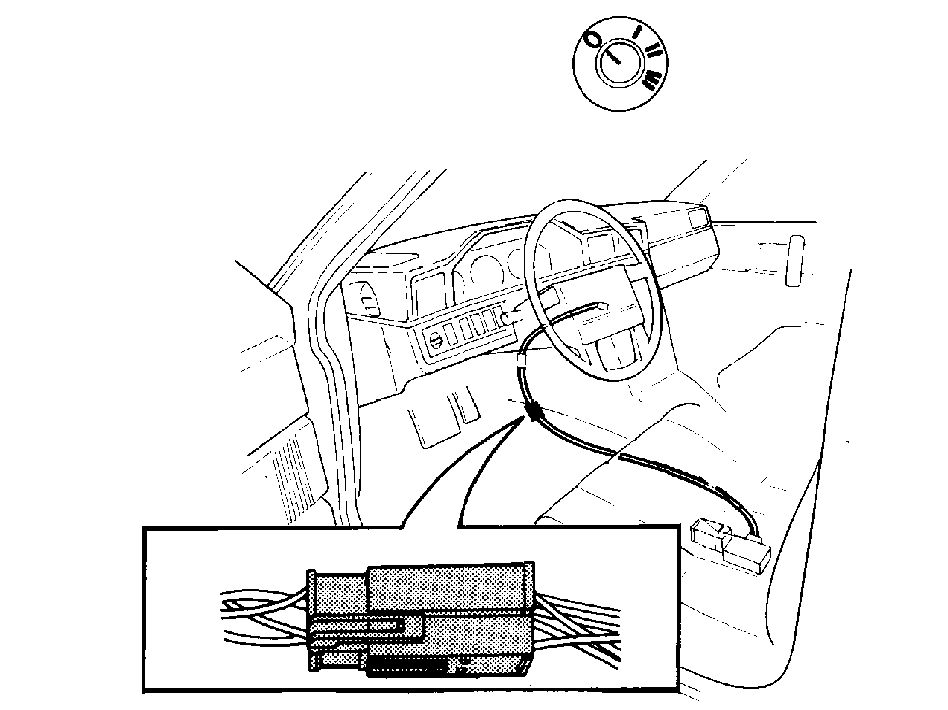

При поиске неисправностей в электрической/электронной системе желтый разъем системы SRS должен быть обязательно разъединен.

Примечание: При разъединении и соединении разъема ключ зажигания должен находиться в положении 0.

(В других моделях разъединять разъем не нужно.)

Работы на приборной панели и зоне вокруг кожухов рулевой колонки

При выполнении работ на теплоизоляционной перегородке, коленном буфере, замке зажигания, кожухах рулевой колонки, перчаточном ящике, приборной панели, порогах дверей и стойках В необходимо соблюдать осторожность во избежание зажимания, перетирания или нарушения винтами целостности проводки.

Сиденье водителя, центральная консоль или напольное покрытие со стороны водителя

Датчик столкновений системы SRS смонтирован под левым передним сиденьем. Нельзя устанавливать дополнительное оборудование на датчик или рядом с ним. Разъем датчика в автомобилях до 1992 модельного года включительно не должен разъединяться.

Ремонт рулевого управления и передней подвески

При выполнении работ на рулевом колесе, рулевой колонке или рулевом механизме некоторые болты необходимо затягивать моментами, указанными в руководстве по ремонту системы SRS. Прочитайте соответствующий раздел руководства! При повороте рулевого колеса в любом направлении более чем на три оборота контактная катушка будет повреждена!

Диагностический разъем

До 1992 модельного года : В качестве проверочного вывода для диагностики системы SRS используется свободное гнездо в блоке предохранителей. Нельзя ставить в это гнездо предохранитель или подсоединять к нему дополнительное оборудование.С 1993 модельного года : Для поиска неисправностей используется диагностический блок в моторном отсеке.

Включены изменения, внесенные до октября 1992 г

Изменения, внесенный после этой даты не описаны в настоящем руководстве. См. соответствующие Бюллетени по обслуживанию.Автомобили Volvo поставляются адаптированными к конкретному рынку сбыта. Эта адаптация зависит от многих факторов, включая законодательство, налогообложение и требования рынка сбыта.Поэтому в данном руководстве могут содержаться иллюстрации и текст, не относящиеся к поставляемым в вашу страну автомобилям.
