Аварийное закрывание крыши в сервисное положение

Примечание: Когда крыша будет передвигаться электрически после ремонта, она должна находиться в реальном положении.

Подготовительные работы

Опустите, если возможно, передние и задние боковые окна.Выключите зажигание.Откройте люк багажника при помощи ручки или ключа.

Аварийное закрывание крыши в сервисное положение

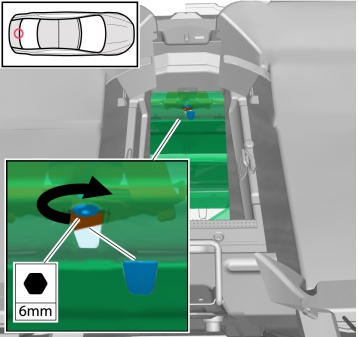

Откройте передние крепления люка багажника, повернув электромотор по часовой стрелке рукой. Используйте шестигранник на 4 мм.

Выпустите давление масла в гидравлическом насосе, см.: Oljetryck hydraulsystem avlastning.

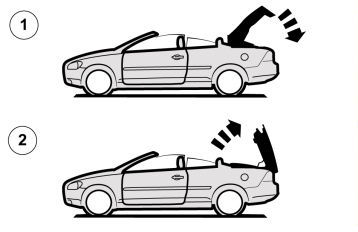

1. закройте крышку багажника
2. Поднимите люк багажника в переднем крае.

Снимите спинку заднего сиденья и закройте крышку длинного груза.

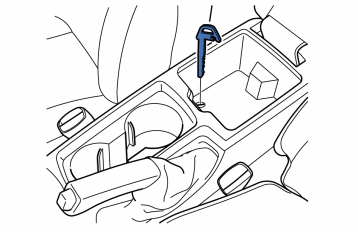

Примечание: Если автомобиль оснащен "индивидуальным замыканием" и находится без питания, то можно снять панель ROPS и замок, см.: Lås lastlucka ryggstöd.

Снимите кулису на передней части потолка через образовавшееся отверстие в отсеке багажника.Откройте передний замок потолочного листа.

Примечание: Поверните винт по часовой стрелке.

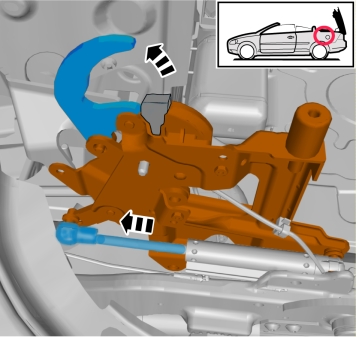

Откройте захваты замка, 2 шт., в отсеке багажника.

Осторожно: Если крыша заедает или идет очень тяжело, положите обратно потолочную часть и проверьте, чтобы давление масла было хорошо выпущено, потяните для этого за трос гидравлического насоса.

Примечание: Для выполнения этого момента необходимо два человека.

Достаньте заднюю часть из багажника.

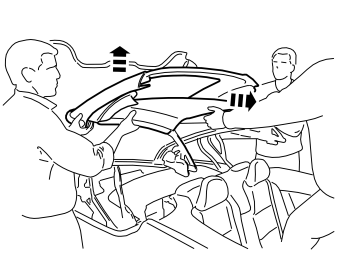

Ухватите перенюю часть крыши, когда это будет возможно и потяните вперед в автомобиле.Воспользуйтесь помощью третьего механика, который будет тянуть переднюю часть крыши вперед, и убедитесь в том, что передняя часть крыши несталкивается с задней частью.

Осторожно: Следите за тем, чтобы передняя и задняя части потолка не сталкивались.

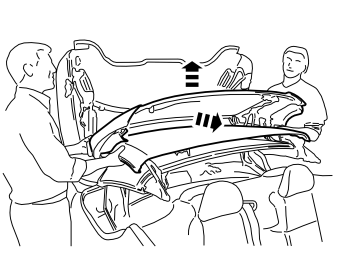

Поднимите переднюю и заднюю части потолка вверх и вперед в сервисное положение.

Если крыша должна быть остановлена в сервисном положении, восстановите давление масла в гидравлическом насосе через отверстие в заднем сиденье. Oljetryck hydraulsystem avlastning В ином случае, продолжайте восстанавливать крышу после аварийного закрывания в сервисном положении, см. ниже.

Проверьте, чтобы крыша оставалась в сервисном положении.

Выполните поиск неисправностей, см.: VIDA Диагностика.

Выполните ремонт/сервис.

Возвратите крышу после аварийного закрывания в сервисное положение

Внимание: Для выполнения этого момента необходимо три человека, двое из них должны держать компоненты крыши, а третий - выпускать давление масла.

Выпустите давление масла в гидравлическом насосе, см.: Oljetryck hydraulsystem avlastning.

Примечание: Задняя часть крыши должна находиться в правильном положении перед тем, как передняя часть крыши достигнет балки лобового стекла.

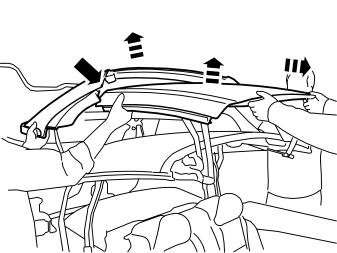

Переведите переднюю часть крыши вперед.

Восстановите давление масла в гидравлическом насосе, см.: Oljetryck hydraulsystem avlastning.

Включите зажигание.

Осторожно: Опустите крышу полностью. Если закрывание не функционирует правильно, боковые стороны переходят в закрытое положение.

Если какой-либо датчик положения был демонтирован или заменен, выполните калибровку согласно: VIDA, автомобильная коммуникация, функциональная группа 8, калибровка датчика положения.

Проверьте работы открываемой крыши.
