Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006–2013 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Откройте крышку багажника.
Снимите люк длинного груза, см.: Lastlucka ryggstöd.

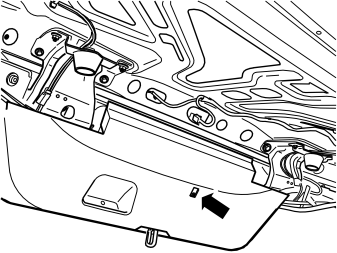

Откройте передние крепления люка багажника, повернув электродвигатель рукой по часовой стрелке.
Закройте крышку багажника.
Замкните крышу, см.: VIDA Автомобильная коммуникация, Замыкание захватов.
Выключите зажигание.
Аварийное открывание в сервисное положение

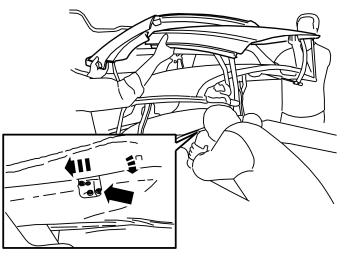

Потяните ручку люка багажника на переднем крае вверх.Застрахуйте хомутами зажимов, 1 шт. на каждой стороне.

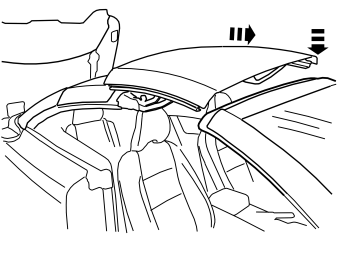

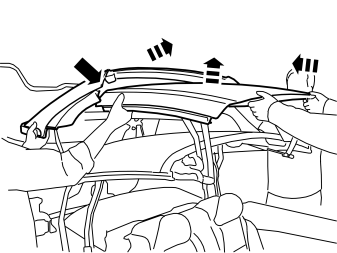

Поднимите переднюю и заднюю части крыши вверх/назад в сервисное положение.
Осторожно: Следите за тем, чтобы передняя и задняя части потолка не сталкивались одна с другой.
Примечание: Для этого требуется два человека.

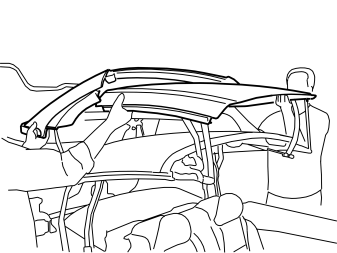

Уравновесьте крышу в сервисном положении.
Примечание: Следите за тем, чтобы захваты были полностью открыты.

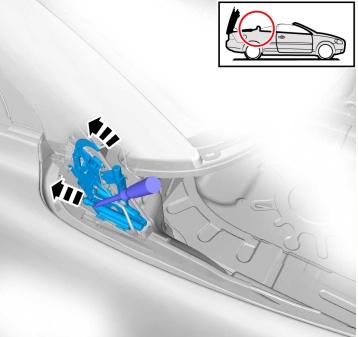

Восстановите давление масла в гидравлическом насосе через отверстие доступа в заднем сиденье, см.: Oljetryck hydraulsystem avlastning.
Проверьте, чтобы крыша оставалась в сервисном положении.

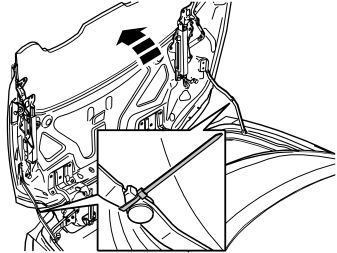

Откройте люк багажника гидравлическим цилиндром в туннельном отсеке.
Выпустите давление масла в гидравлическом насосе, см.: Oljetryck hydraulsystem avlastning.
Примечание: Если автомобиль оснащен "индивидуальным замыканием" и находится без питания, то можно снять панель ROPS и замок, см.: Lås lastlucka ryggstöd.
Закройте крышку багажника.
Выполните поиск неисправностей, см.: VIDA Диагностика.Выполните ремонт/сервис.
Возвращение потолка из аварийного положения в сервисное

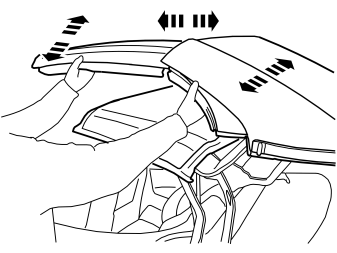

Переведите переднюю часть крыши вперед.
Примечание: Задняя часть крыши должна находиться в правильном положении перед тем, как передняя часть крыши достигнет балки лобового стекла.
Восстановите давление масла в гидравлическом насосе, см.: Oljetryck hydraulsystem avlastning.Снимите хомуты, удерживающие люк багажника в открытом положении.Включите зажигание.
Осторожно: Закройте крышу полностью. Перед тем, как крыша будет переведена в режим кабриолета, должен быть выполнен полный цикл.
Активируйте угловые датчики, если они освободились или были заменены, см.: VIDA Автомобильная коммуникация, Калибровка датчика положения.
Внимание: Необходимо три помощника, два должны удерживать детали потолка и третий, должен выпускать давление масла.
Выпустите давление масла в гидравлическом насосе, см.: Oljetryck hydraulsystem avlastning.
Завершение
Проверка и регулировка
Проверьте работы открываемой крыши.
Отрегулируйте систему открываемой крыши, см.: Tak, justering.
