Арка крыши, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

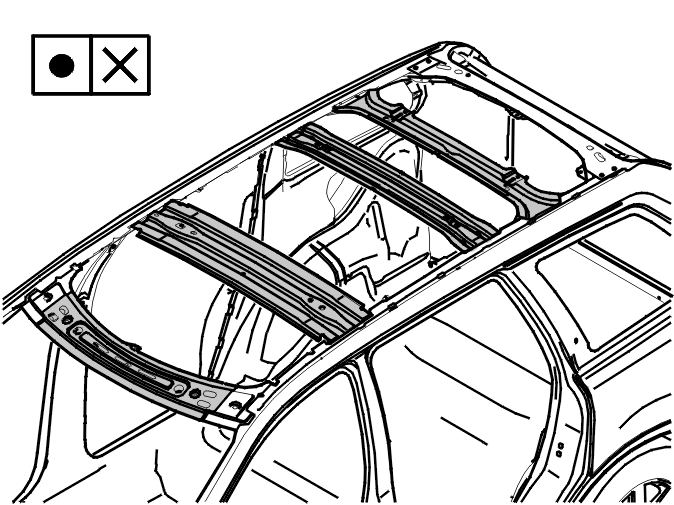

Снятие арок крыши

Снимите компоненты. См.Секция крыши, открытие доступа.

Если необходимо, снимите панель крыши. См.Панель крыши, замена.Высверлите точечные сварные швы.Отожмите арку крыши.

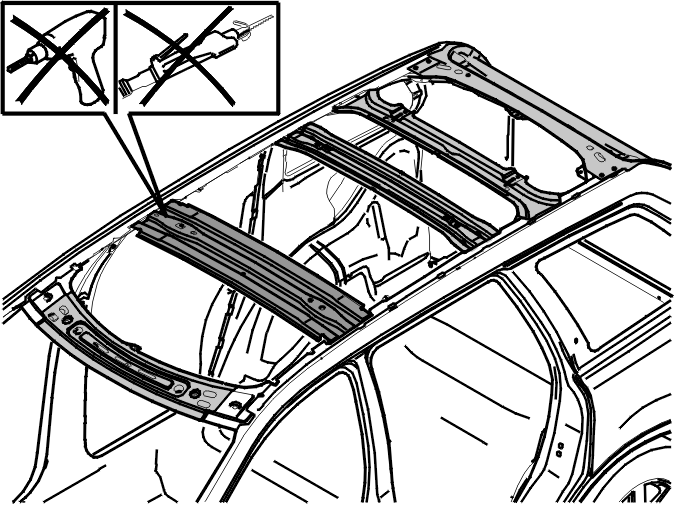

Примечание: Арка крыши между стойками В изготовлена из борсодержащей стали. Борсодержащую сталь нельзя выравнивать, распиливать или сверлить. Для снятия нужно использовать резак или плазменную горелку.

Чтобы получить дополнительную информацию, см.Листовой металл, информация о материале.

Установка арки крыши

Установите панель крыши. См.Панель крыши, замена.

Проверьте расстояние между арками крыши. См.Крыша, схема регулировки.Нанесите сварочную грунтовку.Расположите и приварите арку крыши на место.

Примечание: На автомобилях с люком в крыше нет элемента конструкции крыши между стойками В.

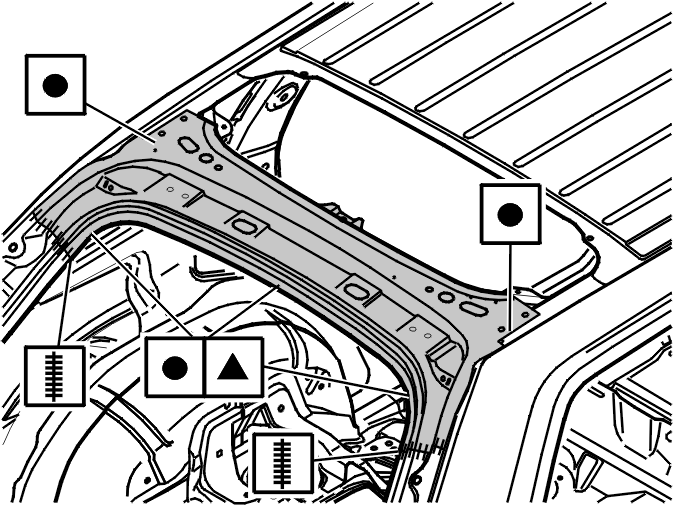

Верхняя секция заднего элемента конструкции крыши сделана из верхней секции наружной рамы задней секции.

Примечание: Углы должны быть приклеены (клей номер 116 1524) и приварены точечной сваркой. Обратите внимание, что точечные сварные швы должны находиться очень близко друг к другу.
