Антикоррозионная обработка фитингов трубопроводов конденсатора/нагнетательных трубопроводов

Антикоррозионная обработка резьбовых фитингов трубопроводов конденсатора/нагнетательных трубопроводов может выполняться, например, при замене конденсатора. После завершения операций по замене конденсатора выполните следующее:

• Смонтируйте и затяните муфты.

Затяните:

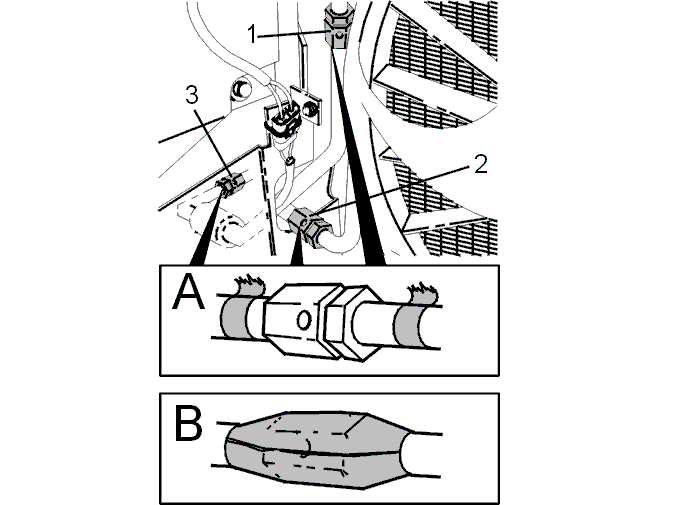

• впускную муфту (1) моментом 25 Н·м или 15 Н·м для 1992 модельного года
• выпускную муфту (2) моментом 20 Н·м или 10 Н·м для 1992 модельного года
• соединительную трубку (глушитель) - муфту компрессора (3) моментом 18 Н·м.

• Долейте хладагент.
• Проверьте наличие утечек. Используйте течеискатель 951 1207-4.🔧 LÄCKSÖKARE (AC - SYSTEM)
• Проверьте работу.

• Наклейте маскировочную ленту с обеих сторон каждого фитинга (рисунок А).
• Лента должна располагаться на трубке в 10 мм от фитинга.

• Обильно нанести антикоррозионный состав, номер детали 1381065-0, на узел фитинга, гайку и трубку, а также в контрольное отверстие в гайке.

• Снимите ленту.
• Оберните фитинг бутиловой лентой, номер детали 1277296-8 (рисунок В). Обожмите ленту для обеспечения герметичности уплотнения.
