Антенны, модуль бесключевого автомобиля (KVM) (2005, 2006)

Зажигание выкл

Зажигание выкл.

Подсказка: Всего имеется восемь антенн. Четыре расположены вдоль центра автомобиля, и четыре - в ручках двери.

Примечание: Чтобы заменить антенны в ручках двери, см.: Handtag yttre sidodörr fram и Handtag yttre sidodörr bak.

Описание метода

Этот метод состоит из:

• модуль бесключевого автомобиля (KVM), спереди, замена
• модуль бесключевого автомобиля (KVM), обратная сторона, центральная консоль, замена
• модуль бесключевого автомобиля (KVM), ниша для запасного колеса, замена
• модуль бесключевого автомобиля (KVM), кронштейн бампера, замена

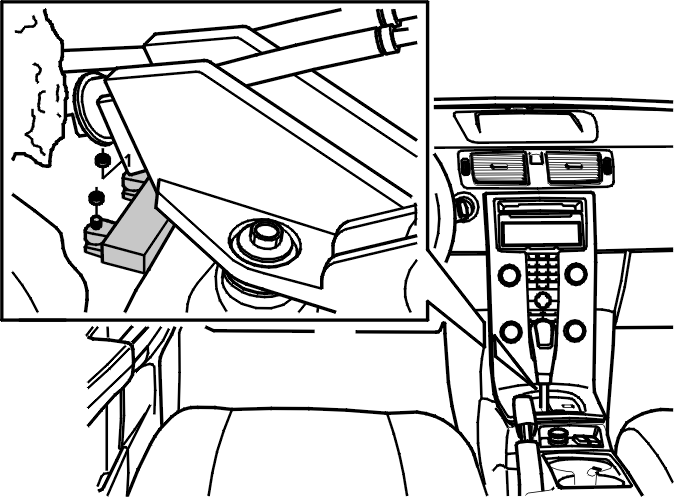

Снятие передней антенны, модуль бесключевого автомобиля (KVM)

Снимите:

• центральную консоль. См.: напольная консоль Golvkonsol.
• 2 гайки
• антенну
• разъем.

Установка передней антенны, модуль бесключевого автомобиля (KVM)

Установите:

• разъем
• антенну
• 2 гайки
• центральную консоль. См.: Golvkonsol напольная консоль

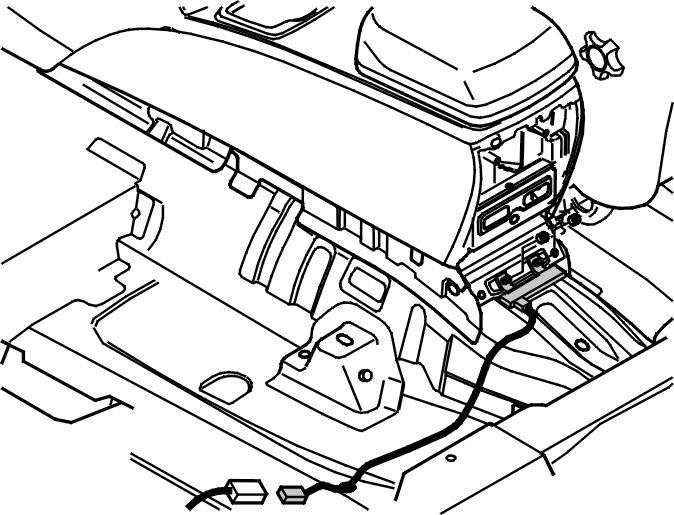

Снятие антенны, модуль бесключевого автомобиля (KVM), обратная сторона, центральная консоль

Снимите:

• левое переднее сиденье. См.: Framstol
• прикуриватель/электрическое гнездо, сзади. См.: Дополнительная розетка 12 В Extra el-uttag 12V
• кронштейн модуля управления, 2 гайки.

Сдвиньте ковровое покрытие в сторону.

Снимите:

• разъем
• антенну
• 2 зажима.

Установка антенны, модуль бесключевого автомобиля (KVM), обратная сторона, центральная консоль

Установите:

• разъем
• антенну
• 2 зажима.

Отведите назад ковровое покрытие.

Установите:

• кронштейн модуля управления, 2 гайки
• прикуриватель/электрическое гнездо, сзади. См.: Дополнительная розетка 12 В Extra el-uttag 12V
• левое переднее сиденье. См.: Framstol

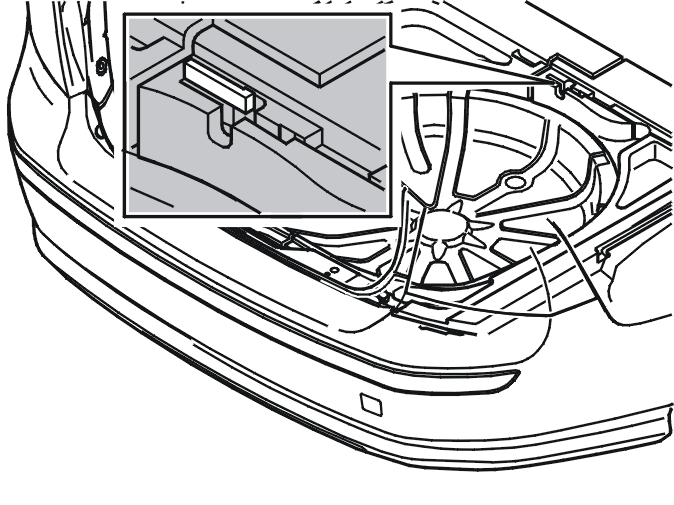

Снятие антенны, модуль бесключевого автомобиля (KVM), ниша для запасного колеса

Снимите:

• ковровое покрытие багажного отсека
• антенну
• разъем.

Установка антенны, модуль бесключевого автомобиля (KVM), ниша для запасного колеса

Установите:

• разъем
• антенну

Примечание: Кабель антенны должен быть в канавке.

Установите ковровое покрытие багажного отсека.

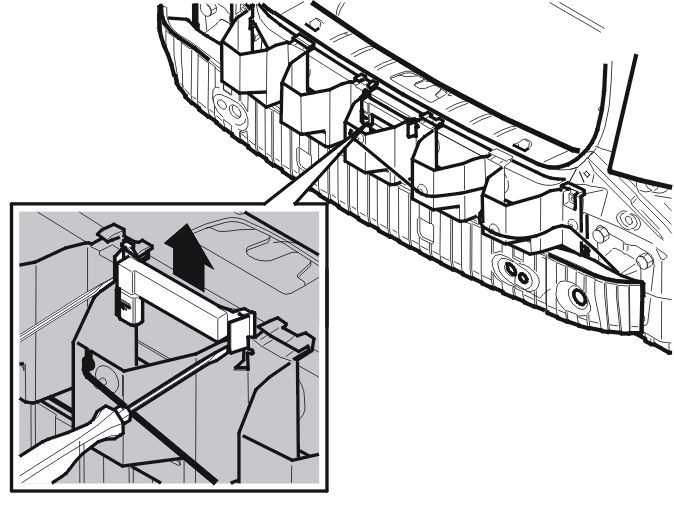

Снятие антенны, модуль бесключевого автомобиля (KVM), кронштейн бампера

Снимите:

• оболочку заднего бампера. См.: Hölje stötfångare bak Hölje stötfångare bak.
• антенну, отведите наружу защелки на нижнем крае
• разъем.

Установка антенны, модуль бесключевого автомобиля (KVM), кронштейн бампера

Установите:

• разъем
• антенну, отведите наружу защелки на нижнем крае
• оболочку заднего бампера. См.: Hölje stötfångare bak Hölje stötfångare bak
