Антенна, модуль глобальной системы местоопределения (GPS) (2011, 2012)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Автомобили с установленным модулем антенны

Снимите декоративную панель центральной стойки панель отделки средней стойки

Снимите панель отделки задней стойки панель отделки задней стойки

Снимите панель отделки стойки задка Панель D-стойки

Снимите панель, порог крыши Панель потолочной балки

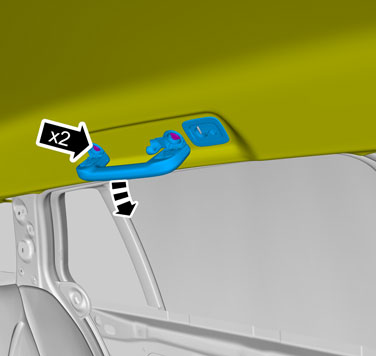

🔩 Момент затяжки: 10 Н·м

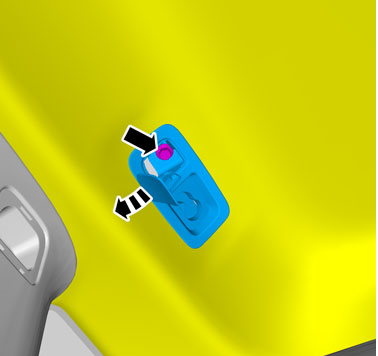

🔩 Момент затяжки: 10 Н·м

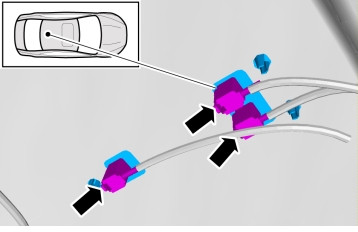

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

Осторожно: При выполнении работ на внутренней обивке крыши убедитесь в отсутствии складок.

Все автомобили

Осторожно: Очистите от грязи. Оберните компонент лентой, чтобы избежать повреждений лакокрасочного покрытия.

Осторожно: Тяните за провод с одинаковым усилием с обеих сторон, чтобы не повредить краску.

🔧 Рукоятка (снятие стекла/вкл. в комплект 9512338)Струна арт. 0,75mm

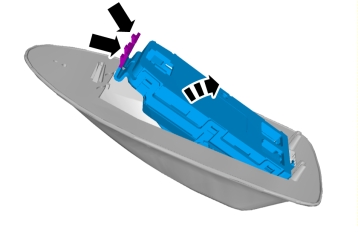

Уберите клейкую ленту на крышке антенны системы навигации (GPS)Закрепить лентой колпак антенны системы навигации (GPS)

Выполняйте инструкции, касающиеся компонентов с двухсторонней липкой лентой Komponenter med dubbelhäftande tejp

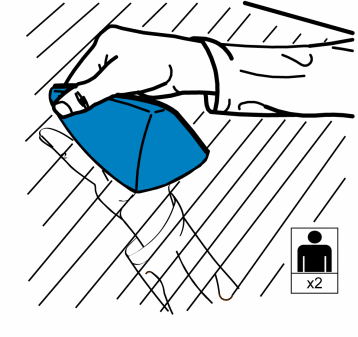

Осторожно: Убедитесь в том, что для упора используется одинаково сильное усилие снизу крыши.

Установите в обратном порядке.
