Амортизационная стойка и пружина передняя, замена

Снятие амортизационной стойки

Снимите:
Поднимите автомобиль.

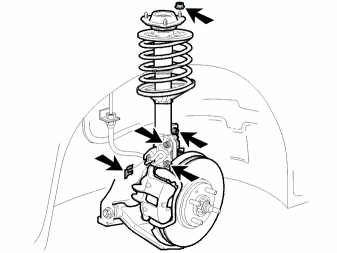

Снимите:

• колесо
• зажим и тормозной шланг с крепления
• проводку ABS
• рычаг стабилизатора поперечной устойчивости с амортизационной стойки
• два болта цапфы поворотного кулака
• цапфу поворотного кулака с амортизационной стойки
• три гайки. Снимите амортизационную стойку.

Снятие пружины

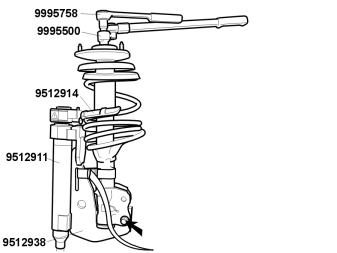

Закрепите 🔧 HYDRAULKOLV и 🔧 MOTHÅLL, FJÄDERBEN в тисках. Будьте осторожны инструмент тяжелый. Закрепите амортизационную стойку в 🔧 MOTHÅLL, FJÄDERBEN. Болтами закрепите амортизационную стойку на цапфе поворотного кулака.

Примечание: Установите предохранительный ремень.

Установите 🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911) на максимально возможное число витков пружины.

Сожмите:

• пружину. Проверьте, чтобы пружина заняла правильное положение в захвате
• пружину, так чтобы она вышла из верхнего седла.

Примечание: Маркируйте расположение деталей. Это облегчит монтаж.

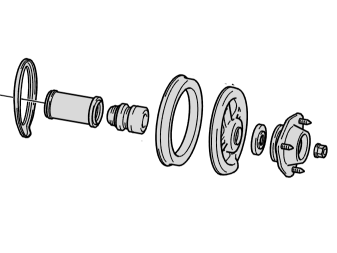

Снимите:

• пылезащитный чехол
• гайку, Используйте 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE и 🔧 NYCKEL (ÖVRE TAPP/STÖTDÄMPARE FRAM) S/V40
• верхнее крепление амортизационной стойки
• подшипник
• верхнее седло пружины
• пружину
• ограничитель пружины и защитный чехол.

Отпустите пружину.Снимите пружину и отметьте ее положение.

Проверка компонентов

Снимите ограничитель пружины с защитного чехла.Проверьте отсутствие износа на всех деталях. При необходимости замените.

Установка пружины

Примечание: Цветовой код на пружине должен располагаться снизу у амортизационной стойки.

Установите:

• резиновую набивку с нижней стороны
• пружину

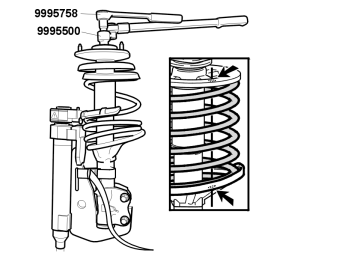

Установите 🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911) на максимально возможное число витков пружины.Проверьте, чтобы пружина заняла правильное положение в захвате. Сожмите пружину.

Смочите ограничитель мыльной водой. Установите ограничитель на защитный чехол.

Установите:

• ограничитель пружины и защитный чехол
• проходной ввод (смочите мыльной водой)
• верхнее седло пружины
• опорную пластину
• верхнее крепление амортизационной стойки
• гайку. Затяните вручную
• верхнее седло пружины так, чтобы отверстия в обоих седлах пружины располагались на одной линии.

Осторожно отпустите пружину. Убедитесь, что пружина заняла правильное положение в ограничителе и седлах.Используйте 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE и 🔧 NYCKEL (ÖVRE TAPP/STÖTDÄMPARE FRAM) S/V40. Затяните гайку с моментом 65 Нм.Заполните подшипник смазкой.Установите пылезащитный чехол.Снимите амортизационную стойку с инструмента.

Установка амортизационной стойки

Установите:

• амортизационную стойку. Затяните три гайки от руки
• два болта цапфы поворотного кулака. Затяните с усилием 90 Нм.
• рычаг стабилизатора поперечной устойчивости. Затяните с усилием 45 Нм
• тормозной шланг и проводку ABS в креплении
• три гайки. Затяните до 40 Нм.

Установка колеса

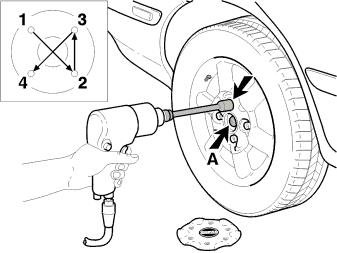

Установите колесо.Убедитесь, что поверхность контакта между тормозным диском и колесным диском чистая.Смажьте направляющую ступицы колесных дисков, для которых требуется нанесение пасты при монтаже (номер детали 116 1397).Установите на место колесо. Затяните гайки от руки.Затяните под диагонали до 110 Нм.Если гайки затягиваются с помощью специального пневматического гайковерта, следует использовать 🔧 MOMENTHYLSA 21 MM S/V40 (BLÅ/VIT) ERSÄTTER 9512661. Затяните ручным инструментом.

Примечание: Чтобы избежать напряжений в тормозном диске, важно придерживаться правильного момента затяжки и затягивать по диагонали.

Установите колпак ступицы.
