Амортизатор, передний, замена (2003, 2004)

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие пружинной стойки

Снимите:

• колесо

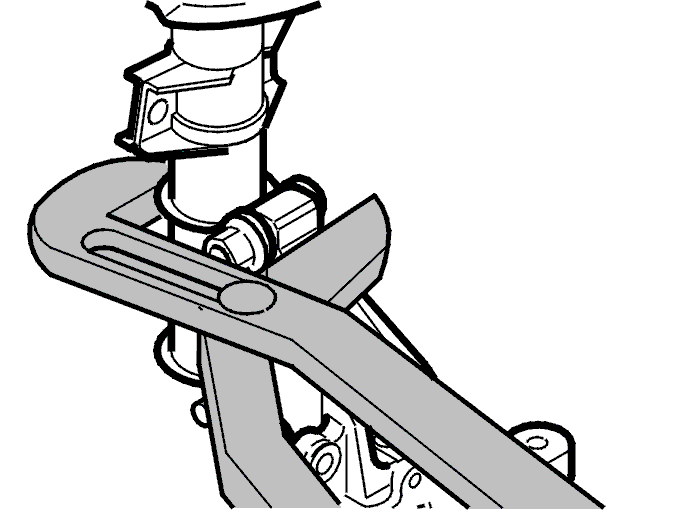

• звено стабилизатора поперечной устойчивости с пружинной стойки.

Примечание: Используйте гаечный ключ Torx в качестве упора, так чтобы не повредить манжету.

Снимите:

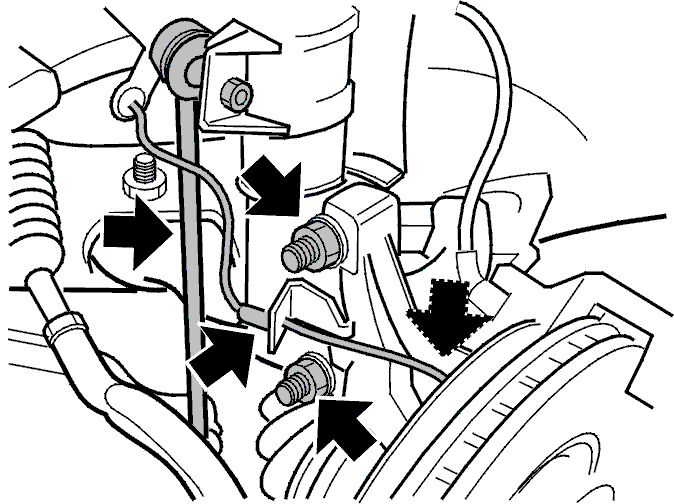

• линию ABS от пружинной стойки
• датчик ABS. Подвесьте датчик на куске проволоки.

Измерьте положение пружинной стойки по отношению к шпинделю колеса перед снятием.

Примечание: Измерения выполняются для того, чтобы получить такой же угол развала при установке.

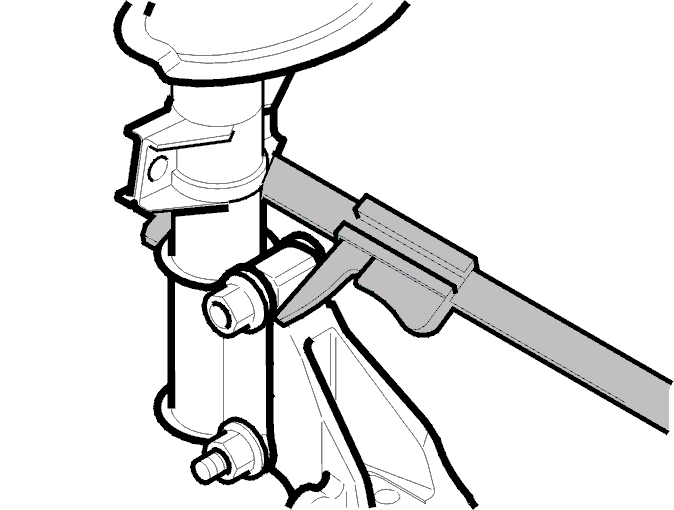

Измерьте над шпинделем колеса / пружинной стойкой у верхнего винта, как показано на иллюстрации.Перед проведением измерений, удалите все загрязнения с поверхностей, на которых проводятся измерения.Запишите результат измерения.

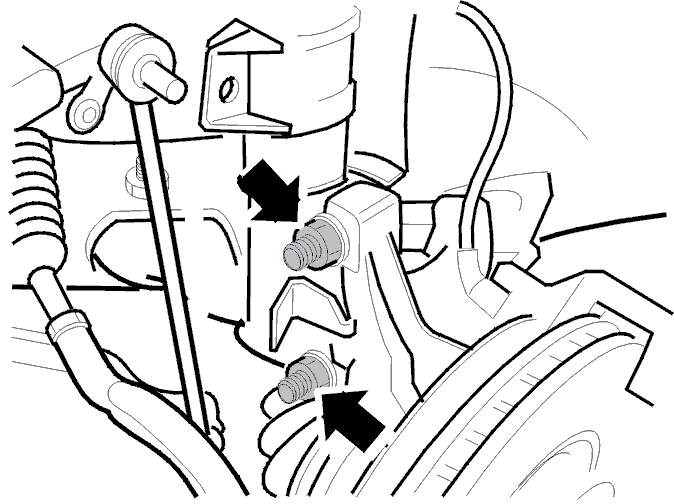

Отвинтите обе гайки с винтов пружинной стойки - колесный шпиндель.

Отвинтите два винта пружинной стойки колесного шпинделя.Зафиксируйте колесный шпиндель проволокой, чтобы он не отходил наружу, когда будет снят с пружинной стойки.

Снимите:

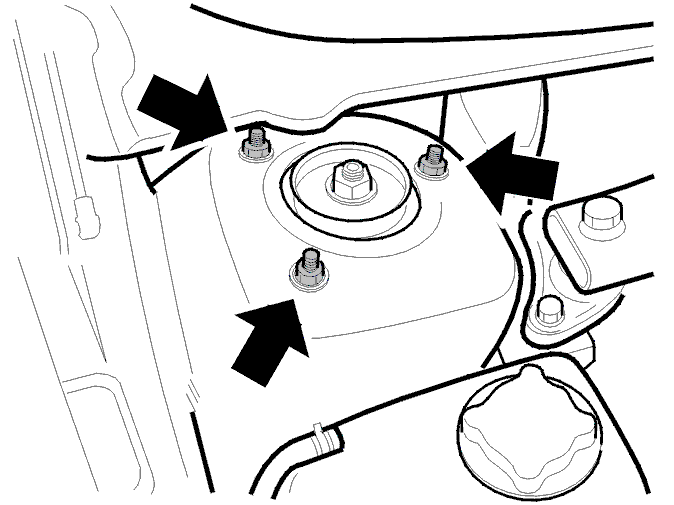

• три гайки, удерживающие пружинную стойку в кузове
• пружинную стойку.

Снятие подшипника амортизатора

Закрепите пружинную стойку в тисках.

Снимите:

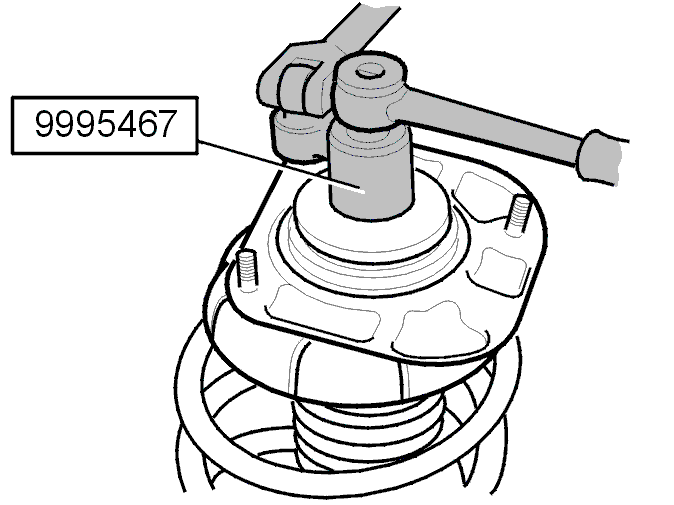

• гайку подшипника амортизатора. Используйте насадку 🔧 HYLSA (MUTTER-STÖTDÄMPARE) P800 гаечный ключ 3/8" Torx в качестве упора.
• шайбу
• крепление.

Снятие пружины

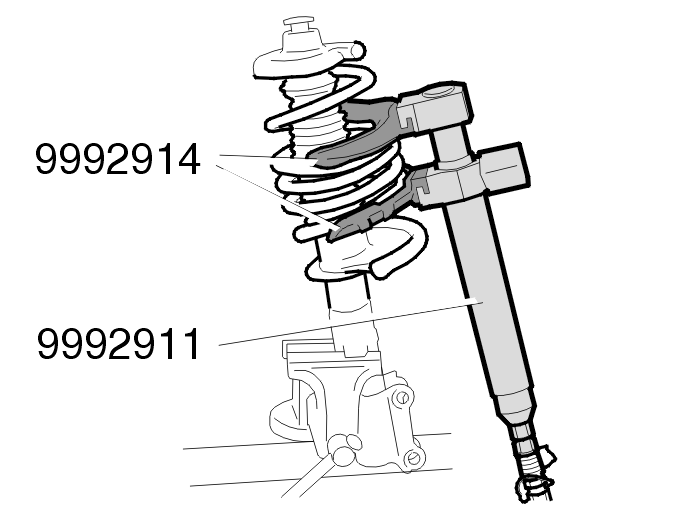

Снимите нагрузку с гнезда пружины.Используйте гидравлический инструмент 🔧 HYDRAULKOLV вместе с 🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911).

Снимите:

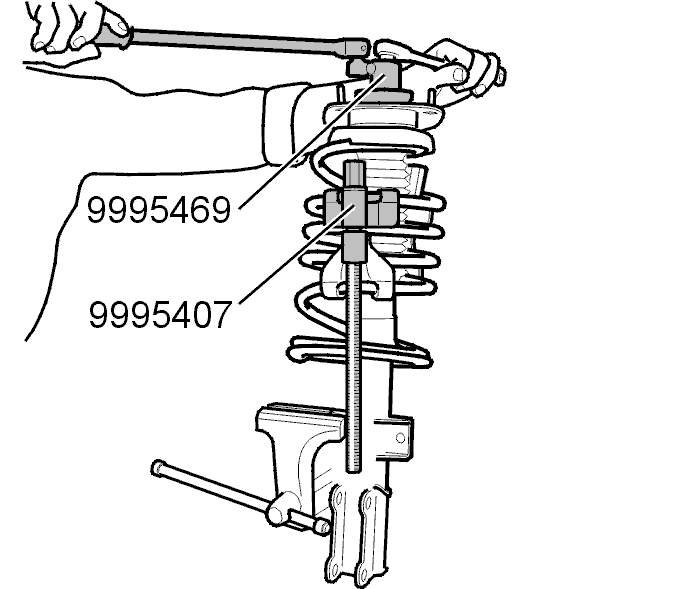

• стопорную гайку на амортизаторе. Используйте насадку 🔧 HYLSA (UNDRE MUTTER-STÖTD.FRAM)P800 и гаечный ключ 3/8" Torx в качестве упора.
• гнездо пружины
• пружину
• резиновый ограничитель прогиба и защитный чехол.

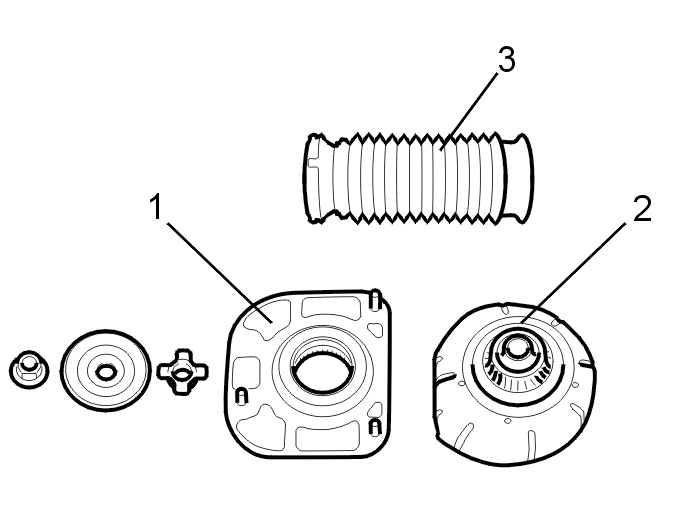

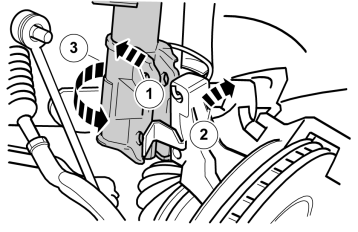

Убедитесь в отсутствии повреждений подшипника пружинной стойки (1), гнезда пружины (2) и резинового ограничителя прогиба с кожухом (3). Замените, если необходимо.

Установка пружины

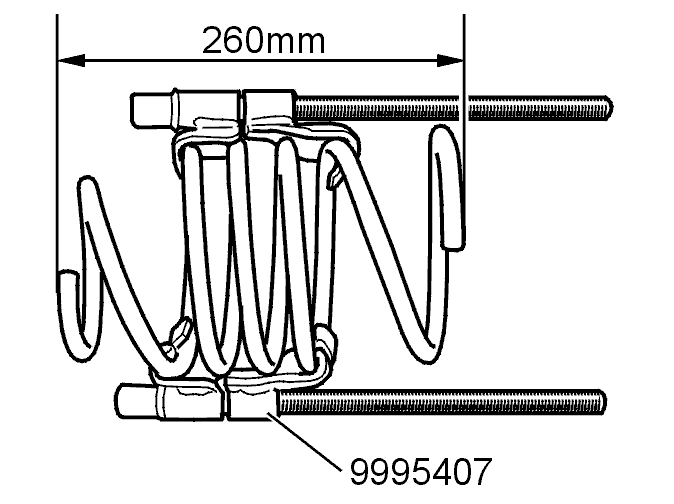

Сожмите новую пружину до длины приблизительно 260 мм. Используйте гидравлический инструмент 🔧 HYDRAULKOLV вместе с 🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911).

Установите:

• ограничитель прогиба с кожухом
• пружину
• гнездо пружины.

Установите стопорную гайку. Затяните до 70 Нм. Используйте головку 🔧 HYLSA (UNDRE MUTTER-STÖTD.FRAM)P800 и ключ Torx 3/8" в качестве упора.Снимите гидравлический инструмент.

Установка подшипника амортизатора

Установите:

• подшипник
• шайбу
• гайку. Затяните до 70 Нм. Используйте головку 🔧 HYLSA (MUTTER-STÖTDÄMPARE) P800 и ключ Torx 3/8" в качестве упора.

Установка пружинной стойки

Установите пружинную стойку в кузове при помощи новых гаек. Затяните до 25 Нм.

Установите пружинную стойку на шпинделе колеса. Используйте новые винты и новые гайки.Отрегулируйте пружинную стойку и шпиндель колеса до измеренного значения.

Затяните до 105 Нм. Дозатяните на угол 90º. Используйте угломер 🔧 VINKELMÄTARE.

Установите:

• звено стабилизатора поперечной устойчивости на пружинной стойке Используйте новую гайку. Затяните до 50 Нм. Удерживайте при помощи гаечного ключа Torx для предотвращения повреждения кожуха
• датчик ABS. Затяните до 10 Нм.

Примечание: Убедитесь, что место установки датчика ABS в шпинделе колеса абсолютно чистое. Очистите датчик ABS мягкой щеткой.

Установите:

• кабель датчика ABS в кронштейне
• колесо. См. Установка колес.

Выровняйте колеса. См. Уголы установки колес, проверка/регулировка.
