Алкоблокиратор (2009, 2010)

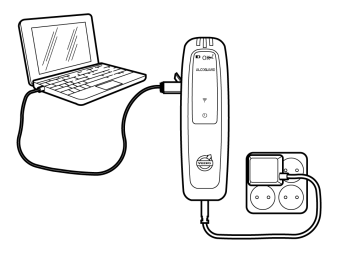

• Активируйте (и откалибруйте) алкогольный замок согласно описанию в Техническом журнале в TIE. Нужный журнал - TJ 19265 "Alcoguard, calibration and activation Software." Он также содержит необходимое программное обеспечение.
• После установки программ на компьютер согласно TJ подсоедините алкогольный замок к компьютеру с помощью соответствующего кабеля связи.

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

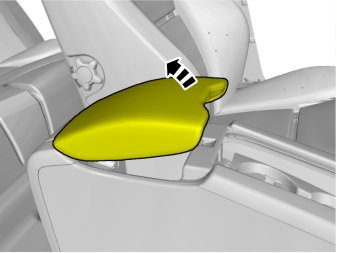

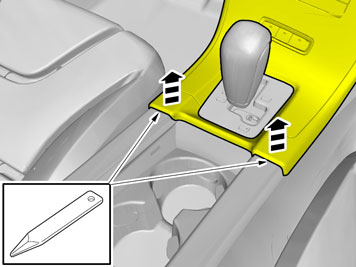

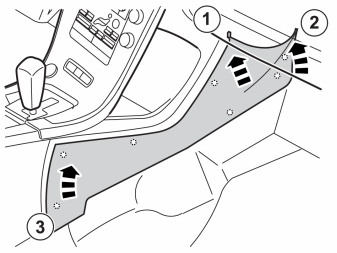

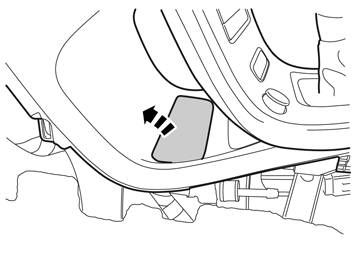

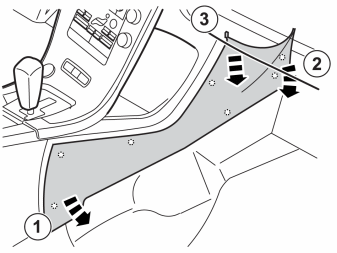

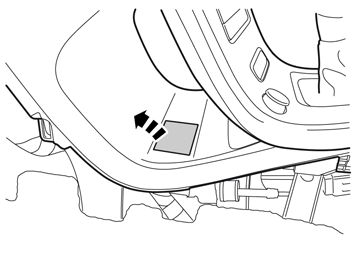

• Снимите боковую панель с обеих сторон. Она закреплена шестью зажимами изнутри.

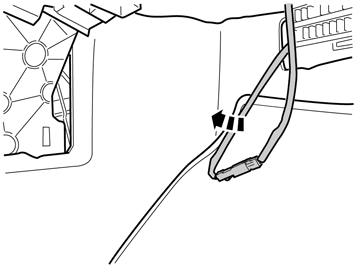

• Отсоедините контактный разъём освещения и отложите панель в сторону.

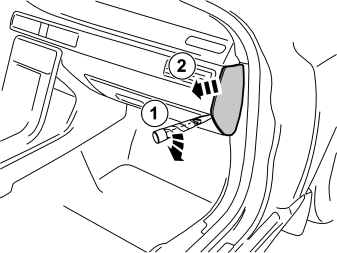

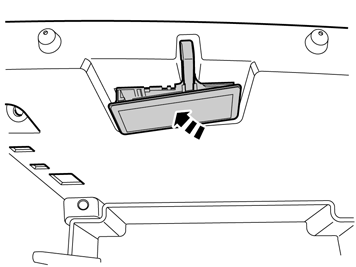

• Осторожно отогнув, снимите освещение перчаточного ящика.

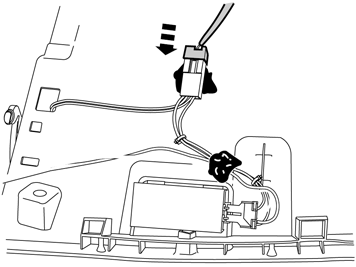

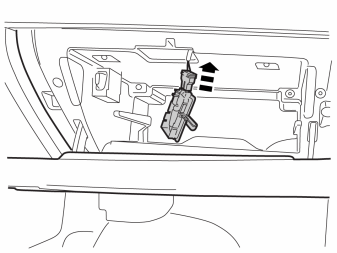

• Отсоедините контактный разъем от лампы освещения перчаточного ящика, он может быть закреплен жестко.

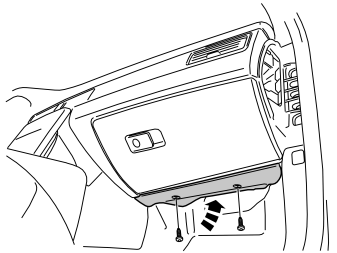

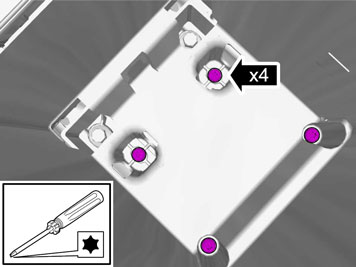

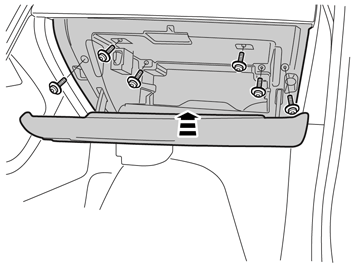

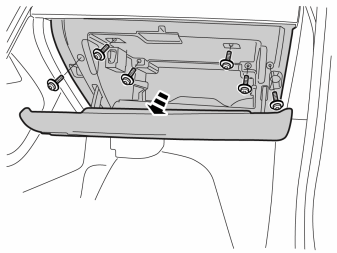

• Снимите шесть винтов.

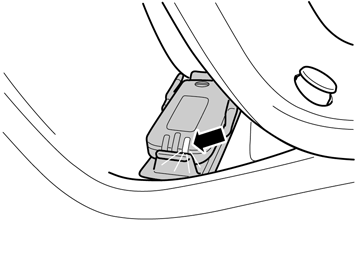

• При необходимости освободите контактный разъем держателя SIM-карты.

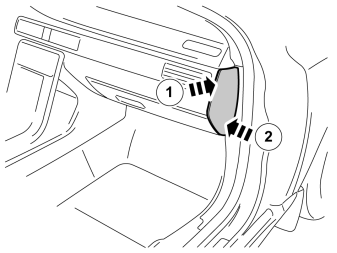

• Вытащите немного перчаточный ящик, чтобы зажимы освободились.

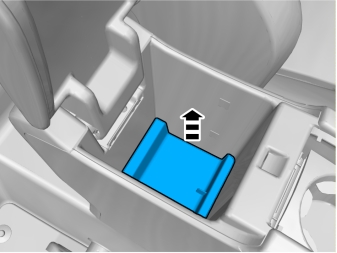

• Снимите вещевой ящик.

Касается размещения перед кронштейном

Примечание: Для автомобилей, оснащенных более толстым резиновым ковриком, необходимо приобретать более тонкий коврик. Толстый резиновый коврик удаляется.

• Удалите двустороннюю клейкую ленту. Она больше использоваться не будет.

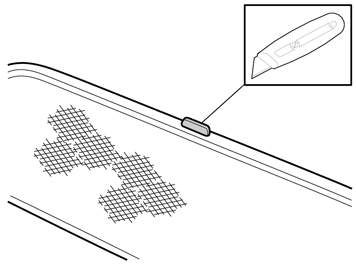

• Отрежьте резиновый выступ.

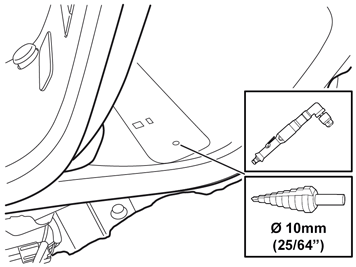

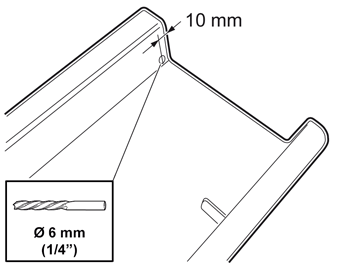

• Просверлите отверстие.

• Прорежьте коврик.

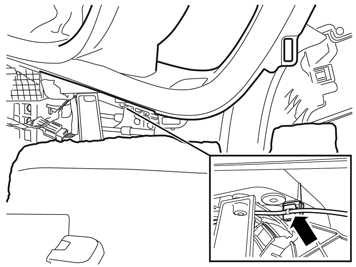

• Освободите зажимы с проводом (некоторые модели) и отведите провод в сторону, чтобы он не мешал при сверлении. Проверьте, чтобы ничто другое не мешало снизу при сверлении.

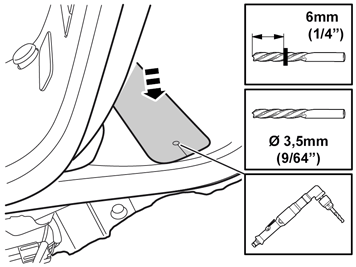

• Расположите резиновый коврик и надсверлите отверстие через туннельную консоль в центре отверстия в резиновом коврике.
• Уберите резиновый коврик.

• Просверлите и удалите стружку.

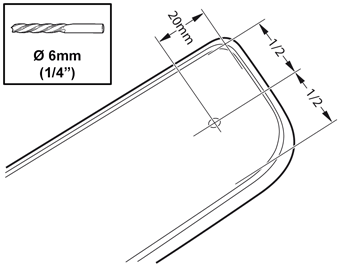

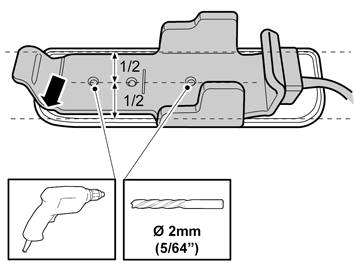

• Расположите держатель по центру на резиновом коврике согласно эскизу. Левый конец держателя должен быть вровень с внутренним краем резинового коврика.
• Просверлите отверстия.

• Расположите резиновый коврик.
• Просверлите через отверстия в резиновом коврике и через туннельную консоль.
• Уберите резиновый коврик.
• Удалите всю стружку.

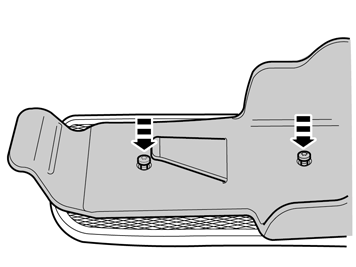

• Расположите держатель на резиновом коврике и закрутите винты.

• Поместите провод в выемку.

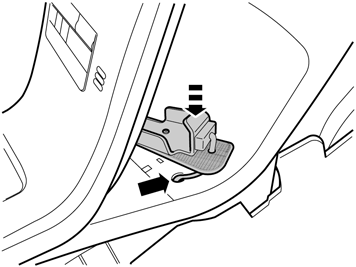

Иллюстрации A и B

• Введите провод вниз в отверстие в туннельной консоли. Расположите держатель с резиновым ковриком и затяните. Будьте осторожны при затягивании винтов и не затягивайте слишком сильно.

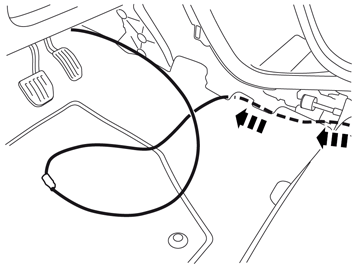

• Протяните провод вперед за коврик и оставьте его часть висеть снаружи.

Касается размещения внутри отсека для хранения

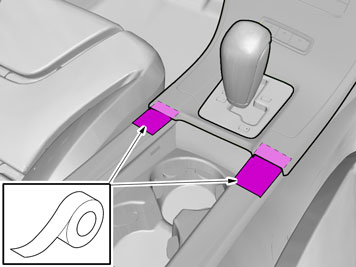

• Установите ленту для защиты туннельной консоли.

• Просверлите отверстие для провода.

• Прорежьте коврик.

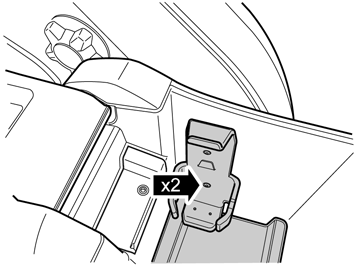

• Возьмите держатель, введите вниз его провод согласно иллюстрации и протяните его сзади.
• Подоприте туннельную консоль сзади для лучшего доступа.

Иллюстрации A и B

Примечание: Провод тянется по левой стороне вдоль туннельной консоли. Касается автомобиля с левосторонним и правосторонним рулевым управлением.

• Поместите вставку под задний край туннельной консоли, чтобы легче было протягивать провод.

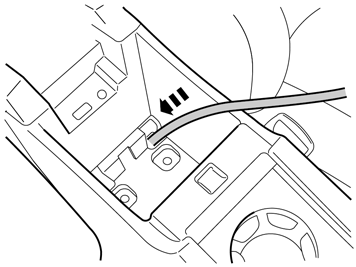

• Введите проволочную спираль с левой стороны туннельной консоли, спереди назад.
• Прикрепите клейкой лентой протянутый провод у проволочной спирали.
• Расположите провод так, чтобы не было риска защемления, когда туннельная консоль будет привинчиваться.

• Проверьте, чтобы провод не защемлялся.
• Затяните винты.

Примечание: При размещении держателя в отсеке для хранения туннельной консоли он должен всегда располагаться в заднем крае слева. Касается автомобиля с левосторонним и правосторонним рулевым управлением.

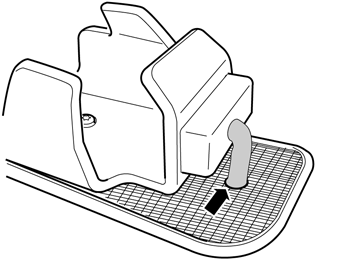

• Введите провод в отверстие в резиновом коврике.

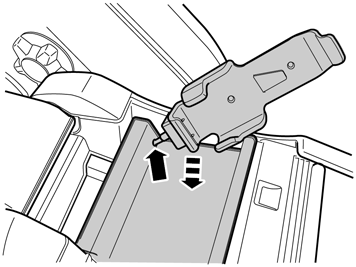

• Введите вниз резиновый коврик и держатель в туннельный отсек и вытяните провод дальше.

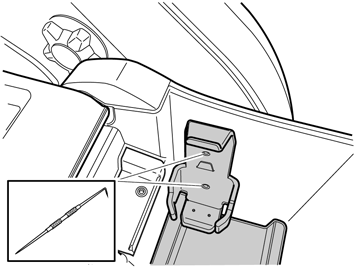

Рисунки А, В и С

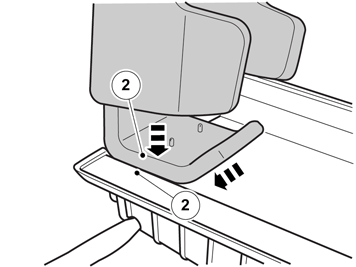

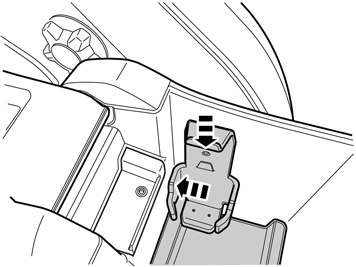

• Расположите держатель. Он должен размещаться у заднего края в отсеке для хранения, чтобы нижняя часть (1) прилегала к резиновому коврику (2).

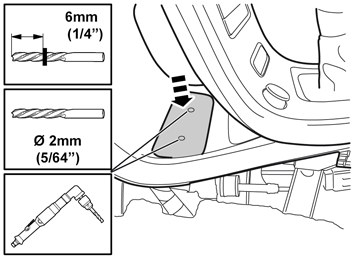

• Проделайте отверстия в отсеке для хранения угловой частью резца.

• Затяните винты.

Применяется к автомобилям с левосторонним управлением

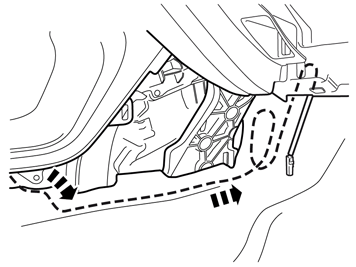

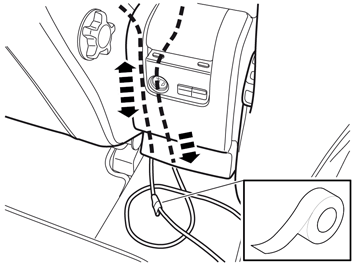

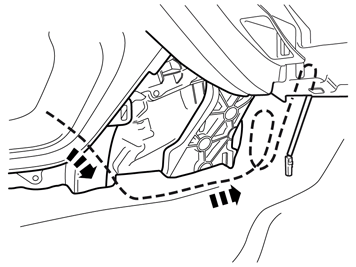

• Перетяните провод перед воздушными каналами до правой стороны среднего кронштейна.

Относится ко всем моделям

• Протяните провод за коврик вперед и оставьте его часть висеть снаружи.

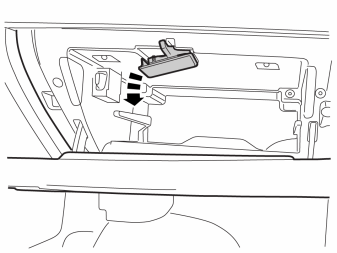

• Установите освещение перчаточного ящика.

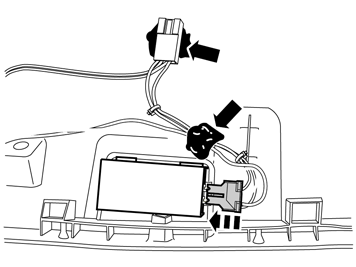

• Возьмите соединительный кабель и подключите черный контактный разъем к освещению перчаточного ящика.

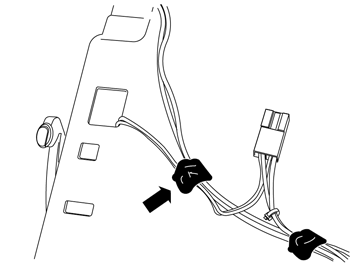

• Закрепите белый контактный разъем и провода с помощью бутиловой ленты.

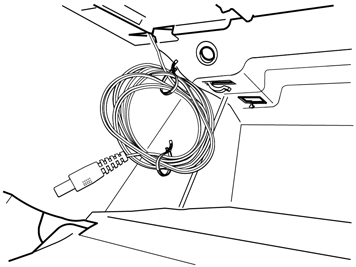

• Введите вниз смотанный черный провод в большое удлиненное отверстие.
• Если автомобиль оснащен держателем сим-карты, то провод следует протягивать на всю его длину.

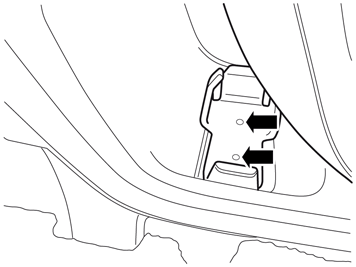

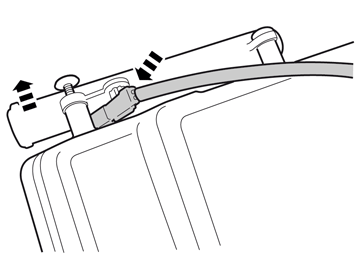

• Выкрутите винт в проволочном амортизаторе на несколько витков.

• Отогните немного проволочный амортизатор и введите вниз оставшийся провод.

• Затяните винт.

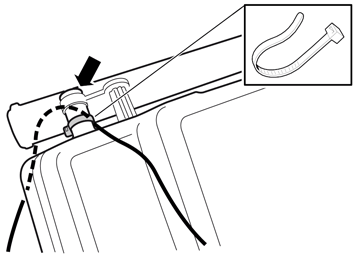

• Закрепите провод у левой вставки для винта.

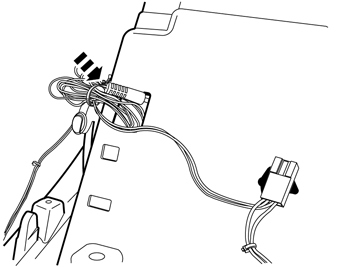

• Смотайте и закрепите провод с помощью ленты-липучки.

• Прижмите два провода куском бутиловой ленты.

Проверка электропитания держателя

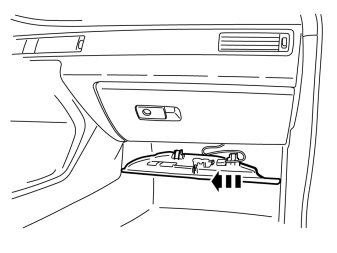

• Разместите перчаточный ящик на полу на стороне пассажира.

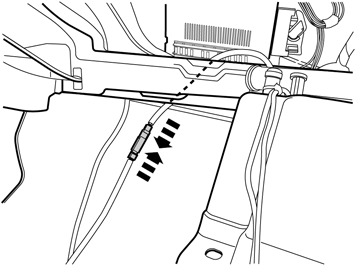

• Подсоедините провод от держателя к проводу, протянутому к заднему краю перчаточного ящика. Следите за тем, чтобы провод проходил под балкой.
• Поставьте алкогольный тестер на место в держатель.

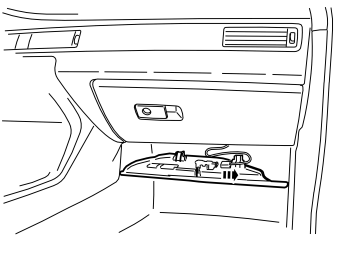

Рисунки А, В и С

• Поднимите перчаточный ящик и введите его немного в пространство, где он должен находиться.
• Подсоедините контактный разъем к освещению. Лампа с символом аккумулятора на алкогольном тестере должна мигать, если в держателе есть напряжение. Если напряжения нет, то поверните черный контактный разъем.
• Если в автомобиле имеется держатель сим-карты, подключите его провод.
• Введите перчаточный ящик на место.

• Спрячьте провода под напольным ковриком. Убедитесь, что они размещаются так, чтобы не могли повредиться.

• Загрузите программное обеспечение для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.
