Алкоблокиратор (2008, 2009)

• Активируйте (и откалибруйте) алкогольный замок согласно описанию в Техническом журнале в TIE. Нужный журнал - TJ 19265 "Alcoguard, calibration and activation Software". Он также содержит необходимое программное обеспечение.
• После установки программ на компьютер согласно TJ подсоедините алкогольный замок к компьютеру с помощью соответствующего кабеля связи.

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

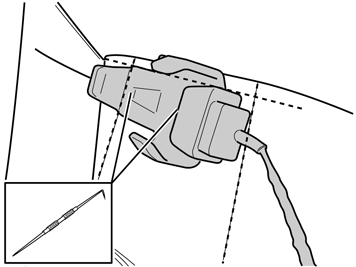

• Расположите держатель по центру между двумя вертикальными линиями в переднем крае туннельной консоли и параллельно с панелью в верхнем крае.
• Выполните разметку для сверления отверстий.

• Откройте перчаточный ящик.
• Аккуратно отделите панель внутри центральной консоли. Используйте пластмассовый инструмент для оконных уплотнителей. Панель закреплена двумя фиксаторами на каждой из коротких сторон.
• Отсоедините панель движением вниз.

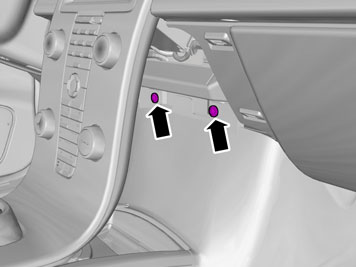

• Выверните винты.

• Осторожно отогните обратно передний край в туннельной консоли и убедитесь в том, что жгуты проводки и т.п. не будут мешать при сверлении.

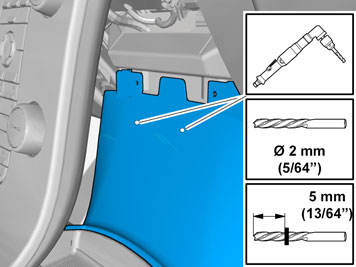

• Просверлите отверстия.
• Удалите всю стружку.

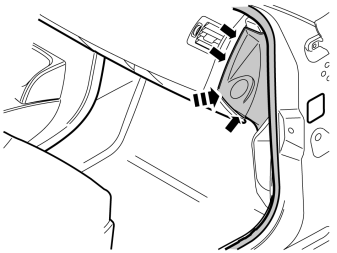

• Снимите панель на правом торце панели приборов. Осторожно отсоедините ее с помощью гладилки по периметру, чтобы отсоединились три ножки.

Примечание: Не повредите приборную панель.

• Освободите зажим, удерживающий воздушную насадку, с отделения для перчаток.

• Снимите резиновый коврик отделения для перчаток.
• Удалите пять винтов в проеме отделения для перчаток.
• Потяните отделение для перчаток прямо назад, чтобы освободить два скрытых зажима в верхнем крае.
• Снимите наружную часть отделения для перчаток.

• Освободите контактные разъемы на внешней стороне.

• Вырежьте место для провода в панели. Не вырезайте много, только чтобы провод мог слегка зафиксироваться.

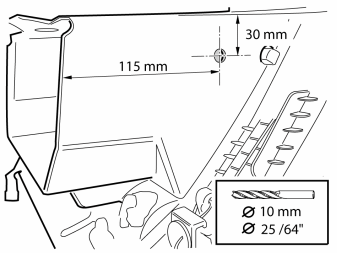

• Просверлите отверстие Ø 10 мм (25/64 ") на левой стороне наружной части отделения для перчаток.
• Удалите всю стружку.

• Возьмите согласующий провод из комплекта и подключите один контактный разъем к соединению для подсветки отделения для перчаток.

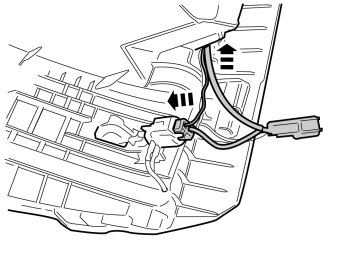

• Перетяните провода в нижнем крае к другой стороне.

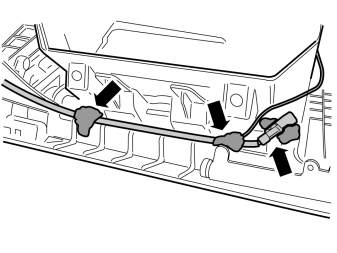

• Прижмите провода и небольшой зеленый контактный разъем с помощью кусков бутиловой ленты.

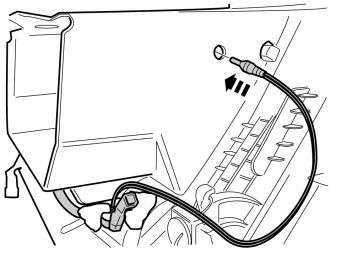

• Введите небольшой контактный разъем и весь провод в наружную часть отделения для перчаток.

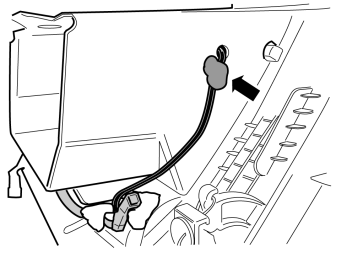

• Прижмите провод у отверстия с помощью куска бутиловой ленты.

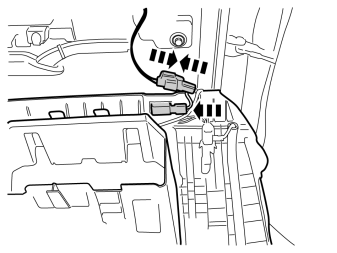

• Возьмите наружное отделение для перчаток и подсоедините контактный разъем от подсветки отделения для перчаток к соответствующему разъему в новом согласующем проводе.
• Подсоедините остающийся контактный разъем к освещению ступеньки.

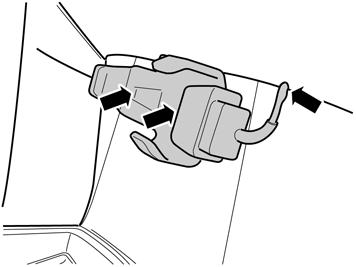

• Возьмите держатель с проводом и подсоедините зеленый контактный разъем к соответствующему разъему, который был закреплен в отделении для перчаток.

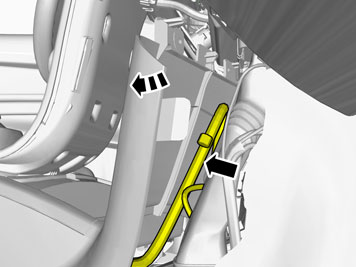

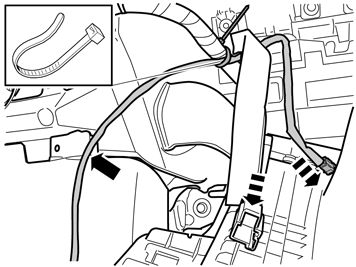

• Зафиксируйте провод у имеющегося жгута проводки с помощью ленточного зажима. Провод должен проходить вдоль правого крепления туннельной консоли.
• Закрепите серый контактный разъем в отделении для перчаток.

• Поставьте на место и затяните наружную часть отделения для перчаток.
• Смотайте провод в отделении для перчаток и закрепите его лентой-липучкой.

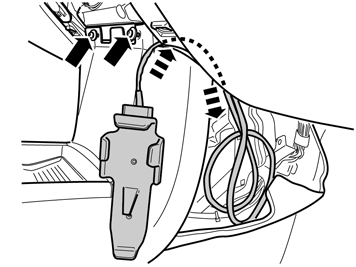

• Втяните провод к держателю и расположите его на правой стороне туннельной консоли за ковриком. Если для провода будет мало места, то осторожно отрежьте кусок от левого угла отделения для перчаток.
• Затяните туннельную консоль в переднем крае.

Иллюстрации A и B

• Расположите провод в пазе в панели и прижмите его.
• Отогните на место коврик.

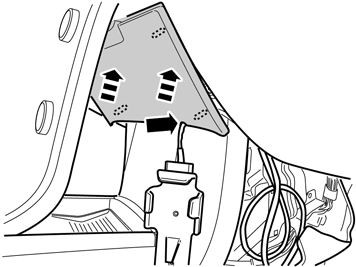

• Затяните держатель. Убедитесь в том, что провод правильно проходит в пазе.

• Загрузите программное обеспечение для функционирования вспомогательного оборудования, следуя информации по обслуживанию в VIDA.
