Alcoguard (2007, 2008)

• Активируйте (и откалибруйте) алкогольный замок согласно описанию в Техническом журнале в TIE. Нужный журнал - TJ 19265 "Alcoguard, calibration and activation Software". Он также содержит необходимое программное обеспечение.
• После установки программ на компьютер согласно TJ подсоедините алкогольный замок к компьютеру с помощью соответствующего кабеля связи.

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Снимите боковую панель с обеих сторон. Изнутри они закреплены шестью зажимами.

• Снимите винты для панели под отделением для перчаток и отсоедините ее.

• Освободите контактную защиту освещения и отложите панель в сторону.

Осторожно: Для автомобилей, имеющих более толстый резиновый коврик, необходимо приобрести тонкий. Толстый резиновый коврик убирается.

• Снимите двустороннюю клейкую ленту. Она больше использоваться не будет.

• Отрежьте резиновый выступ.

• Просверлите отверстие.

• Прорежьте коврик.

• Освободите зажимы с проводом (некоторые модели автомобилей) и отведите провод в сторону, чтобы он не мешал при сверлении. Проверьте, чтобы ничто другое не мешало снизу при сверлении.

• Расположите резиновый коврик и надсверлите отверстие через туннельную консоль в центре отверстия в резиновом коврике.
• Уберите резиновый коврик.

• Просверлите и удалите стружку.

• Расположите держатель по центру на резиновом коврике согласно эскизу. Левый конец держателя должен быть вровень с внутренним краем резинового коврика.
• Просверлите отверстия.

• Расположите резиновый коврик и просверлите через отверстия в нем и через туннельную консоль.
• Уберите резиновый коврик.
• Удалите всю стружку.

• Расположите держатель на резиновом коврике и закрутите винты.

• Поместите провод в выемку.

Иллюстрации A и B

• Введите провод вниз в отверстие в туннельной консоли, расположите держатель с резиновым ковриком и затяните. Будьте осторожны при затягивании винтов и не затягивайте слишком сильно.

• Протяните провод вперед за коврик и оставьте его часть висеть снаружи. Избыток провода прячется в переднем крае коврика согласно иллюстрации.

Относится к автомобилям, построенным до 2009 w46

• Возьмите жгут проводки из комплекта. Протяните его за коврик и позади стяжки среднего кронштейна.

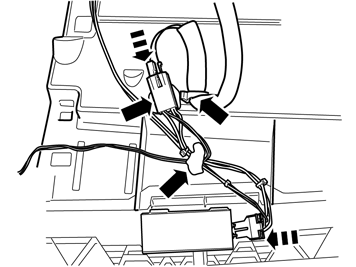

• Соедините оба контактных разъема жгутов проводки между собой.

Иллюстрация A

• Отсоедините ленту-липучку с длинного свернутого черного провода. Протяните провод перед воздушным каналом внутрь через отверстие в верхнем крае левого угла отделения для перчаток.

Иллюстрация B

• Протяните провод из отверстия.

• Отсоедините зеленый контактный разъем освещения отделения для перчаток у верхнего края правой стороны держателя предохранителей.

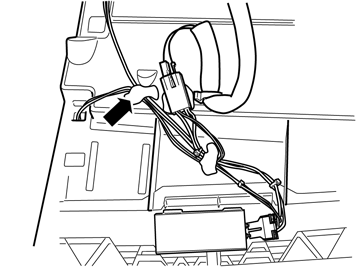

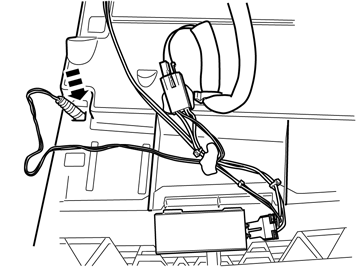

• Подсоедините зеленый вилочный контакт освещения отделения для перчаток (1) к розеточному контакту (2) в протянутом соединительном кабеле.
• Подсоедините оставшийся вилочный контакт (3) в соединительном кабеле к розеточной части освещения отделения для перчаток.
• Спрячьте избыток провода за коврик.

• Протяните избыток черного провода в отделении для перчаток, смотайте и закрепите его лентой-липучкой.

Относится к автомобилям, построенным после 2009 w46

• Отсоедините контактный разъем от лампы освещения перчаточного ящика, он может быть закреплен жестко.

• Выверните два винта в нижнем крае отделения для перчаток.

• Снимите шесть винтов.
• Вытащите немного отделение для перчаток.
• Освободите возможные контактные разъемы на верхней стороне.
• Снимите перчаточный ящик.

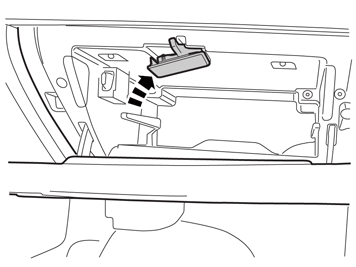

• Установите на место лампу в отделении для перчаток.

• Возьмите соединительный провод и подсоедините черный контактный разъем к лампе отделения для перчаток.
• Закрепите контактный разъем и провода кусками бутиловой ленты на верхней стороне отделения для перчаток.
• Протяните длинный провод с зеленым контактным разъемом на левую сторону заднего края отделения для перчаток.

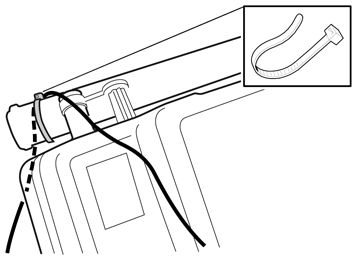

• Закрепите провод у проволочного амортизатора с помощью ленточного зажима.

• Введите вниз весь длинный черный провод в заднее отверстие.

• Прижмите два провода куском бутиловой ленты.

• Смотайте и закрепите провод сопутствующей проволокой.

Проверка электропитания держателя

• Расположите отделение для перчаток на полу на стороне пассажира.

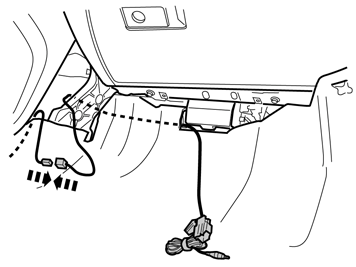

• Подсоедините провод от держателя к проводу, протянутому к заднему краю отделения для перчаток. Убедитесь в том, что провод проходит под балкой.
• Поставьте алкогольный замок на место в держатель.

Рисунки А, В и С

• Поднимите отделение для перчаток и введите его немного в пространство, где он должен находиться.

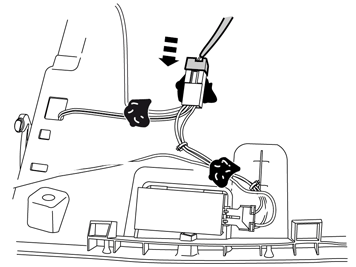

• Подсоедините контактный разъем к освещению. Лампа с символом аккумулятора на алкогольном замке должна мигать, если в держателе есть напряжение. Если напряжения нет, то поверните черный контактный разъем, который находится в белом контактном разъеме.
• Если в автомобиле имеется держатель сим-карты, подключите его провод.
• Введите отделение для перчаток на место.
• Затяните винты M6 с моментом 10 Нм.

• Установите винты в нижнем крае.

• Спрячьте провода за напольным ковриком. Убедитесь, что они размещаются так, чтобы не могли повредиться.

Относится ко всем моделям

• Загрузите программное обеспечение для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.
