Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 2001–2004 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие, правая сторона
Снимите вещевое отделение, 2 винта.Выньте вещевое отделение.
Снятие, левая сторона
Включите электропитание (1).Поднимите раму для носилок на заднем крае (2).
Примечание: Поместите деревянные бруски под рамой для носилок.

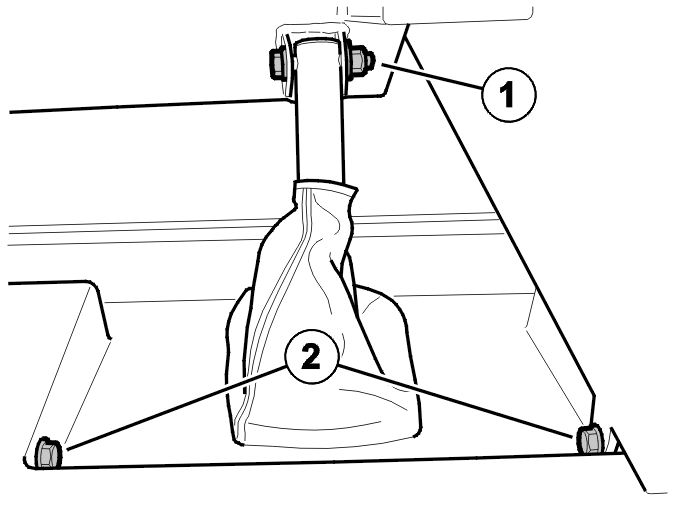

Снятие гидравлического поршня
Снимите:
- винт гидравлического поршня (1)
- 2 винта (2).

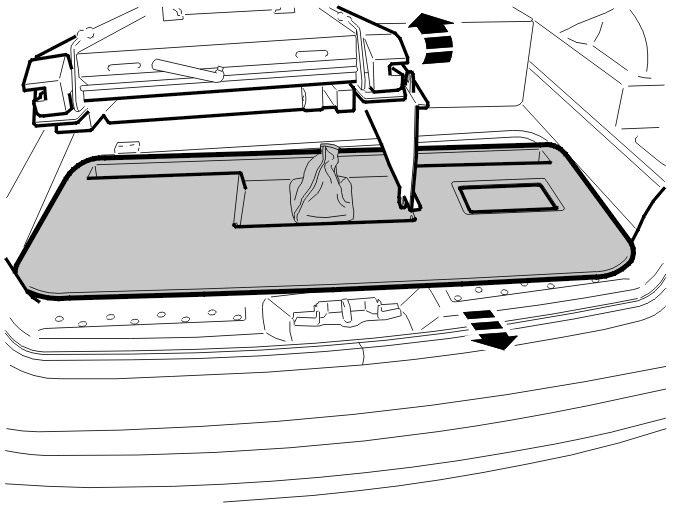

Отожмите назад гидравлический поршень.Наклоните сиденье вперед.Снимите крышку.

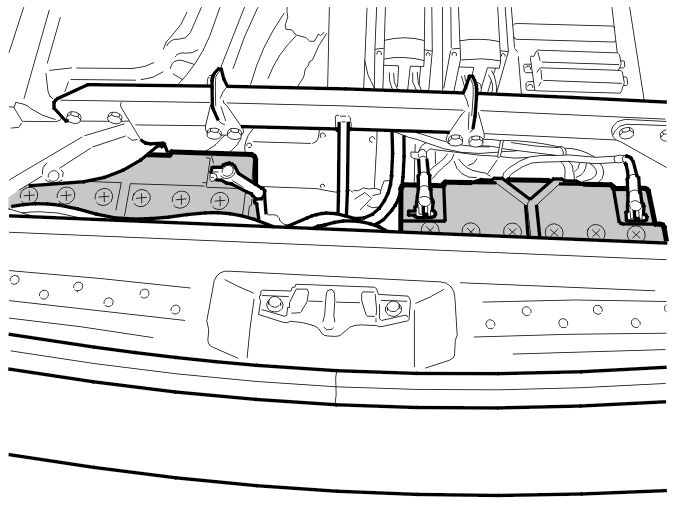

Снятие аккумулятора
Примечание: Проверьте рабочие характеристики аккумулятора, чтобы определить, не является ли аккумулятор неисправным. См.:Поиск неисправности и проверка аккумулятора.
Снимите сливной шланг с боковой стороны аккумулятора.Отсоедините провода аккумулятора. См.:Заметьте при отсоединении/подсоединении провода аккумулятора.Выверните винты и снимите крепления.Выньте аккумулятор.
Установка
Примечание: Моменты затяжки смотрите в.
Установка аккумулятора
Осторожно: При подсоединении и отсоединении проводов аккумулятора. См.:Заметьте при отсоединении/подсоединении провода аккумулятора.
Установите:
- винты M6 крепления аккумулятора
- соединения аккумулятора. Затяните. См.:.
Установите крышку.
Протолкните гидравлический поршень вверх сквозь кожух. Закрепите гидравлический поршень в раме для носилок при помощи винтов M10.
Отведите назад сиденье.
Установите крышку. 2 винта M10.
Примечание: Уберите деревянные бруски под рамой для носилок.
Опустите задний край рамы для носилок.
Выключите электропитание.
Установка вещевого отделения
Установите вещевое отделение.
Установите 2 винта M10.
